我國機械行業標準JB/T 308-2004《閥門型號編制方法》規定了通用91香蕉視頻app:閥門的型號編制、類型代號、驅動方式代號、連接形式代號、結構形式代號、密封面材料代號、閥體材料代號和壓力代號的表示方法。該標準適用于閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、蒸汽疏水閥、排污閥、柱塞閥的型號編制。
1. 閥(fa)門型號編(bian)制方法

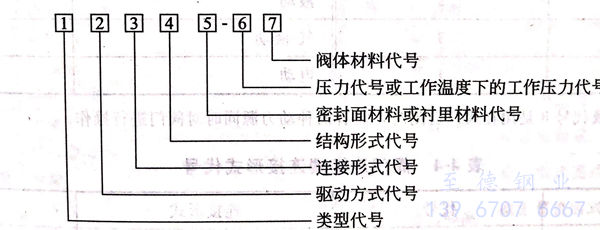

閥(fa)門(men)型(xing)號編制(zhi)的(de)順序按：閥(fa)門(men)類型(xing)、驅動方式、連接形式、結構(gou)形式、密封(feng)面材(cai)料或襯(chen)里材(cai)料類型(xing)、公(gong)稱壓力代號或工(gong)作溫度下的(de)工(gong)作壓力代號、閥(fa)體材(cai)料。
①. 類型代號

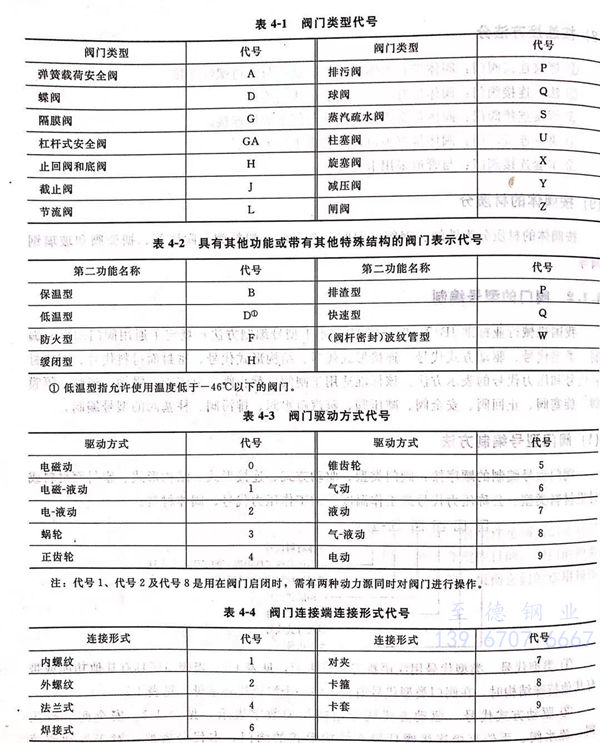

類(lei)型(xing)代(dai)號用漢語拼音(yin)字母表(biao)示，見表(biao)4-1。當(dang)閥門(men)還具有其他(ta)功能或(huo)帶(dai)有其他(ta)特殊結構時，在閥門(men)類(lei)型(xing)代(dai)號前(qian)再加注一個漢語拼音(yin)字母，見表(biao)4-2。
②. 驅動方(fang)式代(dai)號(hao)
驅動(dong)方式代號用(yong)阿拉伯數字表示(shi)(shi)，見表4-3.安全閥(fa)、減(jian)壓(ya)閥(fa)、疏水閥(fa)、手輪(lun)直(zhi)接連接閥(fa)桿操作結構形(xing)式的閥(fa)門，本(ben)代號省(sheng)略。對于氣動(dong)或液動(dong)機構操作的閥(fa)門，常(chang)開式用(yong)6K、7K表示(shi)(shi)；常(chang)閉式用(yong)6B、7B表示(shi)(shi)。防(fang)爆電動(dong)裝(zhuang)置(zhi)的閥(fa)門用(yong)9B表示(shi)(shi)。
③. 連接形式代號(hao)
連接形(xing)(xing)式(shi)(shi)代號用阿拉(la)伯數字(zi)表示(shi)，表明了閥門與管道或(huo)(huo)設(she)備接口(kou)的(de)連接形(xing)(xing)式(shi)(shi)，具(ju)體規定(ding)如表4-4所示(shi)。各種連接形(xing)(xing)式(shi)(shi)的(de)具(ju)體結構、采用標準或(huo)(huo)方式(shi)(shi)（如法蘭面形(xing)(xing)式(shi)(shi)及(ji)密封(feng)方式(shi)(shi)、焊接形(xing)(xing)式(shi)(shi)、螺紋形(xing)(xing)式(shi)(shi)及(ji)標準等），不(bu)在連接代號后加符號表示(shi)，應在產品的(de)圖樣、說明書(shu)或(huo)(huo)訂貨(huo)合(he)同等文件中(zhong)詳(xiang)細說明。
④. 結構形式代號

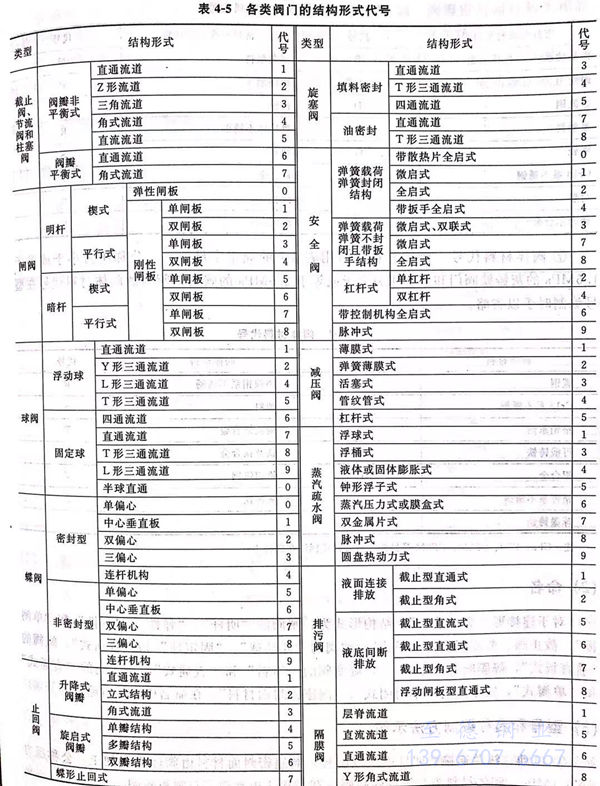

結構(gou)形式(shi)代(dai)號(hao)用阿(a)拉伯(bo)(bo)數(shu)(shu)字表(biao)示(shi)。由(you)于(yu)閥門類(lei)(lei)型(xing)較多，其結構(gou)形式(shi)代(dai)號(hao)按閥門的種(zhong)類(lei)(lei)分(fen)別表(biao)示(shi)。同(tong)一阿(a)拉伯(bo)(bo)數(shu)(shu)碼(ma)（代(dai)號(hao)），對于(yu)不同(tong)類(lei)(lei)型(xing)的閥門，所代(dai)表(biao)的意(yi)義是不同(tong)的，具體(ti)規(gui)定如(ru)表(biao)4-5所示(shi)。
⑤. 密封面或襯里材料(liao)代號

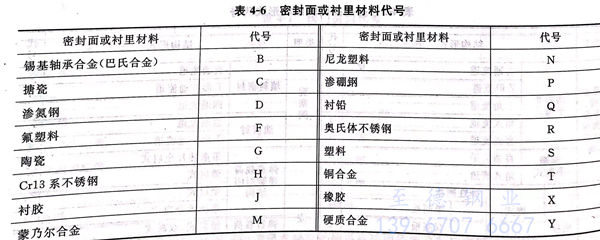

除隔膜閥(fa)外，當密封副(fu)的(de)密封面(mian)(mian)(mian)材(cai)料(liao)不同時，以硬度低(di)的(de)材(cai)料(liao)表示(shi)(shi)。閥(fa)座密封面(mian)(mian)(mian)或襯里(li)材(cai)料(liao)代(dai)號(hao)按表4-6規定的(de)字(zi)母表示(shi)(shi)。隔膜閥(fa)以閥(fa)體表面(mian)(mian)(mian)材(cai)料(liao)代(dai)號(hao)表示(shi)(shi)。閥(fa)門(men)密封副(fu)材(cai)料(liao)均為閥(fa)門(men)的(de)本體材(cai)料(liao)時，密封面(mian)(mian)(mian)材(cai)料(liao)代(dai)號(hao)用“W”表示(shi)(shi)。
⑥. 壓力(li)代號
閥門使用的(de)壓(ya)力(li)(li)級(ji)(ji)符合(he)GB/T1048《管道(dao)元件公稱壓(ya)力(li)(li)》標準的(de)規定時(shi)，采(cai)用GB/T1048標準10倍的(de)兆帕單(dan)位(wei)（MPa)數值表(biao)示。當介(jie)質最(zui)高(gao)溫(wen)度(du)超過425℃時(shi)，標注(zhu)最(zui)高(gao)工作(zuo)溫(wen)度(du)下(xia)的(de)工作(zuo)壓(ya)力(li)(li)代(dai)號(hao)(hao)(hao)。壓(ya)力(li)(li)等級(ji)(ji)采(cai)用磅級(ji)(ji)（1b)或K級(ji)(ji)單(dan)位(wei)的(de)閥門，在(zai)型號(hao)(hao)(hao)編制時(shi)，應在(zai)壓(ya)力(li)(li)代(dai)號(hao)(hao)(hao)欄后有1b或K的(de)單(dan)位(wei)符號(hao)(hao)(hao)。
⑦. 閥體材料代號

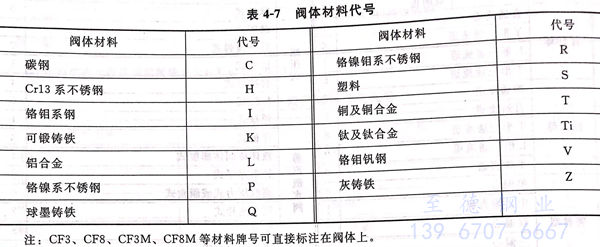

閥體材料代(dai)號(hao)用表4-7的規(gui)定字母表示(shi)。公(gong)稱壓刀小(xiao)于(yu)或等于(yu)1.6MPa的灰鑄鐵閥門和公(gong)稱壓力大于(yu)或等于(yu)2.5MPa的碳素鋼閥門的閥體材料代(dai)號(hao)在型號(hao)編制時予以省略。
2. 命(ming)名
對(dui)于(yu)連接(jie)形(xing)式為(wei)“法蘭”、結構形(xing)式為(wei)：閘(zha)閥(fa)(fa)的(de)(de)“明桿”、“彈性(xing)”、“剛性(xing)”和“單(dan)(dan)閘(zha)板”，截(jie)止閥(fa)(fa)、節流閥(fa)(fa)的(de)(de)“直通(tong)(tong)式”，球閥(fa)(fa)的(de)(de)“浮(fu)動球”、“固定球”和“直通(tong)(tong)式”，蝶閥(fa)(fa)的(de)(de)“垂直板式”，隔膜(mo)閥(fa)(fa)的(de)(de)“屋(wu)脊式”，旋塞閥(fa)(fa)的(de)(de)“填料(liao)”和“直通(tong)(tong)式”，止回閥(fa)(fa)的(de)(de)“直通(tong)(tong)式”和“單(dan)(dan)瓣式”，安(an)全閥(fa)(fa)的(de)(de)“不(bu)封(feng)閉式”、“閥(fa)(fa)座密(mi)封(feng)面材(cai)料(liao)”，在命名中(zhong)均(jun)予省略。
3. 型(xing)號和名稱編制(zhi)方法示例
①. 電動(dong)、法蘭連接、明桿楔式雙閘板，閥(fa)(fa)(fa)(fa)座密封面材(cai)料由閥(fa)(fa)(fa)(fa)體直(zhi)接加工，公(gong)稱壓力PNO.1MPa、閥(fa)(fa)(fa)(fa)體材(cai)料為灰鑄鐵(tie)的(de)閘閥(fa)(fa)(fa)(fa)：Z942W-1電動(dong)楔式雙閘板閘閥(fa)(fa)(fa)(fa)。
②. 手動、外螺紋連接、浮(fu)動直通式，閥座(zuo)密(mi)封面(mian)材料為氟塑料、公(gong)稱壓力PN4.0MPa、閥體材料為1Cr18Ni9Ti的球閥：Q21F-40P外螺紋球閥。
③. 氣動常開式(shi)(shi)、法蘭(lan)連(lian)接、屋脊式(shi)(shi)結構并襯(chen)(chen)膠(jiao)(jiao)、公稱(cheng)壓力(li)PNO.6MPa,閥(fa)體材料為(wei)灰(hui)鑄鐵(tie)的隔(ge)膜閥(fa)：G6K41J-6氣動常開式(shi)(shi)襯(chen)(chen)膠(jiao)(jiao)隔(ge)膜閥(fa)。
④. 液(ye)動、法三連(lian)接、垂直板式、閥(fa)(fa)座密封面材(cai)料(liao)為(wei)鑄(zhu)(zhu)銅、閥(fa)(fa)瓣密封面材(cai)料(liao)為(wei)橡膠、公稱(cheng)壓力PNO.25MPa、閥(fa)(fa)體材(cai)料(liao)為(wei)灰鑄(zhu)(zhu)鐵的蝶(die)閥(fa)(fa)：D741X-2.5液(ye)動蝶(die)閥(fa)(fa)。
⑤. 電(dian)動(dong)驅動(dong)對接焊連接、直(zhi)通式、閥(fa)座密(mi)封面材料為(wei)堆焊硬質合金、工作溫(wen)度540℃時工作壓力17.0MPa,閥(fa)體(ti)材料為(wei)鉻(ge)鋁釩鋼(gang)的截(jie)(jie)止閥(fa)：J961Y-P54170V電(dian)動(dong)焊接截(jie)(jie)止閥(fa)。
