蝶板(ban)是蝶閥的啟閉件，根據蝶板的安裝結構，蝶閥可分為杠桿式、垂直板式與斜板式三種形式。

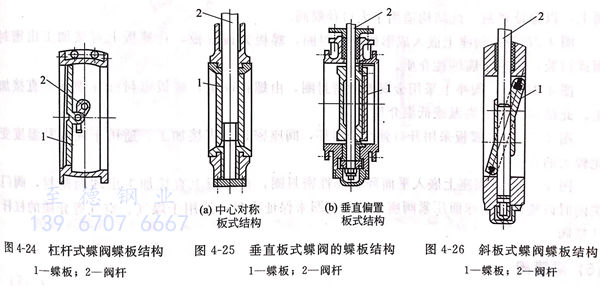

1. 杠(gang)桿式蝶閥(fa)（見(jian)圖4-24)
其(qi)閥桿與(yu)蝶(die)板啟閉方向成90°水平安裝，利用杠桿機構(gou)帶動蝶(die)板作旋轉運(yun)動來啟閉通(tong)道。開啟時蝶(die)板平移與(yu)閥體(ti)脫離接觸，然后作旋轉運(yun)動，密封面不(bu)易磨損(sun)，密封性(xing)能(neng)好，但(dan)結構(gou)較復雜(za)，啟閉力(li)矩(ju)大。
2. 垂直板式蝶(die)閥（見圖4-25)
其閥(fa)(fa)桿與(yu)(yu)蝶板的(de)(de)徑向中(zhong)心(xin)同軸(zhou)，在閥(fa)(fa)內垂直放(fang)置(zhi)。圖4-25(a)為中(zhong)心(xin)對稱板式結構(gou)，閥(fa)(fa)桿從蝶板的(de)(de)徑向中(zhong)心(xin)穿過，采(cai)用緊配合或固定銷與(yu)(yu)蝶板固定。這(zhe)種結構(gou)阻流面積(ji)較小(xiao)，但密封面易磨損，密封性能較差，一般只用于(yu)調節流量(liang)。圖4-25(b)為垂直偏置(zhi)板式結構(gou)，閥(fa)(fa)桿與(yu)(yu)蝶板雖垂直放(fang)置(zhi)，但蝶板密封圏和閥(fa)(fa)座密封圈都偏離(li)閥(fa)(fa)桿中(zhong)心(xin)線(xian)，位于(yu)閥(fa)(fa)桿的(de)(de)一側。偏置(zhi)結構(gou)使有效流通面積(ji)減小(xiao)，流阻增大(da)，但密封性能好，加工維修方便，是目前廣泛采(cai)用的(de)(de)一種形式。
3. 斜板式(shi)蝶閥（見圖4-26)
其閥桿垂直放(fang)置，而蝶板則傾(qing)斜放(fang)置。其密封性能好，但閥座密封圈(quan)的(de)傾(qing)角加(jia)工和維(wei)修困難，有效流通面積小，流阻較大。
4. 蝶閥的密(mi)封結構
蝶板與(yu)閥座的(de)密(mi)封是蝶閥密(mi)封性能的(de)關(guan)鍵。蝶閥密(mi)封圈(quan)常用結構形式(shi)如圖4-27所示。
圖(tu)4-27(a),蝶板與閥(fa)座(zuo)的密封面是在本體上(shang)直接(jie)加工(gong)或(huo)堆焊耐磨、耐蝕材料后加工(gong)出來的，用于調節流量或(huo)壓力的蝶閥(fa)。
圖4-27(b),在閥(fa)體內襯非(fei)金屬材料(liao)，蝶板(ban)可用耐腐(fu)蝕材料(liao)，也(ye)可襯非(fei)金屬材料(liao)作密封面，適用于輸(shu)送腐(fu)蝕性介質的(de)蝶閥(fa)。
圖4-27(c),閥座密封圈嵌入閥體斜口(kou)，是經精(jing)密加工的(de)硬質材(cai)料。蝶板上(shang)采用O形橡膠圈，通(tong)過壓(ya)板上(shang)螺栓的(de)旋緊程度，調節(jie)O形圈的(de)變形量(liang)來保證密封，可用于截斷或調節(jie)流量(liang)的(de)蝶閥。
圖4-27(d),閥(fa)座密(mi)封圈也是嵌(qian)入閥(fa)體斜(xie)口的(de)精(jing)密(mi)加工材料(liao)，蝶板上采用(yong)燕尾槽(cao)橡膠(jiao)(jiao)密(mi)封圈，可用(yong)壓板螺栓來調(diao)節燕尾膠(jiao)(jiao)圈的(de)變(bian)形量(liang)來保證密(mi)封。可用(yong)于截斷或調(diao)節流量(liang)的(de)蝶閥(fa)。
圖4-27(e),閥座上(shang)嵌(qian)入(ru)T形密封圈，并附設(she)充(chong)氣槽。蝶板(ban)密封面在蝶板(ban)上(shang)直接加(jia)(jia)工，在蝶板(ban)到(dao)達關閉位置后，由(you)充(chong)氣孔充(chong)氣加(jia)(jia)壓(ya)，閥座密封圈由(you)充(chong)氣壓(ya)力壓(ya)緊在蝶板(ban)密封面上(shang)，以保證密封。此結構適用(yong)于(yu)大口徑蝶閥。
圖4-27(f),閥座上嵌入(ru)成形橡膠(jiao)密(mi)封(feng)圈(quan)，蝶板為偏置板，在蝶板上直接加工出(chu)密(mi)封(feng)面(mian)或襯膠(jiao)，適用于(yu)腐蝕性介質。
圖4-27(g),閥座(zuo)上(shang)(shang)采用金屬彈性密(mi)封圈(quan)，由螺釘固定，蝶板密(mi)封面在蝶板上(shang)(shang)直(zhi)接(jie)加工(gong)。此結構適用于高(gao)溫(wen)或低溫(wen)介質(zhi)。
圖4-27(h),蝶板(ban)采(cai)用(yong)開口彈性密封環，閥座密封面直接加工。適用(yong)于(yu)高溫及溫度變化較大的(de)介質。
圖4-27(i),閥座上(shang)嵌入平面(mian)環狀彈性密(mi)封(feng)圈(quan)，在蝶(die)板上(shang)直接加(jia)工出(chu)球(qiu)面(mian)密(mi)封(feng)，閥門關閉(bi)時(shi)以蝶(die)板上(shang)的球(qiu)面(mian)壓緊(jin)閥座上(shang)的密(mi)封(feng)圈(quan)來(lai)保證密(mi)封(feng)。適用于煤氣、空氣等介質的杠桿式蝶(die)閥。
