不銹鋼在熱處理加熱過程中，表面可能會受到爐氣的影響而發生成分的改變，如果這種成分的改變狀況保留到零件工作狀態，將對零件的性能，尤其是耐腐蝕性能產生不良的作用。因此，在不銹鋼零件的熱處理過程中，應注意防止不銹鋼零件表面的這種變化。
一(yi)、爐(lu)氣對工件表面的(de)影響(xiang)
對(dui)十分重要(yao)的(de)不(bu)(bu)(bu)銹(xiu)鋼(gang)零件(jian)進行熱(re)(re)處(chu)理(li)，都要(yao)求加(jia)熱(re)(re)爐(lu)氣(qi)氛要(yao)純凈，目(mu)的(de)就是(shi)防(fang)止(zhi)加(jia)熱(re)(re)爐(lu)氣(qi)氛對(dui)工件(jian)表面產(chan)生(sheng)不(bu)(bu)(bu)良(liang)影響。在重要(yao)產(chan)品中(zhong)，尤(you)其(qi)對(dui)奧氏體不(bu)(bu)(bu)銹(xiu)鋼(gang)和奧氏體－鐵素體雙相不(bu)(bu)(bu)銹(xiu)鋼(gang)有(you)更(geng)嚴格(ge)的(de)要(yao)求，如限定采(cai)用(yong)低硫燃油(you)，在中(zhong)性或弱(ruo)氧化性氣(qi)氛中(zhong)加(jia)熱(re)(re)，禁止(zhi)使用(yong)燃煤(mei)爐(lu)或高碳火焰爐(lu)加(jia)熱(re)(re)，禁止(zhi)與包(bao)括掛具、爐(lu)盤在內(nei)的(de)碳鋼(gang)或馬(ma)氏體不(bu)(bu)(bu)銹(xiu)鋼(gang)接(jie)觸等。
這些要求(qiu)的目的就是防止不銹(xiu)鋼(gang)，特(te)別是奧(ao)(ao)氏體不銹(xiu)鋼(gang)、奧(ao)(ao)氏體－鐵素體雙相不銹(xiu)鋼(gang)表面成(cheng)分的改變。
當鋼在空氣中，或采用煤、燃料油、燃料氣體為加熱源時，爐氣中常含有O2、CO、CO2、H2、N2、SO2、H2S、水蒸氣等有氣體，這些氣體在高溫下與工件表面接觸、反應，將對工件表面產生有害的作用。
1. 脫碳
脫碳是指爐氣中的O2、CO2、H2等與鋼中的碳發生反應
2Fe(C)+O2-2Fe+2CO↑
Fe(C)+CO2=Fe+2CO↑
Fe(C) +2H2=Fe+CH4↑
反應(ying)的(de)(de)結果(guo)使鋼(gang)(gang)表面中的(de)(de)碳缺失，鋼(gang)(gang)中碳的(de)(de)缺失、降低(di)，對馬氏體不(bu)銹(xiu)鋼(gang)(gang)和沉(chen)淀硬化不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)淬火硬化效果(guo)有明顯(xian)的(de)(de)影響(xiang)，使工件表面硬度(du)不(bu)足，強度(du)、耐磨性(xing)、力學性(xing)能降低(di)，嚴(yan)重影響(xiang)其功能和壽(shou)命。
2. 氧化
氧化是指爐氣中的O2、CO2、H2O與鋼中的鐵發生反應。
2Fe+O2=2FeO
Fe+CO2=FeO+CO↑
Fe+H2O=FeO+H2↑
反應的結果(guo)使鋼(gang)表面形(xing)成(cheng)氧化鐵，不(bu)僅使工件表面尺寸產生(sheng)變化，對淬火鋼(gang)硬化效果(guo)產生(sheng)不(bu)利的影響，還會(hui)使不(bu)銹(xiu)鋼(gang)中的鉻(ge)(ge)、鎳(nie)(nie)、鉬(mu)缺失（因為(wei)在不(bu)銹(xiu)鋼(gang)的氧化物(wu)中還含有(you)鉻(ge)(ge)、鎳(nie)(nie)、鉬(mu)等合金(jin)元素），對不(bu)銹(xiu)鋼(gang)的耐腐蝕性能產生(sheng)不(bu)利的影響。
3. 增碳(tan)
增碳(tan)(tan)是指爐(lu)氣中(zhong)的(de)碳(tan)(tan)與不(bu)(bu)銹鋼(gang)表(biao)面發(fa)生(sheng)反應，使鋼(gang)表(biao)面的(de)碳(tan)(tan)分(fen)增高(gao)并(bing)形成碳(tan)(tan)化(hua)物(wu)的(de)現象，在不(bu)(bu)銹鋼(gang)中(zhong)的(de)碳(tan)(tan)化(hua)物(wu)當然(ran)還含有(you)(you)合金元素，結果(guo)會(hui)使馬氏(shi)體(ti)(ti)類不(bu)(bu)銹鋼(gang)表(biao)面產(chan)生(sheng)脆層和淬火裂紋，降低了其耐(nai)(nai)腐(fu)(fu)蝕(shi)性能，特(te)別(bie)是對奧(ao)氏(shi)體(ti)(ti)不(bu)(bu)銹鋼(gang)和奧(ao)氏(shi)體(ti)(ti)－鐵(tie)素體(ti)(ti)不(bu)(bu)銹鋼(gang)的(de)耐(nai)(nai)腐(fu)(fu)蝕(shi)性、抗晶(jing)間腐(fu)(fu)蝕(shi)性、耐(nai)(nai)點腐(fu)(fu)蝕(shi)性、幅照脆化(hua)等(deng)會(hui)產(chan)生(sheng)極大的(de)有(you)(you)害(hai)作(zuo)用(yong)。
4. 硫化
這里(li)的(de)(de)(de)硫(liu)化是(shi)指爐(lu)氣中的(de)(de)(de)硫(liu)對不銹(xiu)(xiu)鋼表面的(de)(de)(de)腐蝕，有研究(jiu)表明(ming)，在含鉻(ge)(ge)小(xiao)于20%的(de)(de)(de)不銹(xiu)(xiu)鋼中主要形成含鐵(tie)(tie)的(de)(de)(de)硫(liu)化物(wu)，在含鉻(ge)(ge)大(da)于20%的(de)(de)(de)不銹(xiu)(xiu)鋼中主要形成含鉻(ge)(ge)、鐵(tie)(tie)的(de)(de)(de)硫(liu)化物(wu)，使不銹(xiu)(xiu)鋼表面的(de)(de)(de)合(he)金元素(su)降(jiang)低，增加了不銹(xiu)(xiu)鋼表面的(de)(de)(de)脆性(xing)，使其耐(nai)腐蝕性(xing)能降(jiang)低。
5. 氮化
爐氣中如果含有NH3成分，在高溫下其會分解，產生原子狀態的氨，氨在鋼表面形成氮化物，也會使鋼表面形成脆層，對鋼的表面性能產生不利的影響。
6. 其他作用
如果爐氣中(zhong)含(han)有氯化(hua)物等鹵族元素，在高溫條件下會在鋼(gang)的(de)表面(mian)生(sheng)成含(han)有合(he)金(jin)元素的(de)氯化(hua)物，對不銹鋼(gang)的(de)耐腐蝕性產生(sheng)不利的(de)影響。
總(zong)之爐氣(qi)中存在的(de)許(xu)多元素(su)都可能對不銹鋼的(de)表面產生不利的(de)影響，這是不銹鋼加(jia)熱時應(ying)給予注意的(de)問題。
為防止或減少不(bu)銹(xiu)(xiu)鋼(gang)熱(re)處理(li)加熱(re)過(guo)程中爐氣對表面(mian)產(chan)生的有害作用，對不(bu)銹(xiu)(xiu)鋼(gang)成(cheng)品件和高純不(bu)銹(xiu)(xiu)鋼(gang)件可采(cai)用涂料保護處理(li)，但在高溫(wen)加熱(re)的條件下(xia)，會存在涂料防護效(xiao)果不(bu)明顯(xian)、不(bu)易清理(li)，甚(shen)至也對表面(mian)產(chan)生輕微腐蝕等不(bu)利影響(xiang)。所以(yi)，比較有效(xiao)的方(fang)法是采(cai)用真空熱(re)處理(li)或保護氣氛熱(re)處理(li)。
二(er)、不銹鋼的真(zhen)空熱(re)處(chu)理
真空(kong)熱(re)處理是指將工(gong)件(jian)(jian)放在(zai)低于(yu)1個大(da)氣壓(ya)的密(mi)閉容器（設備）中加熱(re)和冷卻的熱(re)處理。對于(yu)不銹(xiu)鋼(gang)淬火(huo)或(huo)固溶化加熱(re)（大(da)于(yu)1000℃),可控制(zhi)(zhi)真空(kong)度在(zai)5~10Pa,回火(huo)或(huo)消(xiao)除(chu)應力處理加熱(re)（小(xiao)于(yu)700℃),可控制(zhi)(zhi)真空(kong)度在(zai)0.1~0.2Pa.在(zai)這種真空(kong)度條件(jian)(jian)下加熱(re)，可有效(xiao)(xiao)地保護不銹(xiu)鋼(gang)表面不產生前面述及(ji)的各類有害效(xiao)(xiao)果。
1. 真空加熱特(te)點
a. 加熱(re)速度慢
在(zai)(zai)真(zhen)空條件(jian)(jian)(jian)(jian)下加(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)時(shi)(shi)(shi)，工(gong)件(jian)(jian)(jian)(jian)的(de)(de)加(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)過程只有(you)(you)熱(re)(re)(re)輻射和工(gong)件(jian)(jian)(jian)(jian)本身的(de)(de)熱(re)(re)(re)傳導(dao)(dao)，不存在(zai)(zai)在(zai)(zai)空氣介(jie)質(zhi)中加(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)的(de)(de)對輸和介(jie)質(zhi)傳導(dao)(dao)作(zuo)用，所以，在(zai)(zai)真(zhen)空條件(jian)(jian)(jian)(jian)下的(de)(de)加(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)速(su)度要(yao)(yao)慢得(de)多，件(jian)(jian)(jian)(jian)實(shi)際溫(wen)(wen)(wen)(wen)(wen)度也要(yao)(yao)比(bi)爐溫(wen)(wen)(wen)(wen)(wen)儀表指示(shi)的(de)(de)溫(wen)(wen)(wen)(wen)(wen)度滯后得(de)多。有(you)(you)試(shi)驗研究詢，440mm的(de)(de)工(gong)件(jian)(jian)(jian)(jian)880℃加(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)到(dao)1020℃時(shi)(shi)(shi)，工(gong)件(jian)(jian)(jian)(jian)到(dao)溫(wen)(wen)(wen)(wen)(wen)時(shi)(shi)(shi)間(jian)(jian)要(yao)(yao)比(bi)爐溫(wen)(wen)(wen)(wen)(wen)儀表指示(shi)到(dao)溫(wen)(wen)(wen)(wen)(wen)時(shi)(shi)(shi)間(jian)(jian)滯后15min.所以，真(zhen)空加(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)時(shi)(shi)(shi)的(de)(de)工(gong)件(jian)(jian)(jian)(jian)保(bao)溫(wen)(wen)(wen)(wen)(wen)時(shi)(shi)(shi)間(jian)(jian)要(yao)(yao)比(bi)在(zai)(zai)空氣中的(de)(de)加(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)保(bao)溫(wen)(wen)(wen)(wen)(wen)時(shi)(shi)(shi)間(jian)(jian)長(chang)，在(zai)(zai)實(shi)際操(cao)作(zuo)中，保(bao)溫(wen)(wen)(wen)(wen)(wen)時(shi)(shi)(shi)間(jian)(jian)可延長(chang)1倍，或(huo)采取幾個臺階的(de)(de)加(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)方式。
b. 可潔凈工件表(biao)面
真空熱處(chu)理可(ke)(ke)使工件表(biao)面得(de)到凈化，獲得(de)光亮的表(biao)面，這種(zhong)效果是因(yin)為在真空條(tiao)件下，原先附著在工件表(biao)面上的油污、加工潤滑劑等可(ke)(ke)污染(ran)表(biao)面的脂肪類物質可(ke)(ke)分解成(cheng)氫(qing)、水蒸氣和(he)二氧(yang)化碳氣體，這些氣體可(ke)(ke)迅速(su)被真空泵排(pai)出(chu)，不(bu)會(hui)對(dui)工件表(biao)面形成(cheng)污染(ran)。
c. 降(jiang)低(di)工(gong)件中的氣體含量
氣(qi)體在金屬中(zhong)的(de)(de)(de)(de)溶解度(du)是隨溫(wen)度(du)變(bian)化的(de)(de)(de)(de)，一般情況是在高(gao)溫(wen)時(shi)溶解度(du)大，低(di)溫(wen)時(shi)溶解度(du)小(xiao)，在有(you)相變(bian)點的(de)(de)(de)(de)金屬中(zhong)，在相變(bian)點附近的(de)(de)(de)(de)溫(wen)度(du)區間氣(qi)體溶解度(du)變(bian)化更大。因此，金屬從(cong)液態冷卻(que)成固態時(shi)，因冷卻(que)速度(du)快，有(you)一部分氣(qi)體來不及逸出而保留在鋼(gang)(gang)(gang)中(zhong)。一般鋼(gang)(gang)(gang)中(zhong)均含有(you)氧、氫、氮等氣(qi)體，這(zhe)些氣(qi)體的(de)(de)(de)(de)存在給鋼(gang)(gang)(gang)的(de)(de)(de)(de)性能帶來危害(hai)。在真空熱處理條件(jian)下，鋼(gang)(gang)(gang)中(zhong)氣(qi)體將向(xiang)表面擴散并從(cong)鋼(gang)(gang)(gang)表面逸出，隨之被真空泵抽(chou)出爐外。鋼(gang)(gang)(gang)中(zhong)有(you)害(hai)氣(qi)體減(jian)少(shao)的(de)(de)(de)(de)結果是提高(gao)了(le)鋼(gang)(gang)(gang)的(de)(de)(de)(de)性能質量。
d. 氧化物的分解
鋼(gang)中(zhong)的(de)(de)氧(yang)化(hua)(hua)物(wu)在大多數(shu)情(qing)況下對鋼(gang)的(de)(de)質(zhi)量和性能是有害的(de)(de)。鋼(gang)中(zhong)氧(yang)化(hua)(hua)物(wu)在一定條件(jian)下是可(ke)以(yi)分(fen)解的(de)(de)。在真(zhen)空條件(jian)下，真(zhen)空度低(di)于氧(yang)化(hua)(hua)物(wu)的(de)(de)分(fen)解壓力時(shi)，氧(yang)化(hua)(hua)物(wu)將會發生分(fen)解反應
2MO=2M+2O↑
2O→O2↑
氧(yang)(yang)化物(wu)分解后(hou)形成的氧(yang)(yang)會逸出鋼基(ji)體，被(bei)真空泵排出爐外(wai)。可見，鋼中的氧(yang)(yang)化物(wu)分解和(he)氧(yang)(yang)的逸出，改善(shan)了鋼的表(biao)面質量。
e. 合金(jin)元素的(de)蒸發
鋼(gang)中的(de)(de)(de)(de)(de)各種合(he)(he)(he)金(jin)(jin)(jin)元(yuan)(yuan)素(su)(su)在(zai)(zai)一定的(de)(de)(de)(de)(de)溫(wen)度(du)(du)下有(you)各自(zi)的(de)(de)(de)(de)(de)蒸氣(qi)(qi)壓(ya)，一種合(he)(he)(he)金(jin)(jin)(jin)元(yuan)(yuan)素(su)(su)在(zai)(zai)不同溫(wen)度(du)(du)下也有(you)不同的(de)(de)(de)(de)(de)蒸氣(qi)(qi)壓(ya)。當周圍的(de)(de)(de)(de)(de)氣(qi)(qi)壓(ya)低(di)于(yu)合(he)(he)(he)金(jin)(jin)(jin)元(yuan)(yuan)素(su)(su)的(de)(de)(de)(de)(de)蒸氣(qi)(qi)壓(ya)力(li)(li)時(shi)(shi)，合(he)(he)(he)金(jin)(jin)(jin)元(yuan)(yuan)素(su)(su)將會(hui)(hui)燕發(fa)。所(suo)以，在(zai)(zai)真(zhen)空熱(re)(re)(re)處(chu)理條件下，鋼(gang)中的(de)(de)(de)(de)(de)合(he)(he)(he)金(jin)(jin)(jin)元(yuan)(yuan)素(su)(su)會(hui)(hui)有(you)不同程度(du)(du)的(de)(de)(de)(de)(de)蒸發(fa)，結(jie)果是鋼(gang)中合(he)(he)(he)金(jin)(jin)(jin)元(yuan)(yuan)素(su)(su)的(de)(de)(de)(de)(de)含量會(hui)(hui)降低(di)。鋼(gang)中合(he)(he)(he)金(jin)(jin)(jin)元(yuan)(yuan)素(su)(su)的(de)(de)(de)(de)(de)減少不僅使其(qi)物(wu)理化(hua)(hua)學性(xing)(xing)質發(fa)生(sheng)變(bian)化(hua)(hua)，還會(hui)(hui)影響鋼(gang)熱(re)(re)(re)處(chu)理的(de)(de)(de)(de)(de)效果和性(xing)(xing)能，特別是不銹鋼(gang)中鉻、鎳(nie)、鉬等(deng)元(yuan)(yuan)素(su)(su)的(de)(de)(de)(de)(de)流失會(hui)(hui)降低(di)鋼(gang)的(de)(de)(de)(de)(de)耐腐曲(qu)性(xing)(xing)能。可見，真(zhen)空熱(re)(re)(re)處(chu)理的(de)(de)(de)(de)(de)這一特點是有(you)害的(de)(de)(de)(de)(de)。所(suo)以，為防止易(yi)在(zai)(zai)真(zhen)空熱(re)(re)(re)處(chu)理時(shi)(shi)合(he)(he)(he)金(jin)(jin)(jin)元(yuan)(yuan)素(su)(su)的(de)(de)(de)(de)(de)流失，在(zai)(zai)真(zhen)空加(jia)熱(re)(re)(re)溫(wen)度(du)(du)高于(yu)800℃時(shi)(shi)，常向爐內通以惰性(xing)(xing)氣(qi)(qi)體，調整爐內壓(ya)力(li)(li)，使其(qi)接近或高于(yu)合(he)(he)(he)金(jin)(jin)(jin)元(yuan)(yuan)素(su)(su)的(de)(de)(de)(de)(de)分解壓(ya)力(li)(li)。
2. 不(bu)銹鋼真空(kong)熱處(chu)理(li)生產(chan)操作
不(bu)銹鋼真空熱(re)處理可依據鋼種的不(bu)同(tong)，用于退火、固溶化、淬(cui)火、回火、去應力等處理。
a. 設(she)備的選(xuan)擇
真空熱處理爐有不同的型式（立式、臥式、組合式等），不同的加熱熱源（電阻加熱、感應加熱、電子束加熱、等離子加熱等），不同的加熱方式（外加熱、內加熱等）。按使用溫度可分為低溫爐（≤700℃)、中溫爐（＞700~1000℃)、高溫爐（＞1000℃),按極限真空度可分為低真空（1.33×103~13.3Pa)、中真空（13.3~1.33×10-2Pa)、高真空（1.33×10-2~1.33×10-4Pa)、超高真空（1.33×10-4Pa以上）。
對于不銹鋼熱處理來說，主要考慮設備操作方便，系統安全可靠，極限真空度達到13.3~1.33×10-2Pa即可滿足使用要求。更高的極限真空度要求會增大設備成本。壓升率不大于0.6Pa/h,溫度均勻性要高，溫差一般不大于±5℃,具有可滿足冷卻需要的氣冷或油冷裝置。
b. 不(bu)銹鋼(gang)真空熱(re)處理操作要點(dian)
①. 裝爐(lu)
工(gong)件裝爐時要(yao)均勻分(fen)布(bu)，保留間(jian)隙(xi)，這是考慮以輻男加熱為主的(de)加熱特點，以保證工(gong)件加熱均勻。
②. 預(yu)熱(re)
不銹鋼加(jia)熱(re)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)較高(gao)，當工藝(yi)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)在1000~0t時，用800℃溫(wen)(wen)(wen)(wen)(wen)度(du)(du)保(bao)溫(wen)(wen)(wen)(wen)(wen)預(yu)熱(re)，工藝(yi)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)大于1100℃時，可第月80℃溫(wen)(wen)(wen)(wen)(wen)度(du)(du)保(bao)溫(wen)(wen)(wen)(wen)(wen)預(yu)熱(re)，然后再升至工藝(yi)要求的加(jia)熱(re)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)。
③. 加熱溫度
不(bu)銹鋼(gang)熱(re)處理的(de)加(jia)熱(re)溫度與在空(kong)氣爐中的(de)加(jia)熱(re)溫度相同(tong)，最好取下限溫度。
④. 保溫時(shi)間
不銹鋼真空熱(re)處理時(shi)，在高溫(wen)(wen)(wen)區的保溫(wen)(wen)(wen)時(shi)間要比在空氣爐中加(jia)熱(re)適當延(yan)長，延(yan)長時(shi)間為1倍左右，在回火的低溫(wen)(wen)(wen)區，比空氣爐中的回火保溫(wen)(wen)(wen)時(shi)間略長即可(ke)。
⑤. 工(gong)作(zuo)時真空度的(de)調(diao)整
考慮鋼(gang)在真空加熱(re)時(shi)(shi)合金元(yuan)素蒸發的特點，在高溫時(shi)(shi)，可用充加惰性氣體的方法，如氮氣等，升高爐內(nei)壓力(li)，爐溫在900℃以下時(shi)(shi)可控制(zhi)爐內(nei)壓力(li)在1.33×10-1Pa,在900~1100℃時(shi)(shi)可控制(zhi)為13.3~1.33Pa,在＞1100℃時(shi)(shi)可控制(zhi)為13.3~665Pa.
⑥. 冷卻
應根據(ju)熱(re)處理(li)的工藝要求(qiu)，采用(yong)爐(lu)冷(leng)、氣(qi)冷(leng)或油冷(leng)。
三(san)、不銹鋼保護氣氛熱處理
保(bao)護氣氛熱處理是把(ba)工件放在(zai)密封的(de)爐(lu)膛(tang)內加(jia)熱，爐(lu)內用不含(han)氧和水分的(de)惰性氣體(ti)及其他特(te)制的(de)氣體(ti)充入(ru)以換出(chu)空氣，使(shi)加(jia)熱過(guo)程中的(de)鋼件不會氧化(hua)和脫碳。
相對于真空熱(re)處(chu)(chu)理，可控氣(qi)(qi)氛(fen)(fen)(fen)熱(re)處(chu)(chu)理設(she)備成本低，只(zhi)要求設(she)備有良好的(de)(de)密(mi)封性，能(neng)保證爐內氣(qi)(qi)氛(fen)(fen)(fen)的(de)(de)成分和壓力，并保證爐內氣(qi)(qi)氛(fen)(fen)(fen)能(neng)均(jun)勻流動(dong)。還應配備有測(ce)溫和爐內氣(qi)(qi)氛(fen)(fen)(fen)控制(zhi)及測(ce)試裝置。不銹鋼熱(re)處(chu)(chu)理的(de)(de)保護氣(qi)(qi)可用(yong)氮(dan)氣(qi)(qi)、氬氣(qi)(qi)或制(zhi)備的(de)(de)可控氣(qi)(qi)氛(fen)(fen)(fen)。
①. 氮氣
純度99%以上的氮(dan)氣(qi)可不(bu)用提純，直接(jie)使用，氮(dan)氣(qi)壓(ya)力保持0.3~0.5大氣(qi)壓(ya)。氮(dan)氣(qi)保護不(bu)銹鋼熱處理效果(guo)較好，質量穩定。
②. 惰性氣體
氦氣(qi)、氬氣(qi)也可用于不銹鋼(gang)加熱(re)保(bao)護氣(qi)。還可用于工件的冷(leng)卻。
③. 可(ke)控(kong)氣(qi)氛
可(ke)(ke)控氣(qi)(qi)(qi)氛(fen)(fen)(fen)的(de)制(zhi)備可(ke)(ke)用(yong)氣(qi)(qi)(qi)體(ti)(ti)(ti)燃(ran)(ran)料(liao)或液(ye)體(ti)(ti)(ti)燃(ran)(ran)料(liao)。依據(ju)制(zhi)備方(fang)法和(he)特性(xing)的(de)不(bu)(bu)同，又可(ke)(ke)分為吸熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)氛(fen)(fen)(fen)和(he)放(fang)熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)氛(fen)(fen)(fen)。吸熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)氛(fen)(fen)(fen)是(shi)用(yong)氣(qi)(qi)(qi)體(ti)(ti)(ti)燃(ran)(ran)料(liao)與(yu)空氣(qi)(qi)(qi)混(hun)合，在有催(cui)化(hua)劑作(zuo)用(yong)的(de)條件下，借助外部加(jia)熱(re)(re)(re)條件反應后(hou)生(sheng)成(cheng)的(de)。用(yong)于不(bu)(bu)銹(xiu)鋼保(bao)護氣(qi)(qi)(qi)氛(fen)(fen)(fen)，應采用(yong)經過凈(jing)化(hua)處(chu)理(li)工藝(yi)的(de)凈(jing)化(hua)氣(qi)(qi)(qi)，以保(bao)證鋼中的(de)諮不(bu)(bu)被氧化(hua)和(he)保(bao)持表面(mian)更潔(jie)凈(jing)。放(fang)熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)氛(fen)(fen)(fen)是(shi)用(yong)可(ke)(ke)燃(ran)(ran)氣(qi)(qi)(qi)體(ti)(ti)(ti)或液(ye)體(ti)(ti)(ti)與(yu)空氣(qi)(qi)(qi)按一定(ding)比例混(hun)合后(hou)經部分燃(ran)(ran)燒(shao)方(fang)式(shi)(shi)制(zhi)成(cheng)的(de)。依據(ju)氣(qi)(qi)(qi)氛(fen)(fen)(fen)中氮氣(qi)(qi)(qi)的(de)含量和(he)其(qi)他氣(qi)(qi)(qi)體(ti)(ti)(ti)，如一氧化(hua)碳(tan)、氫氣(qi)(qi)(qi)含量的(de)不(bu)(bu)同，又分濃型、淡型、凈(jing)化(hua)型。其(qi)中，淡型放(fang)熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)氛(fen)(fen)(fen)和(he)凈(jing)化(hua)型放(fang)熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)氛(fen)(fen)(fen)適(shi)用(yong)不(bu)(bu)銹(xiu)鋼熱(re)(re)(re)處(chu)理(li)保(bao)護。
④. 氨分解氣氛
液態氨(an)氣(qi)化后，在一定溫(wen)度下可發生分(fen)解反應，分(fen)解氨(an)的(de)成分(fen)是75%左右的(de)氫氣(qi)和25%左右的(de)氮氣(qi)，在加熱時(shi)與鋼(gang)處于(yu)(yu)惰(duo)性(xing)狀態，對鋼(gang)表面(mian)產生保護作用，適于(yu)(yu)不(bu)銹鋼(gang)加熱用。

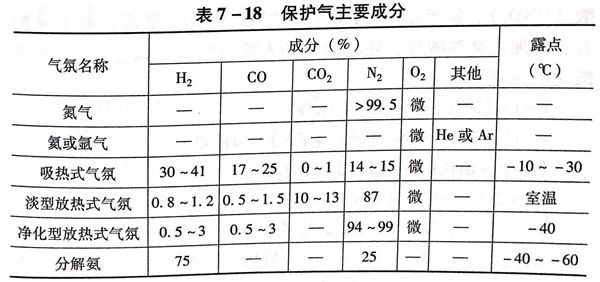

適用(yong)于不銹鋼加熱保(bao)護的(de)氣氛及主(zhu)要成(cheng)分(fen)見表7-18.
