為了節省能源，將陽極電解活化改為化學活化也已實驗成功，并用于實際工作中。這一方法就是將已浸蝕過的潔凈的不銹鋼(gang)零件在鹽酸-氯化鎳槽液中放置15分鐘，使不銹(xiu)鋼表面(mian)被化學活化－預鍍鎳溶液中的鹽酸浸蝕，當產生小氣泡2分鐘后，再進行陰極沖擊預鍍鎳。

在初始(shi)浸漬(zi)時會產生(sheng)大量的新生(sheng)態氫原子，起(qi)還(huan)原作用，使表面氧化膜(mo)被(bei)還(huan)原溶解：

2H⁺ + 2e → 2H → H₂ ↑

氫原子立即變成(cheng)氫氣，機械地沖(chong)破氧化膜(mo)，然后在陰極過程中(zhong)鎳(nie)離子在陰極不銹鋼(gang)表(biao)面上放電沉(chen)積成(cheng)結合力(li)牢(lao)固的鎳(nie)層。

Ni²⁺+2e → Ni

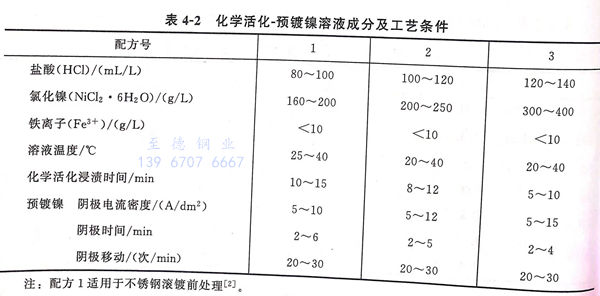

表4-2列出(chu)化(hua)學活化(hua)-預鍍鎳一步法溶液成分(fen)及(ji)工(gong)藝條件。

 采用化學活化-預鍍鎳一步法。工藝流程如下：化學除油→熱水洗→冷水洗→浸蝕［硫酸70~90mL/L，Fe₂(SO₄)₃ 90~110g/L]→水洗→入滾筒→活化（配方1,不通電運轉3~5min)→預鍍鎳（開啟電流施鍍10~15min)→斷電出桶→回收→冷水清洗→繼續施鍍其他電鍍。
