不銹(xiu)鋼化(hua)學著色配(pei)方 4 (見(jian)表8-9)的說(shuo)明

本配方由北京航空航天大學材料系 朱立群、李曉南、劉晨敏提出，研究了3Cr13馬(ma)氏體不銹(xiu)鋼(gang)在含有添加劑的低濃度鉻酐－硫酸溶液中，進行化學著色處理的過程。

1. 添加劑的作用和影響

 ①. 著色劑(ji)S

   著(zhu)色劑(ji)的加入不(bu)僅可以擴大(da)著(zhu)色色澤(ze)范圍，還(huan)可降(jiang)低鉻(ge)酐(gan)含(han)量。表8-13是其(qi)他成分不(bu)變的情況下，不(bu)同(tong)含(han)量的著(zhu)色劑(ji)S對著(zhu)色膜外觀的影(ying)響(xiang)。

   隨(sui)著色(se)(se)劑S含量的增加，著色(se)(se)外觀由黃色(se)(se)變到黑(hei)色(se)(se)。含量超過(guo)40g/L,色(se)(se)澤變化不大。要(yao)根(gen)據色(se)(se)澤的需要(yao)確定著色(se)(se)劑S的含量。

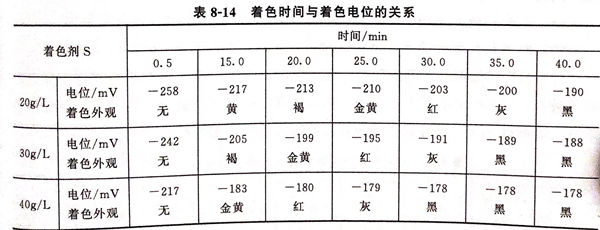

   從(cong)表(biao)8-14可知，在(zai)(zai)著(zhu)(zhu)(zhu)色(se)劑(ji)(ji)S含量不同的(de)(de)溶液中，隨著(zhu)(zhu)(zhu)著(zhu)(zhu)(zhu)色(se)時間(jian)的(de)(de)延長，氧化膜增(zeng)厚(hou)，表(biao)面電位(wei)逐漸正移，電位(wei)變化范圍為40~54mV.當(dang)氧化膜增(zeng)長到一(yi)定厚(hou)度，著(zhu)(zhu)(zhu)色(se)電位(wei)基(ji)本達(da)到恒定時，表(biao)面呈(cheng)現灰色(se)、黑色(se)。此外，隨著(zhu)(zhu)(zhu)著(zhu)(zhu)(zhu)色(se)劑(ji)(ji)濃度的(de)(de)增(zeng)加，不銹鋼開始著(zhu)(zhu)(zhu)色(se)電位(wei)和達(da)到黑色(se)時的(de)(de)電位(wei)，比低濃度著(zhu)(zhu)(zhu)色(se)劑(ji)(ji)時的(de)(de)電位(wei)要正，膜層達(da)到深色(se)的(de)(de)時間(jian)縮(suo)短。表(biao)明著(zhu)(zhu)(zhu)色(se)劑(ji)(ji)在(zai)(zai)形成彩色(se)膜層的(de)(de)過程中有利于膜層的(de)(de)著(zhu)(zhu)(zhu)色(se)。

②. 穩定劑M

 表8-15為穩定劑對著色外觀的影響。

 由表(biao)8-15可知，穩定劑的加入，可使表(biao)面顏色(se)更加鮮艷，有(you)利(li)于提(ti)高著色(se)液的穩定性。

③. 促(cu)進劑V

 表8-16為促進劑對著色外(wai)觀的(de)影響。

 由表8-16可知，促進劑對表面色澤(ze)的(de)影響很大，對形成(cheng)黑(hei)(hei)色膜(mo)起(qi)到(dao)了(le)促進作用，若(ruo)不(bu)需要黑(hei)(hei)色膜(mo)層，在(zai)著色液中可不(bu)加促進劑。

2. 著(zhu)色時間的影響

 在(zai)配方(fang)4的(de)化(hua)學(xue)著(zhu)(zhu)色(se)(se)液(ye)中，在(zai)3Cr13不銹鋼表面上隨(sui)著(zhu)(zhu)著(zhu)(zhu)色(se)(se)時間的(de)不同，可以(yi)獲(huo)得(de)黃色(se)(se)、紅紫色(se)(se)、灰色(se)(se)、黑色(se)(se)等多種色(se)(se)澤。鉻酐濃(nong)度(du)為普(pu)通(tong)化(hua)學(xue)著(zhu)(zhu)色(se)(se)液(ye)中的(de)1/4~1/3,有利于環保(bao)。

3. 獲得的(de)膜(mo)層具(ju)有良好的(de)耐(nai)磨性和耐(nai)候性
