1. 鐵素體(ti)型(xing)耐熱鋼焊接工(gong)藝要點

  ①. 鐵素體型耐熱鋼可用氬弧焊和埋弧焊焊接，但不宜采用氣焊。

  ②. 用鉻鋼焊(han)條焊(han)接時(shi)，要求對母材低(di)溫(wen)預熱(re)，不超過150℃.含鉻量較高的鐵素體(ti)鋼，預熱(re)溫(wen)度(du)相應提高一些，200~300℃.

  ③. 可以選用與母材相近的(de)鐵素(su)體(ti)(ti)鉻鋼焊條(tiao)，也可選用奧(ao)氏(shi)體(ti)(ti)鋼焊條(tiao)。

  ④. 選用較(jiao)小的焊(han)接(jie)電流，較(jiao)快的焊(han)接(jie)速度，焊(han)條不做橫向(xiang)擺動。焊(han)接(jie)時(shi)(shi)在高溫的停留(liu)時(shi)(shi)間不應(ying)太長。

  ⑤. 多層焊必須嚴格控制層間溫度，不(bu)可連續(xu)施焊，前(qian)一道焊縫(feng)冷卻到預熱溫度后才允(yun)許焊下一道，以防接(jie)頭(tou)過熱。

  ⑥. 焊(han)接(jie)接(jie)頭不得受到嚴重撞擊。

  ⑦. 為了提高塑性和韌性，焊后采用空冷的退火處理。一旦焊接接頭出現脆化，短時加熱到600℃后空冷可消除475℃脆性，加熱到930~950℃后急冷可以消除σ相脆性，得到均勻的鐵素體組織。

2. 焊接材料(liao)的選(xuan)擇及(ji)預熱、焊后熱處(chu)理規范

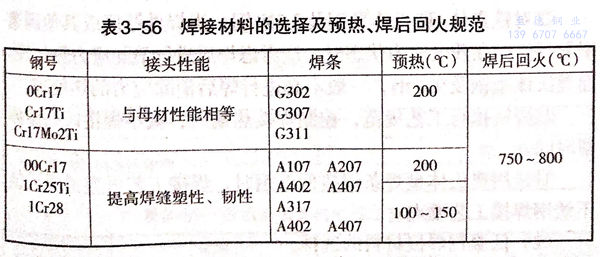

  焊(han)(han)接材料的選擇(ze)及(ji)預(yu)熱、焊(han)(han)后回火規(gui)范見(jian)表3-56.
