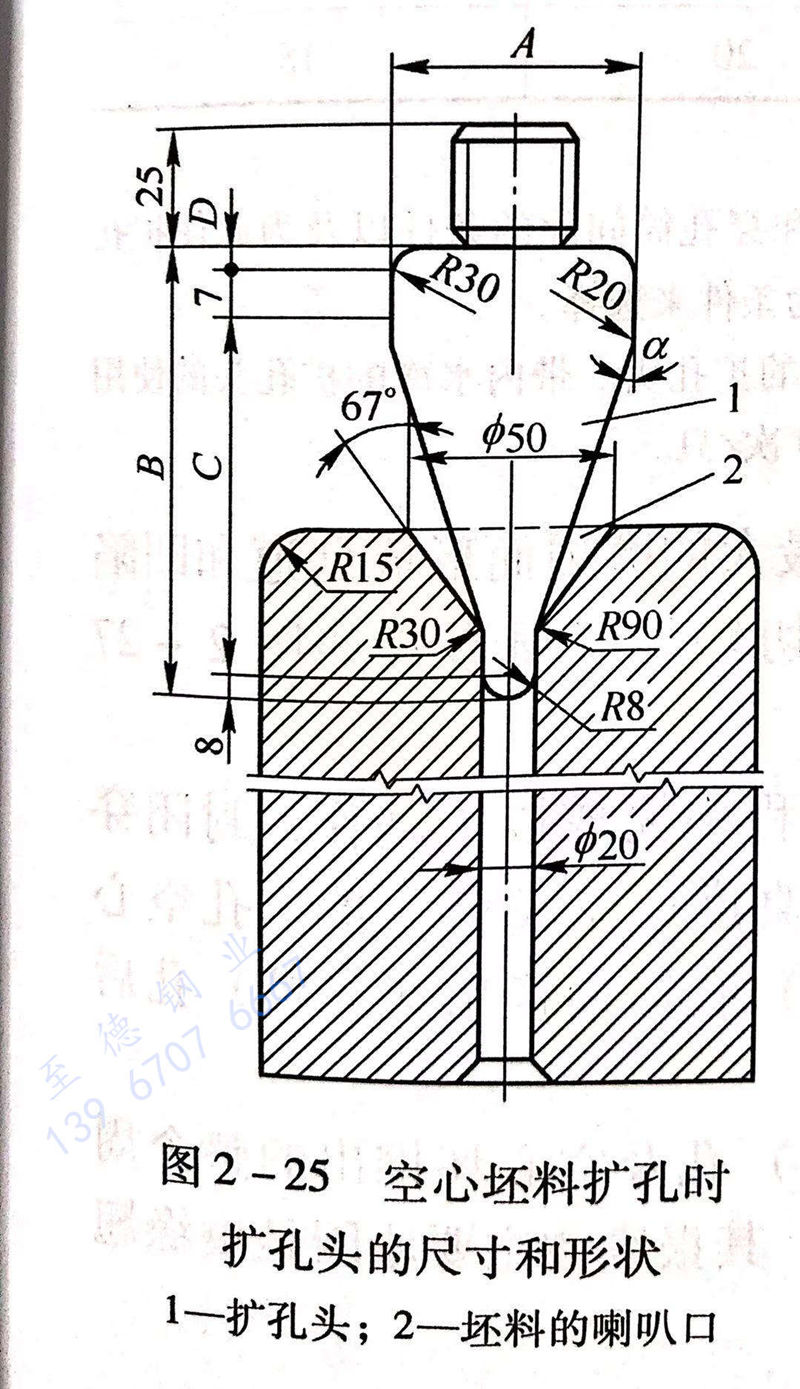

為了獲得高精度幾何尺寸的空心坯，浙江至德鋼業有限公司采用預鉆孔坯料的91香蕉視頻app:不銹鋼管擴孔工藝。與穿孔工藝相比較，擴孔工藝的特點主要是采用鉆有小直徑通孔的坯料。擴孔過程中空心坯不鐓粗，坯料被送入穿孔筒之后，將玻璃纖維束或擴孔潤滑墊放進坯料上端面的圓錐形中心孔內（圖2-25),并在坯料的上端面撒上玻璃粉，再用特殊形狀的擴孔頭（圖2-25),對準坯料的孔向下推進，直至壞料下端產生沖余。在整個擴孔過程中，下支承桿被鎖緊在下極限位置上。圖2-25所示為空心坯料擴孔時，擴孔頭的尺寸和形狀。

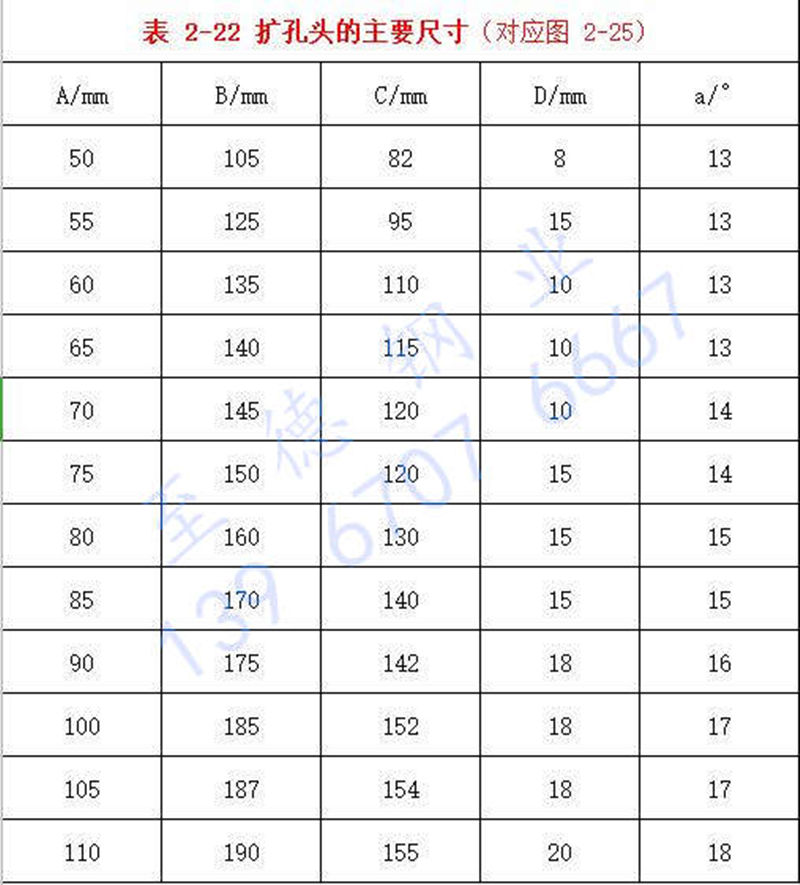

 穿孔(kong)桿上的(de)擴(kuo)孔(kong)頭(tou)在預(yu)鉆孔(kong)內移(yi)動，保證了擴(kuo)孔(kong)后(hou)(hou)空(kong)(kong)(kong)心(xin)坯(pi)的(de)同心(xin)度。為了我(wo)得高(gao)合金鋼、難變(bian)形(xing)材料的(de)空(kong)(kong)(kong)心(xin)坯(pi)一般(ban)都(dou)采用(yong)擴(kuo)孔(kong)工藝。這是因(yin)為此類材料的(de)變(bian)形(xing)抗力(li)大，穿孔(kong)困(kun)難，或會引起穿后(hou)(hou)空(kong)(kong)(kong)心(xin)坯(pi)過(guo)大的(de)壁(bi)厚不均。推(tui)薦(jian)的(de)擴(kuo)孔(kong)頭(tou)尺(chi)寸列于表2-22。

注(zhu)：1. 來自尼科波爾南方鋼管廠的(de)經驗。

      2. 擴(kuo)孔(kong)頭(tou)的(de)其(qi)余尺寸，根據擴(kuo)孔(kong)過(guo)程中金屬完(wan)全充滿坯(pi)料和穿孔(kong)筒(tong)間隙的(de)條件以(yi)及為(wei)此使擴(kuo)孔(kong)頭(tou)和金屬之(zhi)間在整(zheng)個流動過(guo)程中保持潤滑劑的(de)連續(xu)提(ti)供(gong)為(wei)條件來選擇。

     3. 在試驗中，采用3C:2W8V鋼(gang)制造的(de)無水(shui)(shui)冷卻和帶內水(shui)(shui)冷的(de)擴孔(kong)頭(tou)。帶內水(shui)(shui)冷的(de)擴孔(kong)頭(tou)的(de)使用壽(shou)命比無水(shui)(shui)冷擴孔(kong)頭(tou)的(de)壽(shou)命高6~8次／只，達到(dao)80~100次／只。

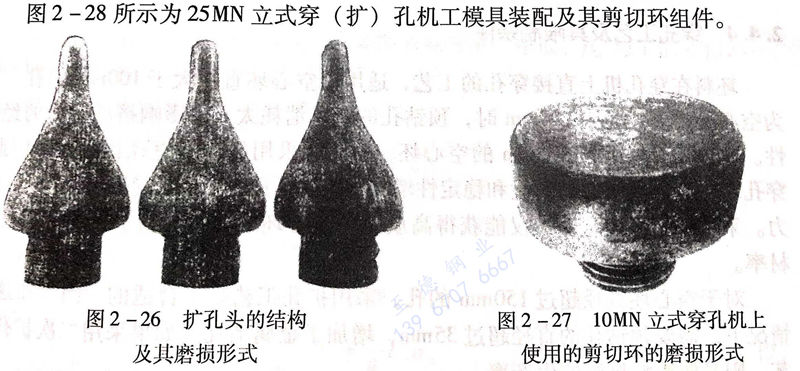

  在(zai)坯料的(de)(de)擴(kuo)孔(kong)(kong)過程(cheng)中，擴(kuo)孔(kong)(kong)頭的(de)(de)錐(zhui)形表面受到最大(da)的(de)(de)磨損而形成劃道和凹(ao)陷缺(que)陷，如(ru)(ru)圖2-26所示。立(li)式穿孔(kong)(kong)機上使(shi)用(yong)的(de)(de)剪切環的(de)(de)磨損形式如(ru)(ru)圖2-27所示。

 剪(jian)切(qie)環和(he)支承頭的(de)(de)作(zuo)用是在坯(pi)(pi)料穿（擴(kuo)）孔(kong)過程中完成以下動作(zuo)：封閉穿（擴(kuo)）孔(kong)筒(tong)內(nei)襯的(de)(de)下端(duan)面，減小穿（擴(kuo)）孔(kong)余(yu)料的(de)(de)高(gao)度；完成穿（擴(kuo)孔(kong)空(kong)心坯(pi)(pi)下端(duan)面的(de)(de)定型；剪(jian)斷穿（擴(kuo)）孔(kong)余(yu)料；從穿（擴(kuo)）孔(kong)筒(tong)內(nei)推出穿擴(kuo)孔(kong)后的(de)(de)空(kong)心坯(pi)(pi)。

 剪切環和支承頭與加熱(re)到高溫的(de)坯(pi)(pi)料在穿（擴(kuo)）孔及空心坯(pi)(pi)推出的(de)整個同期內直接(jie)接(jie)觸，一(yi)般的(de)使用(yong)壽命為100~150次／只。其報(bao)廢(fei)的(de)主要(yao)原因是棱緣(yuan)翹曲和焊瘤。

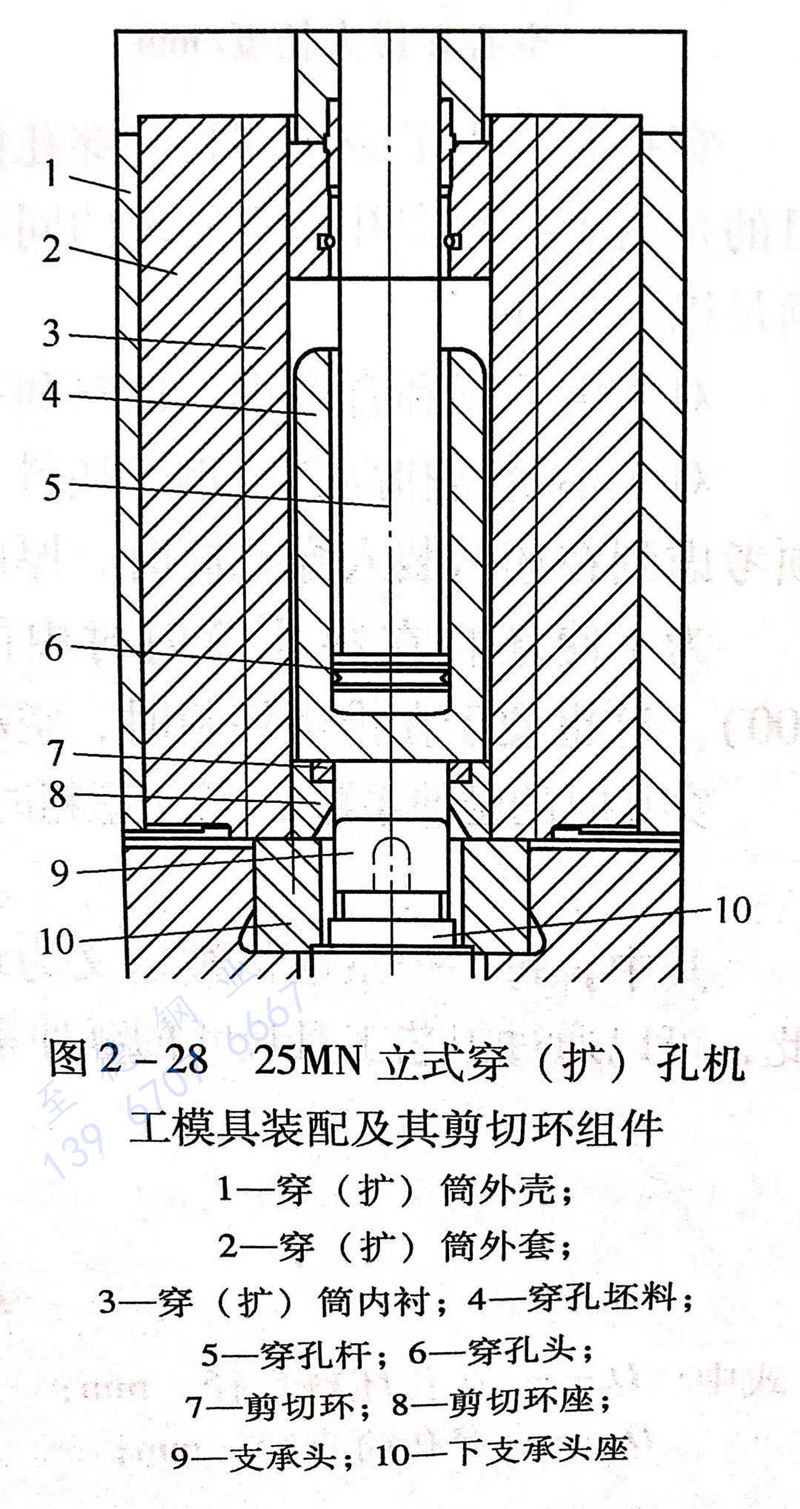

 圖2-28所(suo)示為25MN 立(li)式穿(chuan)（擴）孔機工模具裝配及其剪切環組件。

 對擴(kuo)孔頭和剪切環間隙對空心坯端部質量(liang)的(de)(de)影響試驗的(de)(de)結果認為，擴(kuo)孔頭和剪切環的(de)(de)直徑(jing)差不應該超(chao)過0.6mm,否則將會導致(zhi)不適當的(de)(de)增(zeng)大(da)沖余的(de)(de)直徑(jing)，提高金屬消(xiao)耗系數(shu)，并(bing)引起空心坯端部形(xing)狀(zhuang)的(de)(de)歪曲。應該指(zhi)出(chu)，擴(kuo)孔工(gong)藝(yi)的(de)(de)優點是獲得的(de)(de)空心坯的(de)(de)幾何尺(chi)寸準確，由于擴(kuo)孔工(gong)藝(yi)使用的(de)(de)坯料長度比(bi)較長，穿孔機的(de)(de)生產率比(bi)較高；缺點是坯料金屬的(de)(de)消(xiao)耗較大(da)，成材率比(bi)較低(di)，并(bing)且增(zeng)加了加工(gong)預鉆孔的(de)(de)設備與人力，提高了不銹(xiu)鋼管的(de)(de)生產成本。

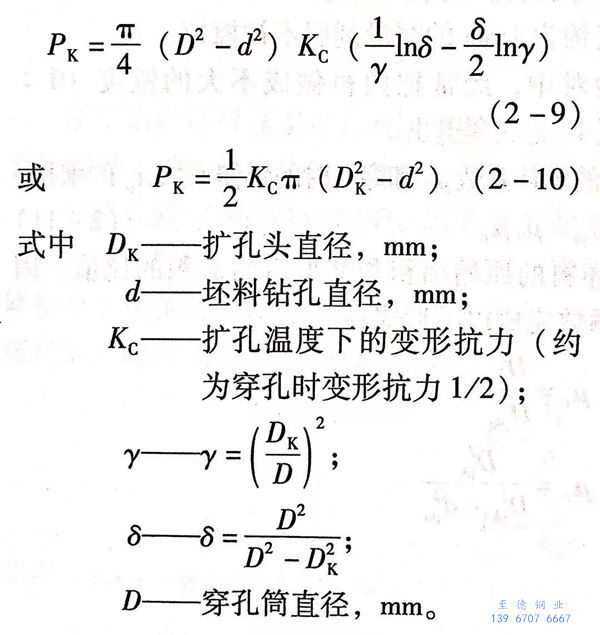

 在預鉆(zhan)孔坯料擴孔時(shi)，擴孔力可(ke)以按照實心(xin)坯料穿(chuan)孔時(shi)，穿(chuan)孔力計(ji)算結(jie)果的25~30% 來(lai)取。也可(ke)以按式（2-9）或式（2-19）計(ji)算：
