浙江(jiang)至德(de)鋼業有限公(gong)司技術人員，根據公(gong)司車間生產(chan)工藝及檢驗(yan)發現不銹鋼管擠壓時，使用的(de)空心坯(pi)可以(yi)由以(yi)下三種方法獲得：
1. 在實心(xin)坯料上，直(zhi)接鉆一個(ge)直(zhi)徑(jing)比擠壓芯(xin)棒直(zhi)徑(jing)略大的(de)孔(kong)。這種方(fang)法用于得(de)到(dao)直(zhi)徑(jing)為50mm以下的(de)孔(kong)。
2. 在(zai)實心(xin)坯料上(shang)，先預鉆一個直(zhi)徑為(wei)20~30mm的(de)小孔(kong)，然后在(zai)擴(kuo)孔(kong)機上(shang)將孔(kong)擴(kuo)大到指定的(de)尺(chi)寸。這種方法用于得到50~100mm的(de)孔(kong)。
3. 實心坯料在(zai)穿(chuan)孔(kong)(kong)(kong)機上(shang)直(zhi)接穿(chuan)孔(kong)(kong)(kong)，得到所(suo)要(yao)求尺寸的孔(kong)(kong)(kong)。這(zhe)種(zhong)方法(fa)用于大(da)于100mm的孔(kong)(kong)(kong)。
無論以何種方法獲得的空心坯料，其主要的質量指標是空心壞料的同心度及其內孔的彎曲度。在坯料進行穿孔或擴孔時，影響穿孔空心坯同心度和內孔看曲度的，同時也是影響其擠壓鋼管壁厚均勻度極限值的參數，主要是坯料的長度Lz,與其內孔的直徑dg的比值。一般情況下，為了確保空心坯的同心度和擠壓管壁厚均勻度的極限值，將參數L2/ds限制在一定范圍內。實心坯料穿孔時，L,/d8=5~7(碳素鋼7,不銹鋼 5~6);空心坯料擴孔時，L/dg=10~12(最大L/dg可達到15)。

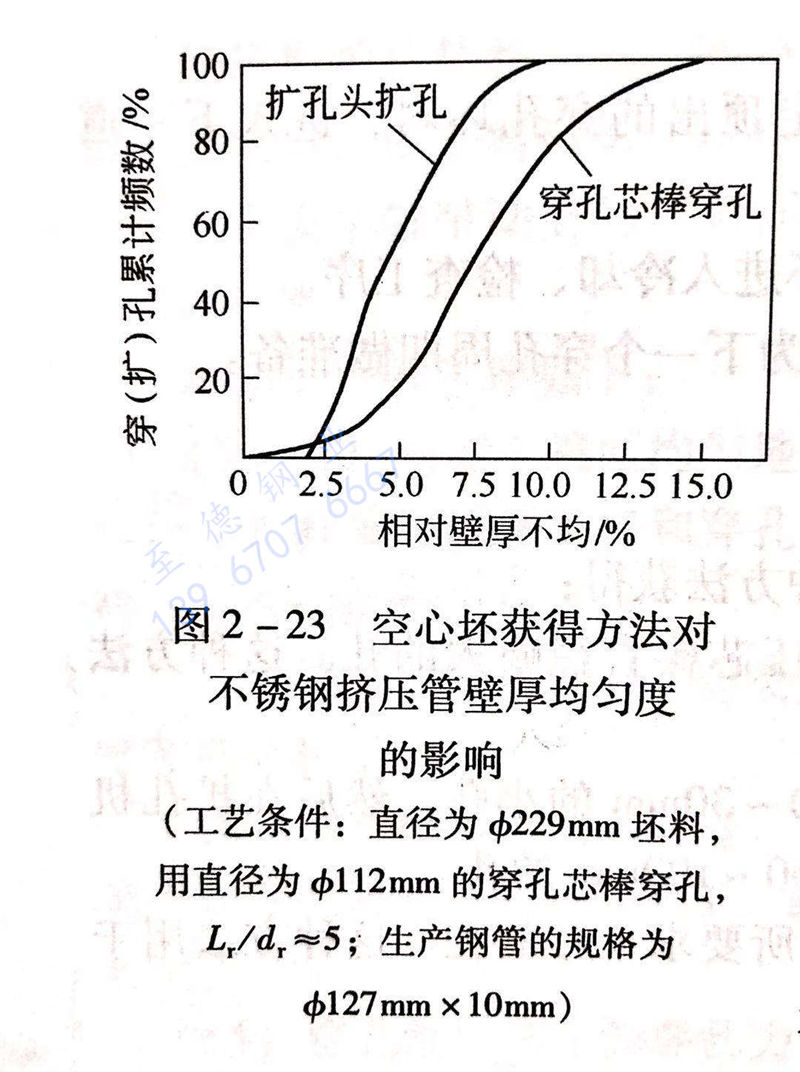

L,/d比值的選擇主要取決于材料的變形抗力以及對擠壓不銹(xiu)鋼(gang)管壁厚精度的要求。06Cr18N111Ti不銹鋼坯料穿孔后空心坯壁厚不均影響的試驗結果顯示，隨著L/ds的比值從4.4增大至6.1,穿孔后空心坯的壁厚不均增大15%.根據奧地利原VEW公司在34MN擠壓機上所得到的數據，空心坯的獲得方法對不銹鋼擠壓鋼管壁厚均勻度的影響示于圖2-23。由圖2-23可知，擴孔工藝比穿孔工藝具有更高的空心坯壁厚精度。

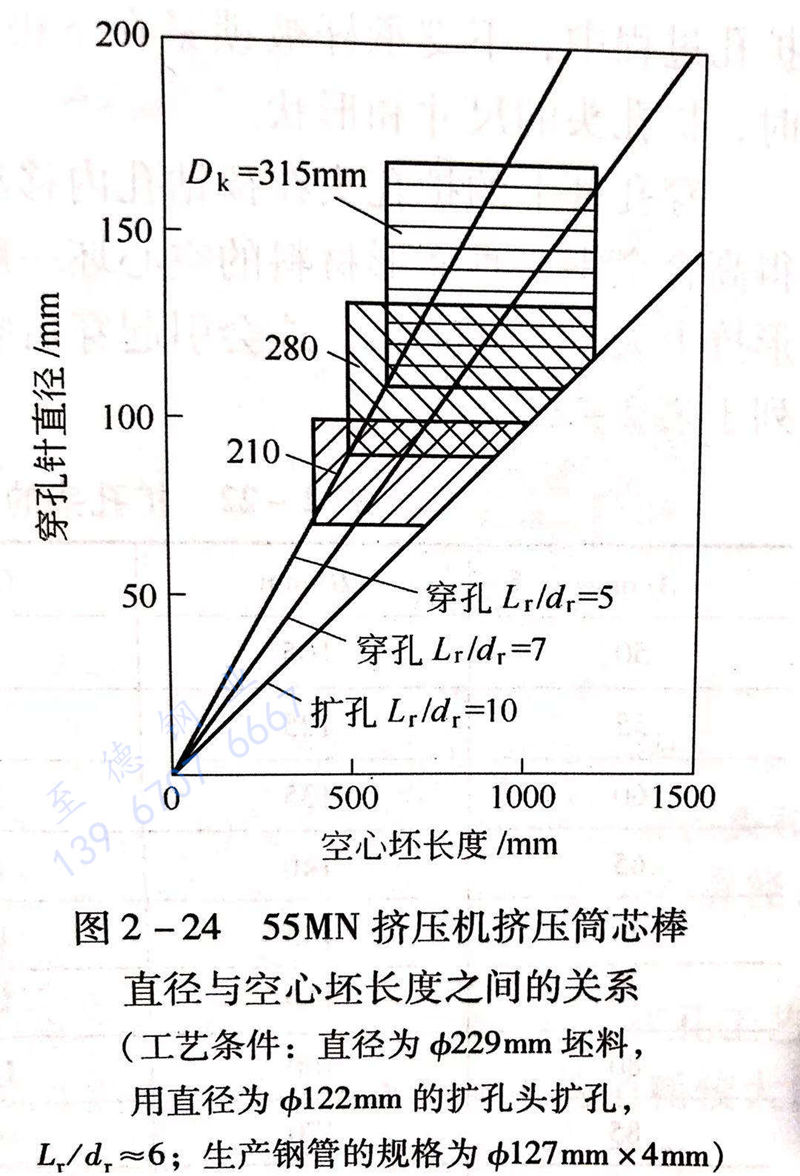

55MN擠壓(ya)機(ji)上，采(cai)用ф210mm、ф280mm和ф315mm 擠壓(ya)筒時的(de)(de)芯棒直徑(jing)空(kong)心坯長(chang)(chang)度(du)之間的(de)(de)關系示(shi)于(yu)圖2-24。圖中(zhong)有細線的(de)(de)區(qu)域(yu)表(biao)示(shi)可能的(de)(de)芯棒直徑(jing)與(yu)空(kong)心坯的(de)(de)長(chang)(chang)度(du)的(de)(de)比值。采(cai)用坯料的(de)(de)孔工藝(yi)，將使這個區(qu)域(yu)向較小的(de)(de)空(kong)心坯長(chang)(chang)度(du)方面明顯地縮小。在許多(duo)情況下(xia)，不銹(xiu)鋼管縮小到一半。
不銹鋼管(guan)坯(pi)料在穿孔(kong)和擴(kuo)孔(kong)時，必須滿足以下條件：在一次行程中，孔(kong)的(de)擴(kuo)大不(bu)應超過(guo)5倍；擴(kuo)孔(kong)時的(de)延伸(shen)系(xi)數不(bu)應超過(guo)1.45;穿孔(kong)時的(de)延伸(shen)系(xi)數不(bu)應超過(guo)1.60。
采用擴(kuo)孔工藝(yi)的(de)效果隨著穿(chuan)(chuan)孔機(ji)噸位或擴(kuo)孔芯(xin)棒(bang)(bang)直徑的(de)減小(xiao)而(er)增加。在這種情況下(xia)，擴(kuo)孔工藝(yi)可以用到擠(ji)壓筒的(de)整個長度擴(kuo)孔頭(tou)擴(kuo)孔的(de)坯料。所以，對于(yu)10~25MN擠(ji)壓機(ji)的(de)擠(ji)壓穿(chuan)(chuan)孔芯(xin)棒(bang)(bang)穿(chuan)(chuan)孔車間，立式穿(chuan)(chuan)（擴(kuo)）孔機(ji)的(de)選擇應該(gai)是更簡單的(de)擴(kuo)孔機(ji)，而(er)不是穿(chuan)(chuan)孔機(ji)。
對(dui)于直徑超過150mm的孔，采用擴孔工藝是不合適的，因為這就需要(yao)使坯料(liao)的鉆孔直徑超過35mm,因而(er)增加了金屬(shu)消耗(hao)，或(huo)者是需要(yao)進行2次擴孔。其結果是使擠壓生產線的部(bu)分設備閑置，降低(di)了整條生產線的生產的影響效率。
最直接影(ying)響穿(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)(kong)(kong)坯(pi)(pi)(pi)(pi)(pi)料(liao)(liao)同(tong)心(xin)(xin)度(du)的(de)(de)(de)(de)(de)(de)因素是穿(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)(kong)(kong)坯(pi)(pi)(pi)(pi)(pi)料(liao)(liao)與穿(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)(kong)(kong)筒內(nei)襯(chen)之(zhi)間(jian)(jian)(jian)(jian)的(de)(de)(de)(de)(de)(de)間(jian)(jian)(jian)(jian)隙(xi)。穿(chuan)(chuan)孔(kong)(kong)(kong)(kong)時(shi)(shi)(shi)，由(you)于(yu)實心(xin)(xin)坯(pi)(pi)(pi)(pi)(pi)料(liao)(liao)在(zai)(zai)穿(chuan)(chuan)孔(kong)(kong)(kong)(kong)筒內(nei)預先(xian)經(jing)過鐓粗工序，因此當鐓粗壞料(liao)(liao)的(de)(de)(de)(de)(de)(de)鐓粗變形程(cheng)度(du)足夠時(shi)(shi)(shi)，鐓粗后坯(pi)(pi)(pi)(pi)(pi)料(liao)(liao)與穿(chuan)(chuan)孔(kong)(kong)(kong)(kong)筒內(nei)襯(chen)的(de)(de)(de)(de)(de)(de)牙孔(kong)(kong)(kong)(kong)和擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)工藝之(zhi)間(jian)(jian)(jian)(jian)的(de)(de)(de)(de)(de)(de)間(jian)(jian)(jian)(jian)隙(xi)，基本上應(ying)等于(yu)零(ling)，在(zai)(zai)這種(zhong)情(qing)況下，穿(chuan)(chuan)孔(kong)(kong)(kong)(kong)坯(pi)(pi)(pi)(pi)(pi)料(liao)(liao)與穿(chuan)(chuan)孔(kong)(kong)(kong)(kong)筒內(nei)襯(chen)之(zhi)間(jian)(jian)(jian)(jian)的(de)(de)(de)(de)(de)(de)間(jian)(jian)(jian)(jian)隙(xi)對(dui)于(yu)穿(chuan)(chuan)孔(kong)(kong)(kong)(kong)后空心(xin)(xin)坯(pi)(pi)(pi)(pi)(pi)同(tong)心(xin)(xin)度(du)的(de)(de)(de)(de)(de)(de)影(ying)響非常小。而(er)當擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)時(shi)(shi)(shi)，由(you)于(yu)預鉆孔(kong)(kong)(kong)(kong)坯(pi)(pi)(pi)(pi)(pi)料(liao)(liao)在(zai)(zai)擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)筒內(nei)不進(jin)行預先(xian)鐓粗，因此，當預鉆孔(kong)(kong)(kong)(kong)坯(pi)(pi)(pi)(pi)(pi)料(liao)(liao)進(jin)行擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)時(shi)(shi)(shi)，預鉆孔(kong)(kong)(kong)(kong)空心(xin)(xin)坯(pi)(pi)(pi)(pi)(pi)料(liao)(liao)外徑與擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)筒內(nei)襯(chen)之(zhi)間(jian)(jian)(jian)(jian)的(de)(de)(de)(de)(de)(de)間(jian)(jian)(jian)(jian)隙(xi)使擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)過程(cheng)的(de)(de)(de)(de)(de)(de)穩定性降低，因而(er)直接影(ying)響到(dao)擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)后空心(xin)(xin)坯(pi)(pi)(pi)(pi)(pi)的(de)(de)(de)(de)(de)(de)同(tong)心(xin)(xin)度(du)。在(zai)(zai)擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)時(shi)(shi)(shi)，對(dui)于(yu)坯(pi)(pi)(pi)(pi)(pi)料(liao)(liao)與擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)筒內(nei)襯(chen)之(zhi)間(jian)(jian)(jian)(jian)的(de)(de)(de)(de)(de)(de)間(jian)(jian)(jian)(jian)隙(xi)應(ying)當特別引起注意，并(bing)且應(ying)盡可能地(di)做到(dao)最小，且做到(dao)精確(que)。這是確(que)保擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)后空心(xin)(xin)坯(pi)(pi)(pi)(pi)(pi)同(tong)心(xin)(xin)度(du)的(de)(de)(de)(de)(de)(de)關鍵。
另外，有資料(liao)認為(wei)(wei)碳鋼(gang)(gang)和(he)低合金鋼(gang)(gang)穿(chuan)孔時的(de)延伸(shen)系(xi)數(shu)不(bu)(bu)(bu)(bu)應大于1.6,不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)不(bu)(bu)(bu)(bu)應超過1.5,而擴孔時不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)的(de)延伸(shen)系(xi)數(shu)不(bu)(bu)(bu)(bu)應大于1.3。圖2-23所示為(wei)(wei)空(kong)(kong)心(xin)坯獲得方法對不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)擠壓(ya)(ya)管(guan)(guan)壁厚均(jun)勻(yun)度(du)的(de)影響(xiang)。坯料(liao)直徑為(wei)(wei)229mm,穿(chuan)孔芯棒和(he)擴孔頭的(de)直徑為(wei)(wei)112mm。前者 L/d,≈5,生(sheng)產(chan)的(de)不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)管(guan)(guan)規(gui)格(ge)為(wei)(wei) ф127mm x10mm;后者L/d,≈6,生(sheng)產(chan)的(de)不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)管(guan)(guan)規(gui)格(ge)為(wei)(wei)ф127mmx4mm.圖2-24所示為(wei)(wei)55MN 擠壓(ya)(ya)機210mm、280mm和(he)315mm擠壓(ya)(ya)筒的(de)芯棒直徑和(he)空(kong)(kong)心(xin)坯長度(du)之間的(de)關系(xi)。
