專利1032271介紹擠(ji)(ji)壓(ya)(ya)重金屬，特別是鋼擠(ji)(ji)壓(ya)(ya)時，防(fang)止擠(ji)(ji)壓(ya)(ya)工具磨(mo)損(sun)和擠(ji)(ji)壓(ya)(ya)坯(pi)料氧化的(de)方法。
通常用作擠壓潤滑劑的玻璃，因為其成分要選用在不銹鋼坯料溫度或擠壓溫度下呈黏稠狀態，以便在擠壓模具和擠壓件上形成防止氧化的保護層。但是卻很難形成一種光滑而完全均勻的玻璃層，而且在以后的擠壓制品矯直和（或）酸洗工序中不容易完全清除，并且會使制品表面變得粗糙或留下劃痕。
由均質的玻璃形成的熔融物類似玻璃，這種熔融物在冷卻時由液態變成黏稠狀態，冷卻后形成均質的非結晶型物質。這種均質的非結晶型物質在擠壓坯料的溫度下，根據其組成多少呈黏稠狀態，在擠壓之后凝固黏附在擠壓產品的表面（擠壓不銹鋼管時凝結在產品的內外表面）上，再一次形成均質的大量結晶型玻璃層。這種玻璃層不用噴丸等敲擊的方法是去除不掉的，其結果使產品的表面受到損傷。

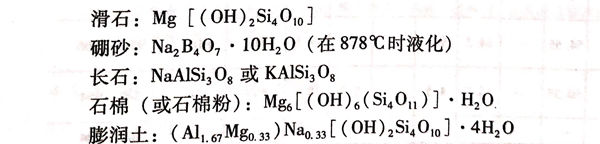

在很多情況下，采用云母KAl2[(OHF)2 AlSi3O10]這些材料不適合用于鋼擠壓，因為它們不能形成防止鋼坯氧化層。使用下列物質時情況也是一樣：
在(zai)(zai)(zai)(zai)鋼(gang)擠(ji)壓(ya)(ya)時，使用石墨會有(you)(you)(you)滲(shen)碳的(de)(de)(de)危險。專利中(zhong)所(suo)提(ti)出(chu)的(de)(de)(de)方(fang)法可避免(mian)以(yi)上缺點(dian)。方(fang)法就是(shi)在(zai)(zai)(zai)(zai)坯(pi)料和(he)擠(ji)壓(ya)(ya)模(mo)具(ju)之間采用一(yi)(yi)(yi)種(zhong)混(hun)合(he)(he)物(wu)(wu)(wu)粉(fen)末，這種(zhong)混(hun)合(he)(he)物(wu)(wu)(wu)含(han)(han)有(you)(you)(you)相當量的(de)(de)(de)氧(yang)化物(wu)(wu)(wu)或被擠(ji)壓(ya)(ya)金(jin)屬氧(yang)化物(wu)(wu)(wu)（至少0.5%),還(huan)含(han)(han)有(you)(you)(you)具(ju)有(you)(you)(you)低于(yu)或等于(yu)擠(ji)壓(ya)(ya)溫度(du)的(de)(de)(de)熔(rong)點(dian)的(de)(de)(de)可塑性變形的(de)(de)(de)結晶(jing)物(wu)(wu)(wu)質。所(suo)有(you)(you)(you)這些結晶(jing)物(wu)(wu)(wu)質只含(han)(han)有(you)(you)(you)體心立方(fang)晶(jing)格結構的(de)(de)(de)晶(jing)體，因此(ci)，在(zai)(zai)(zai)(zai)鋼(gang)擠(ji)壓(ya)(ya)時，在(zai)(zai)(zai)(zai)擠(ji)壓(ya)(ya)模(mo)具(ju)和(he)被擠(ji)壓(ya)(ya)金(jin)屬之間的(de)(de)(de)這種(zhong)混(hun)合(he)(he)物(wu)(wu)(wu)以(yi)一(yi)(yi)(yi)種(zhong)致密的(de)(de)(de)和(he)容易脫落的(de)(de)(de)潤滑(hua)層被擠(ji)壓(ya)(ya)出(chu)來，產品(pin)的(de)(de)(de)表面完全變得光滑(hua)，無(wu)劃(hua)痕。這種(zhong)混(hun)合(he)(he)物(wu)(wu)(wu)可以(yi)含(han)(han)有(you)(you)(you)對(dui)氧(yang)的(de)(de)(de)親和(he)力大于(yu)被擠(ji)壓(ya)(ya)金(jin)屬對(dui)氧(yang)的(de)(de)(de)親和(he)力的(de)(de)(de)其他金(jin)屬氧(yang)化物(wu)(wu)(wu)，和(he)（或）含(han)(han)有(you)(you)(you)這樣一(yi)(yi)(yi)種(zhong)組(zu)分，其能有(you)(you)(you)助于(yu)混(hun)合(he)(he)物(wu)(wu)(wu)在(zai)(zai)(zai)(zai)坯(pi)料溫度(du)和(he)擠(ji)壓(ya)(ya)力下進行塑性變形，但又不(bu)使之變成液態(tai)。這種(zhong)組(zu)分由具(ju)有(you)(you)(you)一(yi)(yi)(yi)定(ding)(ding)熔(rong)點(dian)的(de)(de)(de)、且在(zai)(zai)(zai)(zai)擠(ji)壓(ya)(ya)溫度(du)和(he)擠(ji)壓(ya)(ya)力下呈淡(dan)薄液態(tai)的(de)(de)(de)體心立方(fang)晶(jing)格結晶(jing)粉(fen)末和(he)（或）無(wu)結晶(jing)水且熔(rong)點(dian)不(bu)定(ding)(ding)的(de)(de)(de)非結晶(jing)型粉(fen)末組(zu)成。
為了使擠(ji)壓過程穩定地進行，應當特別選擇在擠(ji)壓中(zhong)完全不含熔(rong)融成分的(de)混合物。而且(qie)，這種混合物具有可塑性但非黏稠，在加熱時(shi)能由(you)固態(tai)直接變成液態(tai)。例如，無機化(hua)合物其(qi)特定熔(rong)點略低(di)于擠(ji)壓金屬的(de)溫度(du)。在擠(ji)壓鋼時(shi)，可采用熔(rong)點為878℃的(de)四硼酸(suan)鈉。
使用(yong)僅僅是(shi)結晶成分的混合(he)物也非常有效。即(ji)其(qi)含(han)有幾種(zhong)(zhong)在擠壓時呈液態(tai)的成分和其(qi)他幾種(zhong)(zhong)在擠壓時仍(reng)呈固態(tai)的成分，而整個混合(he)物在坯料擠壓溫度(du)和壓力下仍(reng)可塑性變形。
另外，還可使用這樣的混合物，其一種成分是結晶質的，在擠壓中加熱時變成液態，黏稠或黏著，但用結晶型金屬氧化物代替純金屬氧化物。例如，擠壓鋼時，坯料加熱溫度約為1100℃時，可采用熔點為1140℃的FeSiO2或熔點為1270℃的Fe2SiO4.
為了保(bao)護擠壓(ya)模和(he)(he)承壓(ya)板(ban)，采用含(han)有相應結(jie)(jie)(jie)(jie)晶(jing)金屬氧化物的(de)結(jie)(jie)(jie)(jie)晶(jing)粉(fen)(fen)末混合(he)(he)物，其(qi)只要(yao)求極小(xiao)的(de)結(jie)(jie)(jie)(jie)晶(jing)塑性。為了保(bao)護擠壓(ya)筒和(he)(he)芯棒，使用結(jie)(jie)(jie)(jie)晶(jing)質粉(fen)(fen)末混合(he)(he)物，其(qi)大部分(fen)在坯料溫度下變成(cheng)液(ye)態，以便與混合(he)(he)物中(zhong)的(de)非熔(rong)融(rong)加(jia)熱(re)結(jie)(jie)(jie)(jie)晶(jing)粉(fen)(fen)末粒子黏合(he)(he)而形成(cheng)塑性的(de)極柔軟的(de)組分(fen)。
一部分混合物在坯料溫度下仍呈固態，特別是金屬氧化物在整個擠壓過程中仍保留其體心立方晶格結構；還有一部分，特別是金屬氧化物在坯料溫度下變成液態，冷卻時呈體心立方晶格結構。在擠壓結束后冷卻時，擠壓產品上的防氧化層帶有結晶性質，因為其表面張力和中間分子的吸引力高，而且其對擠壓制品的附著力弱，所以很容易從擠壓產品上剝落下來。例如，擠壓鋼時，采用Fe2O3結晶粉末和SiO2-Al2O3-Na2O-FeO結晶粉末。
在鋼擠壓(ya)時，作為混合物的主(zhu)要成分(fen)，采用熔(rong)點1100~1200℃的浮石粉。
這種浮石粉的組分如下：55%~72%SiO2、4%~5%Na2O、12%~22% Al2O3、0.5%~3%Fe2O3、5%~6%K2O。
作為混合物的其他成分，采用與被擠壓金屬同類型的結晶狀金屬氧化物，如在鋼擠壓時，采用Fe2O3,但是這兩種成分的數量應按下列比例使用：最初的主要成分僅僅同一部分結晶質金屬氧化物一起，在坯料加熱的溫度下，以及在隨后擠壓過程壓力和熱量之下形成化合物和（或）懸浮物。例如，在鋼擠壓時，FeO和SiO2生成FeSiO3,但是從物理和結晶學觀點來看，在特定的玻璃狀物質加熱而形成均質熔融物之后，采用添加很多細的結晶粉末的方法使其失去玻璃狀性質而變成結晶形狀。這個過程就稱為“失透”現象。例如，熔融的三氧化硅結晶而析出石英。這對于擠壓筒和芯棒能起到保護作用。
鋼擠壓時，采用這種方法時應使用下列成分的混合物：2.5%~10%Fe2O3（結晶型粉末）；31%~33%Na2O(非結晶型玻璃粉）；60%~65%B2O3(非結晶型玻璃粉）。呈結晶粉末的金屬氧化物成分是多價金屬氧化物，其在擠壓溫度和壓力下離解，放出少量的氧。鋼擠壓時產生下列分離過程：
3Fe2O3→2Fe3O4+O↑
根據專利的方法，坯料上的保護層在冷卻之后呈現很高的表面張力和界面張力，而且由于其具有很高的中間分子吸引力，所以對于擠壓金屬的附著力不強。冷卻過程中保護層局部地集結成小球，而此時，金屬氧化物結晶粉末，如Fe3O4,以粉屑部分地殘留在金屬制品表面上。例如，使用由97%的硼硅酸鈉和2.5%的Si2O3組成的混合物可以得到此效果。這種小球很容易剝落，而粉末屑，如果需要對擠壓產品進一步加工時，可以擦掉。
在鋼擠壓時，使用含有相當數量氧化鐵的混合物，在經濟技術上和價格上都是有利的。此時，使用由約50%二氧化硅、約32%的氧化亞鐵、約8%的Fe2O3、約4%的氧化鎂和約4%的水及2%的堿組成的礦物質特別有利。使用由約51%SiO2,約36%氧化亞鐵（在另一資料上為Fe2O3),約2%氧化鎂和7%的堿組成的藍石棉礦物質也是有利的。
由于種(zhong)種(zhong)原因，根據專利的(de)(de)(de)方法，有幾種(zhong)金屬(shu)氧(yang)化(hua)物(wu)(wu)(wu)不能(neng)使(shi)(shi)用。即(ji)(ji)與(yu)坯料金屬(shu)產生化(hua)學反應的(de)(de)(de)金屬(shu)氧(yang)化(hua)物(wu)(wu)(wu)，也即(ji)(ji)對氧(yang)的(de)(de)(de)親和(he)力比被擠(ji)壓金屬(shu)小的(de)(de)(de)金屬(shu)氧(yang)化(hua)物(wu)(wu)(wu)不能(neng)使(shi)(shi)用。另外，在金屬(shu)加(jia)工時，生產內部結晶(jing)(jing)腐(fu)蝕的(de)(de)(de)（如氧(yang)化(hua)鉛）和(he)晶(jing)(jing)界腐(fu)蝕的(de)(de)(de)不能(neng)使(shi)(shi)用。
同時，也不能使用在擠壓產品冷卻過程中，在比較短的接觸時間內，使氧加速向被擠壓金屬中擴散的金屬氧化物或其他物質。例如擠壓鋼時，不能使用鎳、銅、鈷及鉬的氧化物。必須避免釋放氧、氮或SO2氣體的物質存在。對于不能進行滲碳處理的材料，應避免混入石墨。
為(wei)使保護層平滑(hua)地通過擠壓模，保護層不能(neng)太厚，因此(ci)，其(qi)粒度最好不要大于0.3mm.
專利所用的(de)混合物可以以粉末、糊狀或做成圓餅(bing)狀等形式而(er)放入擠壓機的(de)工藝潤滑點(dian)內。
