擠壓機的工作主要取決于工模具，首先是不(bu)銹鋼(gang)管芯棒和擠壓模的使用壽命及其尺寸的穩定性。正確地加熱坯料，平穩而沒有沖擊地操縱擠壓機，及時而充分地冷卻和潤滑工模具，以及工模具正確地預熱，所有這些對擠壓工模具的使用壽命有決定性的影響。

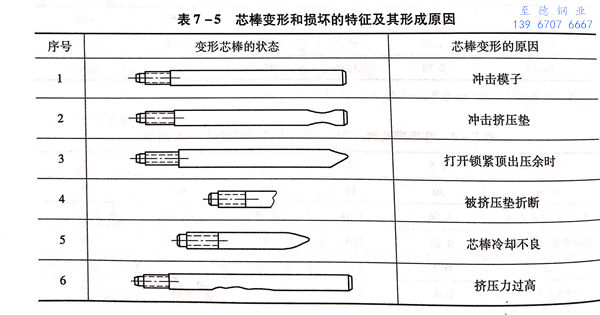

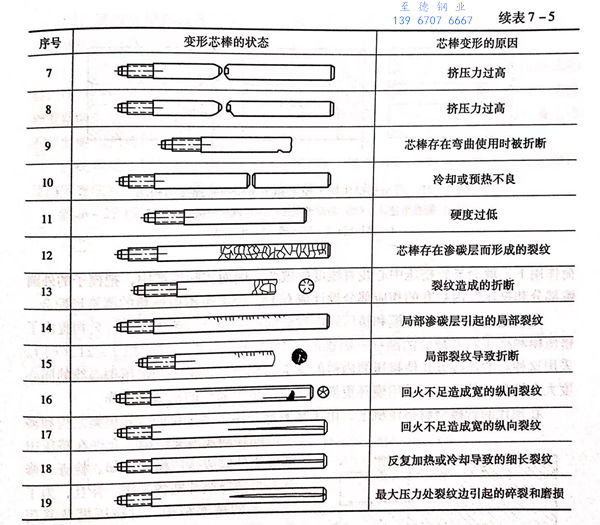

  表7-5中列出(chu)了使用在(zai)15MN(1500t)和25MN(2500t)臥(wo)式擠壓機上的(de)中等尺(chi)寸芯棒的(de)幾種變形(xing)和損壞的(de)特(te)征。

  芯(xin)(xin)(xin)(xin)棒直徑35mm,材(cai)料為3Cr2W8V,硬度(du)HRC=47~51,相應的(de)(de)瞬(shun)時抗力為1500~1700MPa,螺紋(wen)部分HRC=31~38。具有(you)上述(shu)硬度(du)的(de)(de)芯(xin)(xin)(xin)(xin)棒多半使用(yong)時會損壞，在芯(xin)(xin)(xin)(xin)棒上產生縱向(xiang)(xiang)(xiang)裂紋(wen)。這些裂紋(wen)擴大并形成細的(de)(de)橫向(xiang)(xiang)(xiang)裂紋(wen)，導致(zhi)芯(xin)(xin)(xin)(xin)棒橫向(xiang)(xiang)(xiang)斷(duan)裂。當(dang)芯(xin)(xin)(xin)(xin)棒熱處理(li)后的(de)(de)硬度(du)降低至HRC=48時，可以使其壽(shou)命得到提高。
