A 感應器銅導(dao)管的橫斷(duan)面形(xing)狀和尺寸

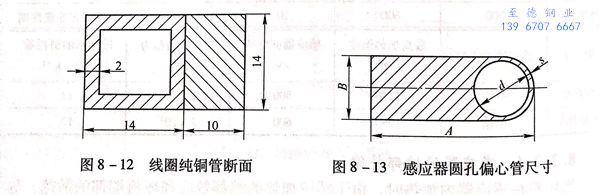

對于(yu)中頻感(gan)應(ying)(ying)加(jia)熱爐的感(gan)應(ying)(ying)器(qi)，其(qi)感(gan)應(ying)(ying)線(xian)圈用的純銅(tong)管(guan)一(yi)般都采(cai)用方形或矩形截面(mian)的異形管(guan)（圖8-12).
例(li)如(ru)，國外一家鋼鐵(tie)公司建成了一套7200kW的中(zhong)頻感(gan)應熱(re)(re)處理作業(ye)線(xian)(xian)，專(zhuan)門(men)用(yong)(yong)于生產φ63~406mm的焊管(guan)(guan)和(he)石(shi)油(you)套管(guan)(guan)，滿足美國石(shi)油(you)協會標準(zhun)的要求。對于工頻感(gan)應加熱(re)(re)爐(lu)的加熱(re)(re)器，其感(gan)應線(xian)(xian)圈用(yong)(yong)的純銅管(guan)(guan)采(cai)用(yong)(yong)異形(xing)截面(mian)的圓孔偏心管(guan)(guan)（圖8-13).這是因為從載流面(mian)積和(he)散熱(re)(re)條(tiao)件(jian)來考慮，采(cai)用(yong)(yong)圓形(xing)偏心管(guan)(guan)較為有利(li)。鋼管(guan)(guan)制造廠也可以按照設計的需(xu)要提供(gong)各種規格尺寸的圓孔偏心管(guan)(guan)。
例如(ru)，德(de)國的(de)容(rong)克感(gan)應爐(lu)公司(si)在為(wei)德(de)國Schloemann 公司(si)制造的(de)10MN（1000t)立(li)式(shi)穿孔機和31.5MN(3150t)臥式(shi)擠壓(ya)機配套(tao)的(de)擠壓(ya)生產線提供(gong)的(de)立(li)式(shi)工(gong)頻(pin)感(gan)應加(jia)熱爐(lu)（感(gan)應器功率為(wei)750kW)和立(li)式(shi)工(gong)頻(pin)感(gan)應再(zai)加(jia)熱爐(lu)（感(gan)應器的(de)功率為(wei)600kW)采用的(de)都是圓孔偏心(xin)管(guan)。

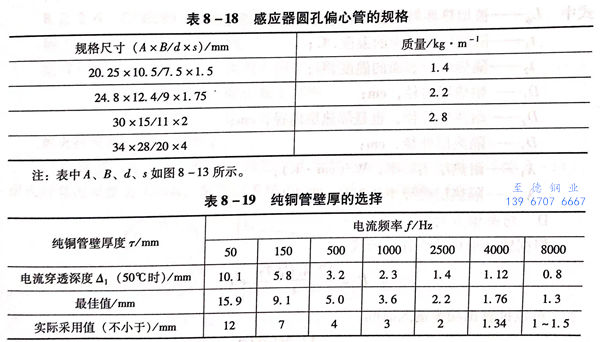

感應(ying)器圓孔(kong)偏(pian)心(xin)管的規(gui)格見表(biao)8-18.純(chun)銅圓孔(kong)偏(pian)心(xin)管壁(bi)厚的選擇(ze)見表(biao)8-19.
對于(yu)一定頻率的電(dian)流來(lai)說，導(dao)體厚度(du)為該頻率下電(dian)流穿(chuan)透(tou)深度(du)的1.57倍時電(dian)阻值最小，感(gan)應(ying)器可以(yi)得到最好的電(dian)效率。在工程上，實際應(ying)用中一般導(dao)體厚度(du)大(da)于(yu)1.2倍電(dian)流穿(chuan)透(tou)深度(du)。
若計算中平均取純銅的電阻率p=2×10-6Ω·cm,按電流穿透深度計算可求得在不同電流頻率下線圈導體的電流透入深度值（表8-19),不同電流頻率下線圈純銅管的最佳壁厚及實際采用數可參考表中的數值，其中最佳壁厚是取T=1.57Δ1,實際采用壁厚取T≥1.24。

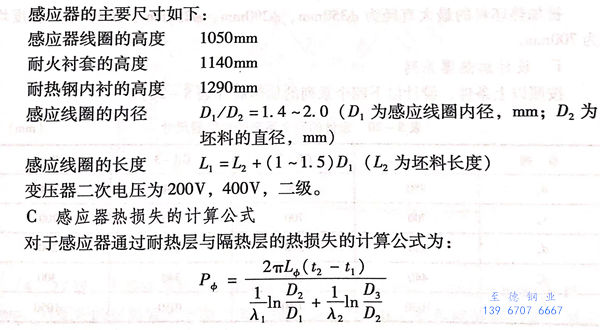

B 感應器(qi)的主要(yao)尺寸
