18-8奧氏體不銹鋼在不銹鋼中，焊接性最好，廣泛應用于點焊工藝。與碳素鋼相比，奧(ao)氏體不銹鋼的導熱性和導電性較差，而熱膨脹系數較大。耐腐蝕性、耐熱性及高溫強度都比較高。但是，因鋼種、加熱條件的不同，熱影響區是個薄弱區，應該避免長時間通電。低碳型（SUS304L不銹鋼、316L不(bu)銹鋼等）和穩定型（SUS321不(bu)銹鋼、347不銹鋼等）不銹鋼，要采用短時間通電加急冷的方法以抑制碳化物的析出，并希望焊后進行固溶化處理。由于奧氏體不銹鋼的加工硬化能力較強，點焊中，焊接區經歷了類似固溶化處理的熱循環的部分，其力學性能與焊接區母材不同，這點是應該認真考慮的。


  奧氏體不(bu)銹鋼(gang)(gang)焊(han)接條件范圍比低(di)碳鋼(gang)(gang)要窄，而且，對于(yu)低(di)碳鋼(gang)(gang)不(bu)成(cheng)問題(ti)的(de)(de)母材的(de)(de)表面狀態也要注意。塵土、油污(wu)、油漆等要完全去(qu)除，同時(shi)(shi)，還(huan)要進行化(hua)學的(de)(de)機械的(de)(de)處理，以(yi)(yi)去(qu)除氧化(hua)膜(mo)。與低(di)碳鋼(gang)(gang)相比，由(you)(you)于(yu)不(bu)銹鋼(gang)(gang)的(de)(de)導(dao)熱導(dao)電(dian)(dian)能力低(di)，因(yin)此，可用(yong)較小的(de)(de)電(dian)(dian)流(liu)或(huo)較短的(de)(de)通電(dian)(dian)時(shi)(shi)間(jian)(jian)，但是，由(you)(you)于(yu)其高溫強度高，所以(yi)(yi)，壓力應該(gai)大一(yi)(yi)些。一(yi)(yi)般來說，僅從(cong)耐腐(fu)蝕性及外(wai)觀上考(kao)慮，應當選用(yong)較短的(de)(de)通電(dian)(dian)時(shi)(shi)間(jian)(jian)，焊(han)接電(dian)(dian)流(liu)應當比低(di)碳鋼(gang)(gang)小。另外(wai)，因(yin)為不(bu)銹鋼(gang)(gang)比低(di)碳鋼(gang)(gang)的(de)(de)熱膨脹系數(shu)大，為了減少變(bian)形(xing)，應選用(yong)較小的(de)(de)焊(han)點(dian)直徑(jing)；為保證其強度，應增加(jia)焊(han)點(dian)數(shu)。但是，焊(han)點(dian)太小，收(shou)縮(suo)時(shi)(shi)易(yi)產生裂紋(wen)，可增大壓力和通電(dian)(dian)時(shi)(shi)間(jian)(jian)加(jia)以(yi)(yi)防止。

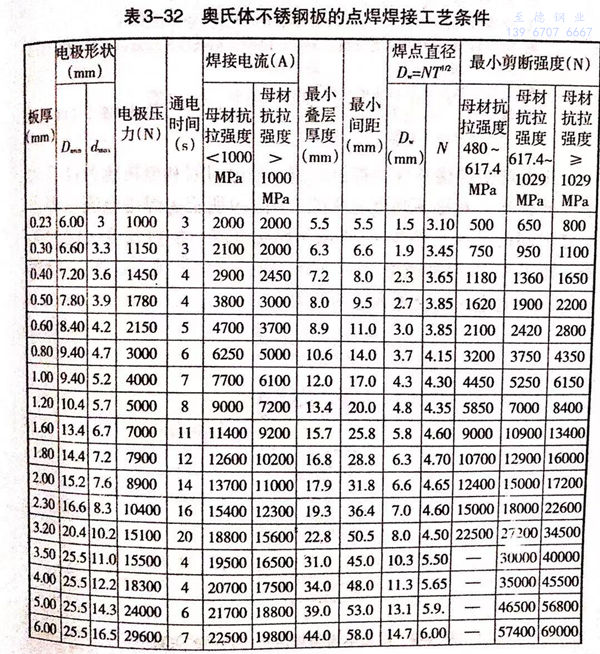

奧(ao)氏體(ti)不(bu)銹鋼的點(dian)焊(han)(han)焊(han)(han)接(jie)條(tiao)件如表3-32所示(shi)。

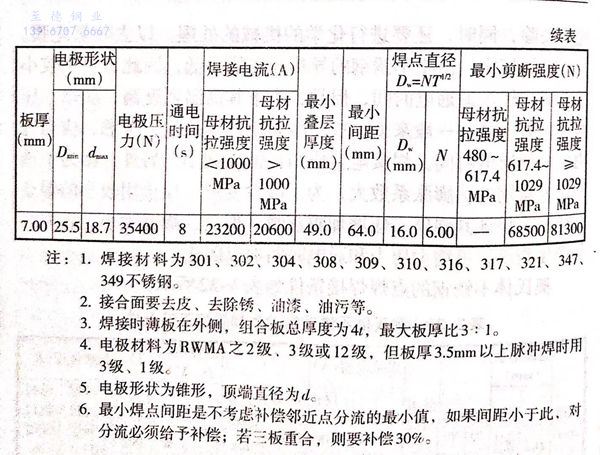

注：1. 焊接材料(liao)為301、302、304、308、309、310、316、317、321、347、349不銹鋼。


      2. 接合面要(yao)去皮(pi)、去除銹、油漆(qi)、油污等。


      3. 焊接時(shi)薄板在外側(ce)，組合(he)板總厚度為4t,最(zui)大板厚比3:1.


      4. 電極(ji)材料為RWMA之2級、3級或12級，但板厚3.5mm以上脈沖焊時用3級、1級。


      5. 電極形狀為錐(zhui)形，頂端直徑為d 。


     6. 最小(xiao)焊(han)點(dian)(dian)間距是(shi)不考慮補償(chang)鄰近點(dian)(dian)分(fen)流的最小(xiao)值，如果間距小(xiao)于此，對分(fen)流必須給予(yu)補償(chang)；若三板(ban)重合，則要補償(chang)30%。

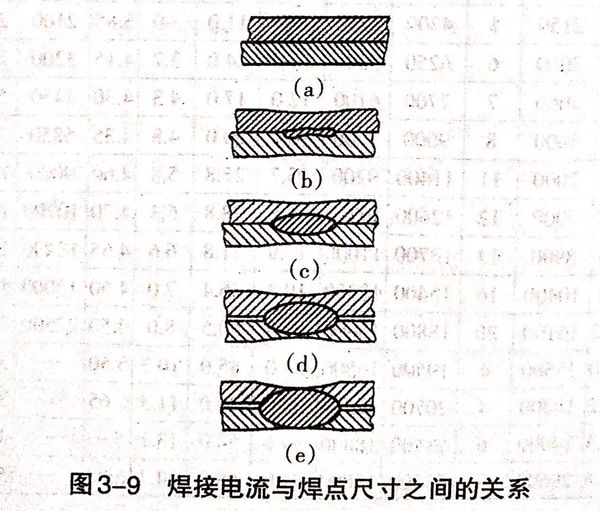

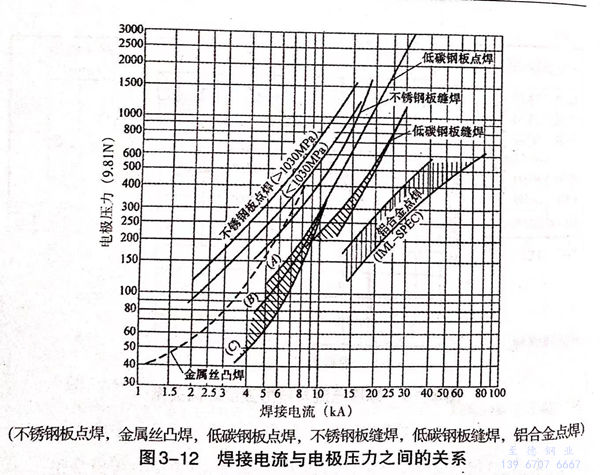

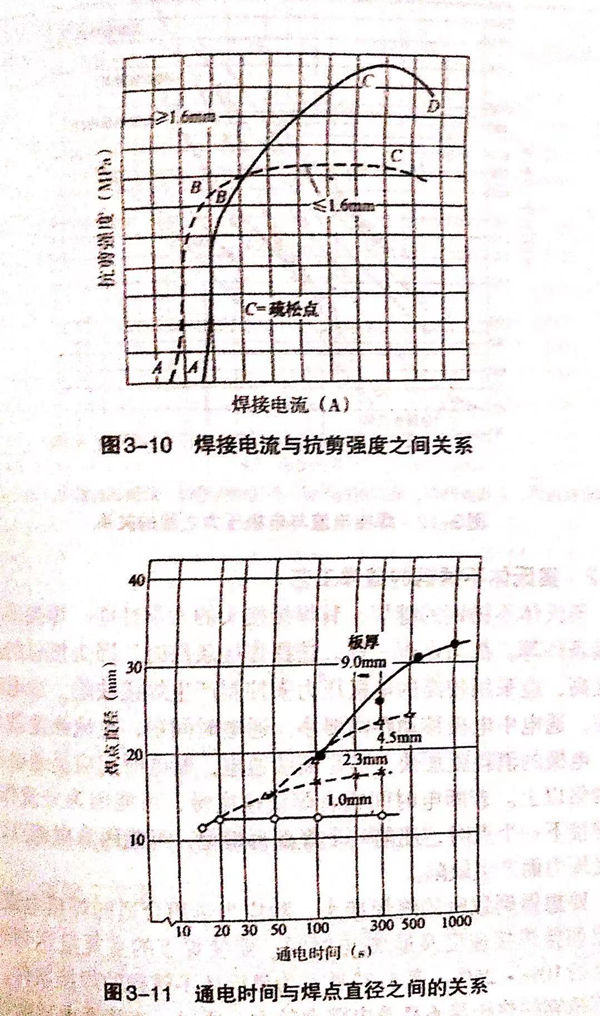

  在(zai)點(dian)焊(han)(han)的焊(han)(han)接(jie)(jie)條件中焊(han)(han)接(jie)(jie)電(dian)流(liu)、通電(dian)時間(jian)和電(dian)極壓力這三大條件最重要，對接(jie)(jie)頭強度(du)有(you)影響。圖3-9所示為焊(han)(han)接(jie)(jie)電(dian)流(liu)與(yu)(yu)焊(han)(han)點(dian)尺寸之間(jian)的關(guan)系(xi)(xi)。圖3-10所示為焊(han)(han)接(jie)(jie)電(dian)流(liu)與(yu)(yu)抗剪強度(du)之間(jian)的關(guan)系(xi)(xi)，圖3-11所示為通電(dian)時間(jian)與(yu)(yu)焊(han)(han)點(dian)直(zhi)徑之間(jian)的關(guan)系(xi)(xi)，圖3-12所示為焊(han)(han)接(jie)(jie)電(dian)流(liu)與(yu)(yu)電(dian)極壓力之間(jian)的關(guan)系(xi)(xi)。
