乙烯蒸餾(liu)塔縱縫埋弧(hu)焊：乙烯蒸餾塔材質為低溫鋼（09Mn2V正火），板厚(hou)為12mm,工(gong)作溫度-70℃;工(gong)作壓力0.6MPa.采用埋(mai)弧焊，焊接工(gong)藝(yi)為如下。

1. 焊(han)接材料

  焊絲(si)為(wei)H08Mn2MoVA,焊劑為(wei)HJ250,使(shi)用前(qian)300~350℃烘干，保溫2h。

2. 焊前準備(bei)

  焊前將坡口兩(liang)側(ce)各50mm范圍內水(shui)分、油污及污物(wu)清除(chu)干凈(jing)，并除(chu)銹及氧化皮，直至露(lu)出金屬光澤。

  坡口(kou)形(xing)式(shi)為I形(xing)，根(gen)部間隙為4mm.采(cai)用(yong)(yong)(yong)直流(liu)反(fan)接電源(yuan)。焊接定(ding)位(wei)焊時采(cai)用(yong)(yong)(yong)W707焊條(tiao)，焊前(qian)烘干350℃并(bing)保溫2h.采(cai)用(yong)(yong)(yong)ф4mm焊條(tiao)，焊接電流(liu)為140~180A.

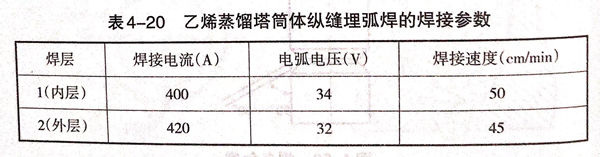

  焊(han)接(jie)第(di)一層(ceng)內(nei)焊(han)縫時采用焊(han)劑墊，并使焊(han)劑墊與筒(tong)體(ti)緊(jin)密貼合，不(bu)得有(you)間(jian)隙。焊(han)接(jie)工藝參數(shu)見表4-20。
