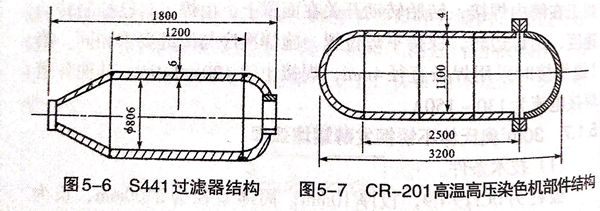

化(hua)纖(xian)設備S441過濾器(qi)結(jie)構如圖(tu)5-6所示，其材(cai)質(zhi)為1Cr18Ni12Mo2.

 CR-201高溫高壓染色機部件結構如圖5-7所示。其材質為06Cr18Ni11Ti.

1. 焊接設備

  采用LH-300型等(deng)離子弧焊機。焊槍為大電流等離子弧焊槍及對中可調式焊槍。使用的噴嘴為有壓縮段的收斂擴散三孔型。

2. 焊接參數

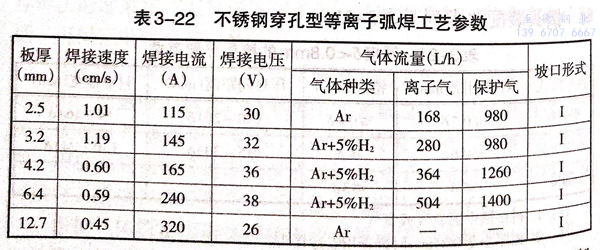

  等(deng)離子(zi)弧焊(han)焊(han)接參數見表3-22.

3. 焊接工藝要點

 ①. 坡(po)口形(xing)式為Ⅰ形(xing)。板材經剪(jian)床下料(liao)，使(shi)用丙酮清除油污后即可(ke)進(jin)行(xing)裝(zhuang)配(pei)、焊接。

 ②. 接頭(tou)裝(zhuang)配時不留間(jian)隙，使剪口方(fang)向(xiang)一致（剪口向(xiang)上），進行(xing)裝(zhuang)配定位，定位焊(han)縫間(jian)距(ju)≤300mm。

 ③. 直縫及簡(jian)體縱縫在焊接(jie)卡具中焊接(jie)并裝有引(yin)弧板(ban)及引(yin)出板(ban)。

 ④. 筒體(ti)環縫焊(han)接接頭處有30mm左右的重疊，熄弧時(shi)焊(han)件停轉，電(dian)流、氣流同時(shi)衰減(jian)，并且電(dian)流衰減(jian)較(jiao)慢，焊(han)絲繼續(xu)送進以填滿(man)弧坑。

 ⑤. 為(wei)保(bao)證焊(han)接質(zhi)量及(ji)合理使用保(bao)護氣體，焊(han)縫的保(bao)護形式采(cai)用以(yi)下幾種：焊(han)縫背面為(wei)分段跟蹤(zong)通氣保(bao)護；焊(han)縫正(zheng)面附(fu)加拖(tuo)罩(zhao)保(bao)護。直(zhi)形及(ji)弧形拖(tuo)罩(zhao)長度均為(wei)150mm,分別用于直(zhi)縫及(ji)環縫焊(han)接，弧形拖(tuo)罩(zhao)半(ban)徑為(wei)焊(han)件半(ban)徑加5~8mm.

4. 焊接(jie)質(zhi)量(liang)分析

  接頭(tou)抗拉強度為(wei)580~590MPa,冷彎角α>120°.接頭(tou)經檢(jian)驗無裂紋。經腐蝕試驗及金相分(fen)析(xi)，焊(han)縫(feng)質量達到(dao)產(chan)品的技術(shu)要(yao)求。
