022Cr11Ti鋼是一種超低碳的鐵素體不(bu)銹(xiu)鋼，具有良好的成形性、經濟性、耐蝕性、抗氧化性等綜合性能，斷續高溫使用溫度為815℃，連續使用溫度為675℃。


  022Cr11Ti鋼的(de)開(kai)始熱加工溫(wen)度(du)為(wei)(wei)1100～1150℃，卷取溫(wen)度(du)約(yue)600℃，熱軋帶坯在罩式爐內(nei)退火工藝(yi)為(wei)(wei)（830～870℃）x8h，冷軋帶的(de)退火溫(wen)度(du)控制(zhi)在（860±10）℃。退火后的(de)力學性(xing)能見(jian)表9.26。

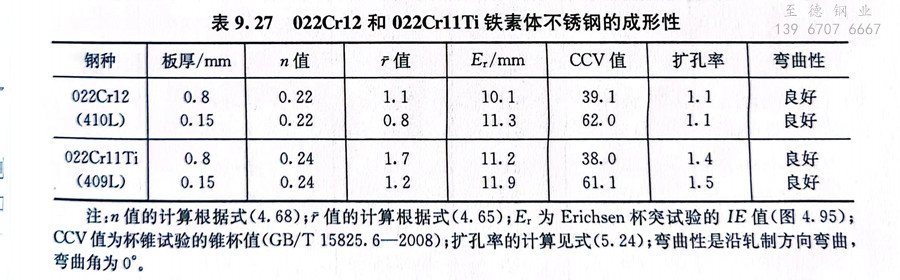

  022Cr11Ti鋼(gang)由于(yu)低(di)的(de)(de)(de)碳、氮含(han)量(liang)又加(jia)(jia)入(ru)(ru)鈦(tai)，鋼(gang)板平行面｛111｝較發達，因此(ci)值較高，深拉(la)伸(shen)性(xing)(xing)能(neng)較好(hao)(hao)(hao)，當(dang)鈦(tai)的(de)(de)(de)加(jia)(jia)入(ru)(ru)量(liang)為C＋N的(de)(de)(de)10倍以上時可得到高的(de)(de)(de)r值。022Cr11Ti鋼(gang)還(huan)具有較好(hao)(hao)(hao)的(de)(de)(de)脹形(xing)性(xing)(xing)。脹形(xing)性(xing)(xing)是以形(xing)變強化指(zhi)數n為指(zhi)標的(de)(de)(de)（式（4.68）），置換式固(gu)溶(rong)元素和間隙式固(gu)溶(rong)元素對(dui)n值均有不利影響(xiang)（表4.14）。022Cr11Ti鋼(gang)中的(de)(de)(de)鉻元素和碳、氮的(de)(de)(de)含(han)量(liang)均低(di)并(bing)加(jia)(jia)入(ru)(ru)微量(liang)的(de)(de)(de)鈦(tai)，因此(ci)具有良(liang)好(hao)(hao)(hao)的(de)(de)(de)脹形(xing)性(xing)(xing)。表9.27為022Cr12和022Cr11Ti鐵(tie)素體不銹(xiu)鋼(gang)的(de)(de)(de)成形(xing)性(xing)(xing)對(dui)比(bi)。


表 27.jpg


  022Cr11Ti鋼有良好的(de)(de)焊接性(xing)，可采用各(ge)種方法焊接，焊接時輸入的(de)(de)熱量應該小(xiao)些，避免晶粒過分長大(da)。


  022Cr11Ti鋼廣泛用(yong)于汽(qi)車排(pai)氣(qi)系統中，如消音器、尾(wei)氣(qi)管、觸媒轉(zhuan)換器殼體等(deng)(deng)。煤(mei)氣(qi)燃燒噴嘴等(deng)(deng)需深拉(la)伸成形部件也大量采用(yong)022Cr11Ti鋼。
