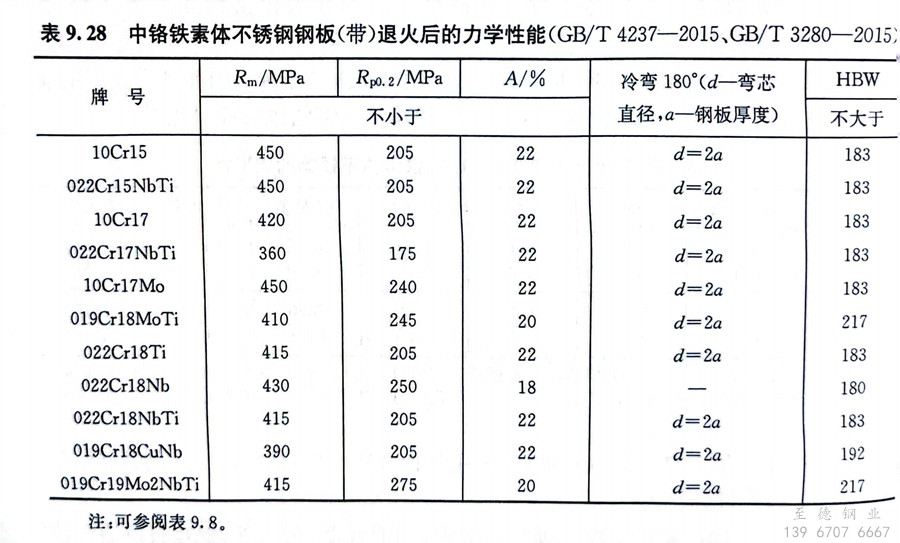

10Cr15是一種中鉻鐵素體不銹(xiu)鋼，有良好的耐蝕性和較好的焊接性。該鋼的始鍛溫度為1040～1120℃，終鍛溫度為705～790℃，鍛后空冷，退火溫度為780～850℃，快冷或緩冷，退火后的力學性能見表9.28。

  10Cr15不銹(xiu)鋼用(yong)于建筑內裝飾、重油燃(ran)燒室(shi)部(bu)件(jian)(jian)、家庭(ting)用(yong)具、家用(yong)電器部(bu)件(jian)(jian)。該鋼的(de)(de)韌脆轉變溫度在室(shi)溫以(yi)上(shang)，對缺(que)口敏(min)感，不適于做室(shi)溫以(yi)下(xia)的(de)(de)承(cheng)載零件(jian)(jian)。

  10Cr17 不銹鋼是一種耐蝕性良好的通用鋼。該鋼易于熱加工，適合的熱變形溫度為1050～1150℃，為了獲得細的晶粒和較好的塑性，熱變形終止溫度應小于800℃并盡量低，同時在此溫度下應有足夠的變形量。該鋼退火溫度為780～800℃，空冷，其退火后的力學性能見表9.28。

  10Cr17 不銹鋼(gang)可以(yi)焊接，在碳含量(liang)較高而(er)鉻含量(liang)較低時(shi)，其組織結(jie)構為鐵素體十少量(liang)珠光體或鐵素體十碳化物。由于(yu)它的韌脆轉變溫(wen)度在室(shi)溫(wen)以(yi)上，且對缺(que)口(kou)敏感(gan)，不適(shi)宜制作室(shi)溫(wen)以(yi)下(xia)承受載荷(he)的設(she)備和部(bu)件(jian)，通常使用的鋼(gang)材截面尺寸不允許超過4mm。

  10Cr17 不銹鋼有晶間腐蝕傾向，其敏化溫度范圍在400～600℃，在700～850℃進行穩定化處理，敏化消失。在10Cr17鋼中加入5wc～0.80％的Ti可以抑制其晶間腐蝕傾向。

  10Cr17 不銹鋼在(zai)大氣(qi)(qi)、水蒸(zheng)氣(qi)(qi)等介質(zhi)中(zhong)具有不銹性，當介質(zhi)中(zhong)含有較多氯(lv)離(li)子時(shi)，則耐(nai)銹性不足(zu)，在(zai)氧化性類溶液中(zhong)有良好的(de)耐(nai)蝕性，尤其在(zai)稀硝酸中(zhong)。該鋼主要(yao)用于(yu)(yu)(yu)生產硝酸、氨酸的(de)化工設備，也可用于(yu)(yu)(yu)制造食品和釀酒的(de)設備、管道，薄板(ban)廣泛用于(yu)(yu)(yu)建筑內裝修(xiu)、日用辦公設備、廚房器具、汽(qi)車裝修(xiu)、氣(qi)(qi)體燃燒器等。
