019Cr25Mo4Ni4NbTi 簡稱25-4-4，是1974年瑞典開發的一種超(chao)級鐵素體不銹鋼(gang)，并經過不斷的改進而成。由于C＋N≤0.025％，并加入了Nb＋Ti，防止了晶間腐蝕傾向，并且具有低的韌脆轉變溫度和較高的室溫韌性。該鋼的耐點(dian)蝕和耐縫隙(xi)腐(fu)蝕的性能優良。當溫度不大于100℃，水中Cl^-濃度不大于30％時，該鋼不產生氯化物應力腐蝕。

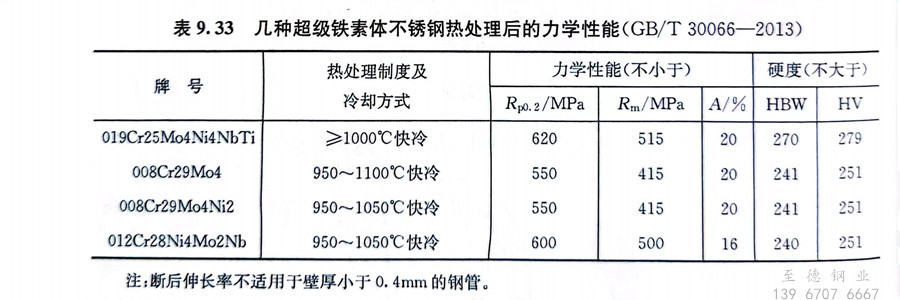

 019Cr25Mo4Ni4NbTi 鋼(gang)的(de)冷、熱加工性能(neng)良好(hao)。由于(yu)該鋼(gang)的(de)屈服強度高，為奧氏體不(bu)銹鋼(gang)的(de)2～3倍，故在冷成形的(de)最初階(jie)段需(xu)要較大的(de)能(neng)量，而隨后又(you)由于(yu)該鋼(gang)的(de)冷作硬化傾(qing)向低，一(yi)般不(bu)需(xu)要進行中(zhong)間退火。該鋼(gang)不(bu)適宜(yi)拉(la)伸(shen)成形。表(biao)9.33為幾種(zhong)超(chao)級鐵(tie)素體不(bu)銹鋼(gang)的(de)熱處(chu)理制度及其力學性能(neng)。

 019Cr25Mo4Ni4NbTi 鋼(gang)有良好的可焊(han)性，焊(han)前不需預(yu)熱，焊(han)后(hou)不需熱處理(li)，焊(han)接接頭無晶間腐蝕(shi)傾向。
