022Cr19Ni5Mo3Si2N 雙相鋼系引自瑞典的3RE60＋N。3RE60是20世紀60年代初瑞典開發的牌號，是最早應用的Cr18型雙相不銹(xiu)鋼(gang)，鋼的氮含量不大于0.06％。為了調整相比例和提高耐孔蝕性能，氮含量增加至0.12％，牌號為3RE60+N。

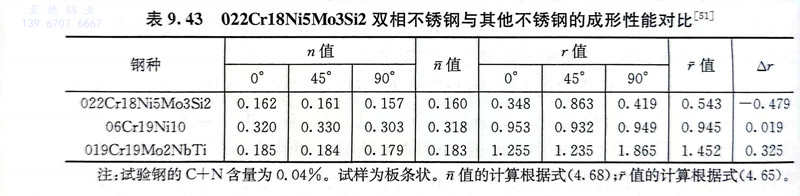

 該(gai)鋼的熱塑性(xing)較(jiao)(jiao)(jiao)好，熱加(jia)工范圍較(jiao)(jiao)(jiao)寬，在900～1200℃均能(neng)變形(xing)，其冷成形(xing)性(xing)和冷加(jia)工性(xing)較(jiao)(jiao)(jiao)奧氏體鋼差，與超低碳的鐵(tie)素體鋼相近，其r值、n值、Δr可參考(kao)表9.43。

 該鋼的(de)正常固溶溫度為(wei)980～1050℃，可(ke)獲(huo)得(de)適宜(yi)的(de)相比例和(he)良(liang)好(hao)的(de)綜合力(li)學性(xing)能，消除(chu)應(ying)力(li)和(he)軟化處理亦可(ke)選用此工藝(yi)。該鋼在(zai)300～950℃加熱，有σ、x等脆性(xing)相的(de)析出，降低鋼的(de)韌性(xing)和(he)耐腐蝕性(xing)。該鋼還(huan)有良(liang)好(hao)的(de)可(ke)焊(han)性(xing)。

該鋼的耐點蝕性能優于06Cr19Ni10（304）和022Cr17Ni12Mo2（316L）鋼，是一種耐應力腐蝕的專用不銹鋼，但在高濃度的MgCl₂溶液中卻有較高的應力腐蝕破裂敏感性，但仍好于18Cr-8Ni奧氏體不銹鋼的耐應力腐蝕性能。

 該鋼主要用于(yu)造紙、煉油、化肥(fei)、化工(gong)和(he)石油等(deng)工(gong)業領域，大多數用于(yu)制(zhi)作熱交換器、冷(leng)凝冷(leng)卻器等(deng)，在(zai)許多情況(kuang)下可代替(ti)06Cr19Ni10和(he)022Cr17Ni12Mo2 鋼用于(yu)發生應力(li)腐蝕破裂(lie)的環境，也可利用其(qi)高的腐蝕疲勞強(qiang)度制(zhi)作造紙壓力(li)滾(gun)筒機(ji)、甲銨泵(beng)泵(beng)體等(deng)。
