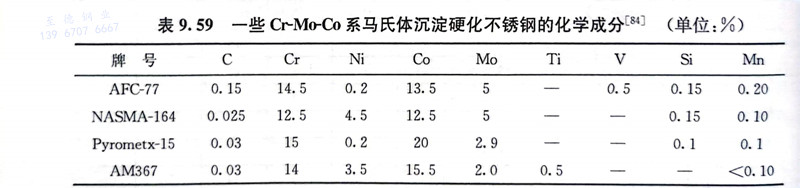

繼上述一些馬氏體沉淀硬化不銹鋼之后，一些研究者發現鈷和鉬同時加入Cr13型不銹鋼中可以使馬氏體的沉淀硬化效應特別強烈，從而開發出一些Cr-Mo-Co 系馬氏體沉淀硬化不銹鋼，其化學成分見表9.59。

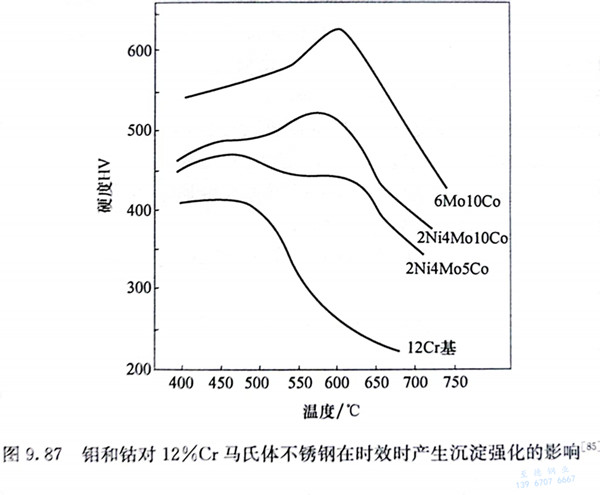

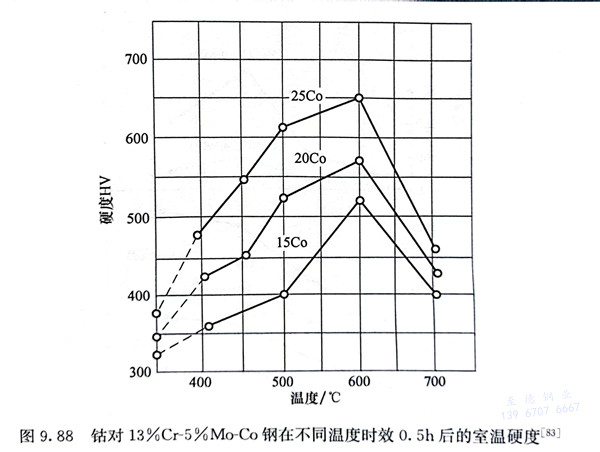

從圖9.87可(ke)(ke)看出，在12％Cr基礎(chu)上加(jia)(jia)入鉬(mu)(mu)和鈷(gu)，隨著(zhu)(zhu)它們(men)含(han)(han)(han)量(liang)的(de)增(zeng)(zeng)(zeng)加(jia)(jia)，經(jing)淬火后(hou)(hou)(hou)在550～600℃時效(xiao)時，沉(chen)(chen)淀(dian)(dian)硬(ying)化(hua)(hua)峰值強(qiang)(qiang)烈升高(gao)(gao)(gao)。鉬(mu)(mu)的(de)作用(yong)(yong)尤其(qi)顯著(zhu)(zhu)，當鉬(mu)(mu)含(han)(han)(han)量(liang)超過(guo)(guo)4％時，600℃時效(xiao)后(hou)(hou)(hou)硬(ying)度值可(ke)(ke)超過(guo)(guo)500HV，但當鉬(mu)(mu)含(han)(han)(han)量(liang)到(dao)8％時，由于出現(xian)不能(neng)高(gao)(gao)(gao)溫固溶的(de)x相(xiang)而出現(xian)脆(cui)性。因(yin)(yin)此，Cr-Mo-Co系馬氏體沉(chen)(chen)淀(dian)(dian)硬(ying)化(hua)(hua)不銹鋼中(zhong)(zhong)鉬(mu)(mu)含(han)(han)(han)量(liang)必須(xu)控制在一(yi)(yi)定(ding)范圍內。鋼中(zhong)(zhong)的(de)鈷(gu)含(han)(han)(han)量(liang)對沉(chen)(chen)淀(dian)(dian)硬(ying)化(hua)(hua)效(xiao)應也(ye)有很大影響，隨鈷(gu)含(han)(han)(han)量(liang)增(zeng)(zeng)(zeng)加(jia)(jia)，時效(xiao)后(hou)(hou)(hou)的(de)硬(ying)度顯著(zhu)(zhu)增(zeng)(zeng)(zeng)高(gao)(gao)(gao)（圖9.88）。鈷(gu)在沉(chen)(chen)淀(dian)(dian)相(xiang)中(zhong)(zhong)的(de)含(han)(han)(han)量(liang)很低(di)，鈷(gu)的(de)加(jia)(jia)入增(zeng)(zeng)(zeng)強(qiang)(qiang)沉(chen)(chen)淀(dian)(dian)硬(ying)化(hua)(hua)效(xiao)應可(ke)(ke)能(neng)有兩(liang)方面的(de)作用(yong)(yong)，它除了本身增(zeng)(zeng)(zeng)強(qiang)(qiang)了沉(chen)(chen)淀(dian)(dian)強(qiang)(qiang)化(hua)(hua)效(xiao)應外，還可(ke)(ke)以減少鉬(mu)(mu)在基體中(zhong)(zhong)的(de)溶解度，使沉(chen)(chen)淀(dian)(dian)相(xiang)增(zeng)(zeng)(zeng)多。鈷(gu)還可(ke)(ke)以平衡(heng)因(yin)(yin)鉬(mu)(mu)的(de)增(zeng)(zeng)(zeng)加(jia)(jia)導(dao)致的(de)δ鐵素體形成(cheng)傾(qing)向。鈷(gu)含(han)(han)(han)量(liang)從0％增(zeng)(zeng)(zeng)至8％時是升高(gao)(gao)(gao)Ms點的(de)，鈷(gu)含(han)(han)(han)量(liang)再增(zeng)(zeng)(zeng)高(gao)(gao)(gao)將(jiang)逐漸降低(di)Ms點，這(zhe)類鋼中(zhong)(zhong)鈷(gu)含(han)(han)(han)量(liang)一(yi)(yi)般控制在10％～20％。釩形成(cheng)穩定(ding)的(de)VC，對鋼的(de)晶(jing)粒長大起抑制作用(yong)(yong)。
目前應用的(de)Cr-Mo-Co系馬(ma)氏體沉淀硬化不(bu)銹鋼(gang)有兩種(zhong)基本成分：一種(zhong)是(shi)以(yi)(yi)13％Cr-5％Mo-13％Co為(wei)基的(de)較高鉬含(han)量的(de)鋼(gang)；另一種(zhong)是(shi)以(yi)(yi)13％Cr-（2％～3％）Mo-（15％～20％）Co為(wei)基的(de)低鉬高鈷含(han)量的(de)鋼(gang)，如表9.59所(suo)示。

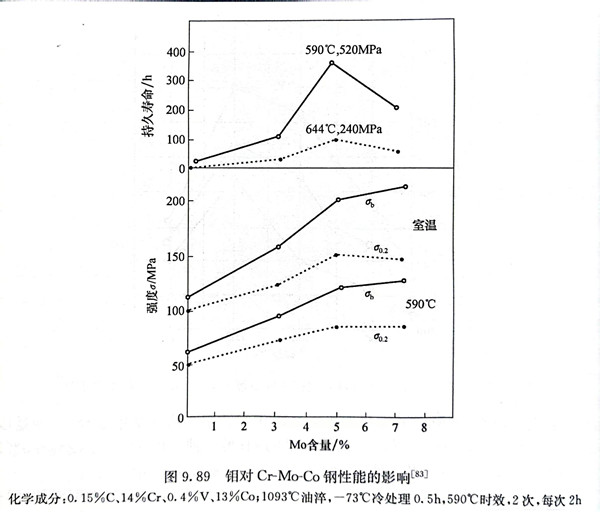

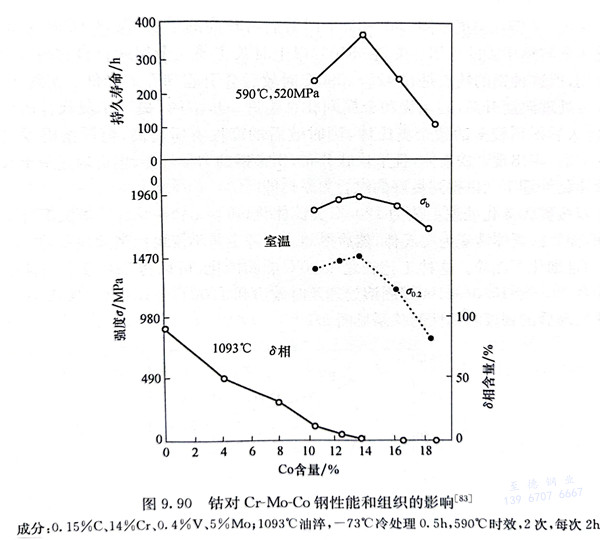

由圖9.89、圖9.90可見，5％Mo和13％Co配合可以得到最好的室溫和高溫強度及韌性的配合。鉬含量再增高，雖然短時強度有所增高，但持久強度反而降低。從組織上看，當鉬含量超過6％就出現8鐵素體。鉬含量在0％～5％時，隨著鉬含量增高，鋼的室溫強度、高溫強度和持久壽命都增加。在5％Mo的基礎上，鈷含量若超過14％，則室溫強度和高溫強度均降低，這是由于大量鈷降低M。點因而得到大量殘余奧氏體所致。當鈷含量由零增加到13％，室溫強度和高溫強度都增加。由圖9.90還可以看出，隨著鈷含量增加，鋼中δ鐵素體含量降低，到13％Co可得到全部奧氏體，消除了δ鐵素體的有害作用。
Cr-Mo-Co 馬(ma)氏體(ti)(ti)沉(chen)淀(dian)(dian)硬化(hua)不銹鋼(gang)經固溶(rong)處理冷(leng)(leng)卻到室溫，組織中(zhong)(zhong)除馬(ma)氏體(ti)(ti)外，還有(you)大量殘(can)余奧(ao)氏體(ti)(ti)，經-73℃冷(leng)(leng)處理，可(ke)使(shi)殘(can)余奧(ao)氏體(ti)(ti)大大減少。無(wu)碳的(de)(de)(de)Cr-Mo-Co鋼(gang)經冷(leng)(leng)處理后轉變(bian)為無(wu)碳的(de)(de)(de)合(he)金馬(ma)氏體(ti)(ti)，這(zhe)種馬(ma)氏體(ti)(ti)具(ju)(ju)有(you)較(jiao)(jiao)低的(de)(de)(de)硬度，以及(ji)較(jiao)(jiao)高(gao)的(de)(de)(de)塑性(xing)和(he)(he)韌性(xing)，有(you)較(jiao)(jiao)小的(de)(de)(de)加工硬化(hua)傾向(xiang)，其硬度在(zai)30HRC左(zuo)右(you)，可(ke)以直(zhi)接(jie)進(jin)行冷(leng)(leng)變(bian)形(xing)，冷(leng)(leng)變(bian)形(xing)后的(de)(de)(de)板材可(ke)直(zhi)接(jie)進(jin)行時效(xiao)處理，只(zhi)有(you)在(zai)高(gao)變(bian)形(xing)量下(xia)才需要中(zhong)(zhong)間退火(huo)。對碳含量在(zai)0.15％左(zuo)右(you)的(de)(de)(de)Cr-Mo-Co鋼(gang)，由于加入了(le)起(qi)沉(chen)淀(dian)(dian)強化(hua)的(de)(de)(de)合(he)金元素和(he)(he)碳的(de)(de)(de)固溶(rong)強化(hua)雙重強化(hua)作(zuo)用，其馬(ma)氏體(ti)(ti)具(ju)(ju)有(you)較(jiao)(jiao)高(gao)的(de)(de)(de)硬度，如AFC-77（12Cr14Co13Mo5V）鋼(gang)硬度達50HRC左(zuo)右(you)，不能進(jin)行冷(leng)(leng)變(bian)形(xing)。
