橡膠(jiao)是一種良好(hao)的耐酸(suan)又耐堿的非(fei)金屬防腐蝕(shi)(shi)材料，特別對氫(qing)氟酸(suan)有很好(hao)的耐蝕(shi)(shi)性。
橡(xiang)膠(jiao)分(fen)天然(ran)橡(xiang)膠(jiao)和(he)合成(cheng)橡(xiang)膠(jiao)兩(liang)大類。用(yong)于化工防(fang)腐蝕襯里，以天然(ran)橡(xiang)膠(jiao)為(wei)多，經(jing)過(guo)硫化處理而(er)成(cheng)，具有一定的耐(nai)熱性能、機(ji)械強(qiang)度和(he)耐(nai)蝕性能。它可(ke)分(fen)為(wei)軟(ruan)橡(xiang)膠(jiao)、半硬橡(xiang)膠(jiao)和(he)硬橡(xiang)膠(jiao)三種（表4-20）。

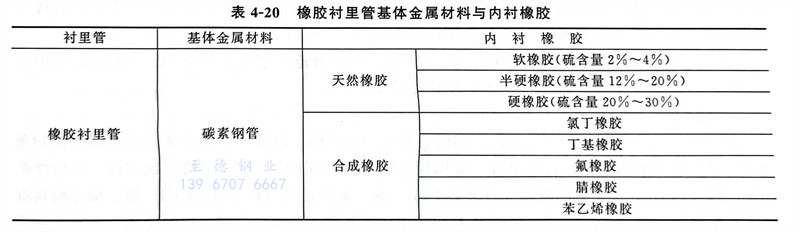

表4-20 橡膠襯(chen)里(li)管基體金屬材料(liao)與(yu)內襯(chen)橡膠
橡(xiang)膠(jiao)襯里層的選擇原則，主要應考慮腐蝕介(jie)質的特性(xing)、操作條件及(ji)具(ju)體施工的可能性(xing)。
①. 介質腐蝕性強(qiang)，但溫度(du)變(bian)化不(bu)大，無(wu)機械振動的管(guan)道、管(guan)件，宜用1～2層硬橡膠，總厚度(du)約為3~6mm。
②. 對(dui)于腐蝕性(xing)氣體，為了避免(mian)氣體的(de)擴散滲透作用，用2層硬橡(xiang)膠(jiao)襯(chen)里為宜。
③. 凡(fan)介質含有固體(ti)懸(xuan)浮物，需(xu)(xu)考慮耐(nai)磨(mo)性時，可(ke)采用厚2mm硬橡膠制作(zuo)底(di)層(ceng)，再襯(chen)貼(tie)所(suo)需(xu)(xu)厚度軟(ruan)橡膠制作(zuo)面層(ceng)。
④. 管道(dao)、設備外(wai)表面可能經受撞擊時，可采用(yong)軟(ruan)橡膠制作底層，半(ban)硬(ying)橡膠制作面層。
⑤. 在真(zhen)空條件下(xia)，一般不采(cai)用軟(ruan)橡膠(jiao)制(zhi)作底層。
⑥. 在有劇烈(lie)振(zhen)動的場合(he)，不能使用橡(xiang)膠襯里(li)。
⑦. 在(zai)同(tong)一管件(jian)、設備上，不(bu)能同(tong)時用(yong)硫(liu)化條件(jian)不(bu)同(tong)的兩種(zhong)硬(ying)橡(xiang)膠(jiao)(jiao)或(huo)軟橡(xiang)膠(jiao)(jiao)進行橡(xiang)膠(jiao)(jiao)襯(chen)里(li)。
1. 使用溫(wen)度
硬(ying)橡(xiang)(xiang)膠(jiao)(jiao)襯(chen)里長期(qi)使用溫(wen)度(du)為(wei)0～65℃，短時間(jian)加(jia)熱允許(xu)提高(gao)至80℃；半硬(ying)橡(xiang)(xiang)膠(jiao)(jiao)、軟橡(xiang)(xiang)膠(jiao)(jiao)及硬(ying)橡(xiang)(xiang)膠(jiao)(jiao)復合襯(chen)里的使用溫(wen)度(du)為(wei)-25～75℃，軟橡(xiang)(xiang)膠(jiao)(jiao)襯(chen)里短時間(jian)加(jia)熱允許(xu)提高(gao)至100℃。
根據目(mu)前(qian)資源，天(tian)然(ran)橡(xiang)膠、順(shun)丁(ding)(ding)橡(xiang)膠、丁(ding)(ding)基橡(xiang)膠等制作(zuo)軟橡(xiang)膠襯里(li)，使用溫(wen)度約(yue)為-60～＋65℃；丁(ding)(ding)腈橡(xiang)膠、丁(ding)(ding)苯橡(xiang)膠、乙丙橡(xiang)膠等也可(ke)在-30～＋50℃的情(qing)況下制作(zuo)襯里(li)使用。
橡(xiang)(xiang)膠(jiao)(jiao)(jiao)的(de)(de)(de)使用壽命與使用溫(wen)度(du)(du)有(you)關，溫(wen)度(du)(du)過高，會加速(su)橡(xiang)(xiang)膠(jiao)(jiao)(jiao)的(de)(de)(de)老化，破壞橡(xiang)(xiang)膠(jiao)(jiao)(jiao)與金屬(shu)間的(de)(de)(de)結合力，導致脫落：溫(wen)度(du)(du)過低，橡(xiang)(xiang)膠(jiao)(jiao)(jiao)會失去彈性(xing)(xing)（橡(xiang)(xiang)膠(jiao)(jiao)(jiao)的(de)(de)(de)線脹系數比金屬(shu)大3倍）。由于兩(liang)種基材收縮不一，導致應力集(ji)中而拉(la)裂橡(xiang)(xiang)膠(jiao)(jiao)(jiao)層。由于軟(ruan)橡(xiang)(xiang)膠(jiao)(jiao)(jiao)的(de)(de)(de)彈性(xing)(xing)比硬橡(xiang)(xiang)膠(jiao)(jiao)(jiao)好，故它的(de)(de)(de)耐寒性(xing)(xing)也較(jiao)好。
2. 使(shi)用壓力
一般用(yong)于壓力低(di)于0.6MPa、真(zhen)空度不大于80kPa的(de)場合。橡膠(jiao)(jiao)襯里的(de)管(guan)件(jian)(jian)有彎頭、三通(tong)、四(si)通(tong)等。襯膠(jiao)(jiao)管(guan)子與管(guan)件(jian)(jian)均(jun)應用(yong)焊接(jie)(jie)法蘭連接(jie)(jie)。
