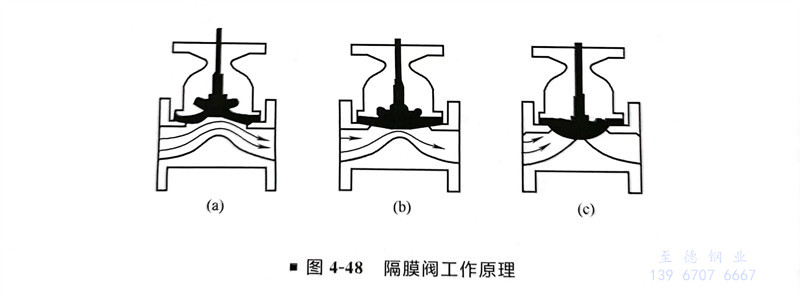

隔膜閥（Diaphragm Valve）的結構形式，與一般閥門很不相同，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜(mo)閥的工作原理如圖4-48所示。
1. 隔(ge)膜閥(fa)的分類
隔膜閥按結(jie)構形式可(ke)分為以下幾類：
a. 屋(wu)脊式(shi)

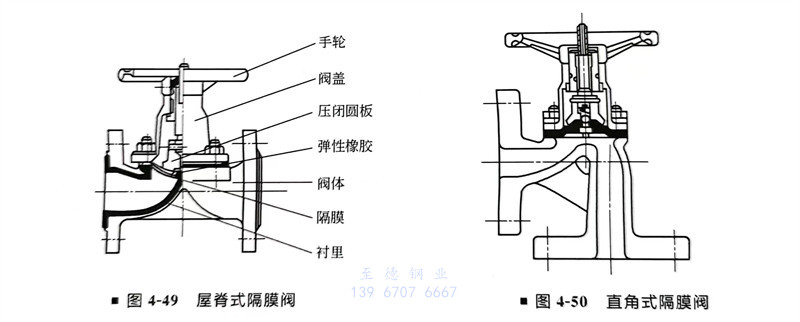

也稱(cheng)突緣式(shi)，是最基本的一類。其結構(gou)如圖4-49所(suo)示(shi)。從圖中可(ke)以看(kan)出，閥(fa)體是襯里的。隔膜(mo)閥(fa)閥(fa)體襯里，就是為了發揮(hui)它的耐腐蝕特(te)性。這類結構(gou)，除直通式(shi)之外(wai)，還可(ke)制成直角式(shi)，如圖4-50所(suo)示(shi)。
b. 截止式

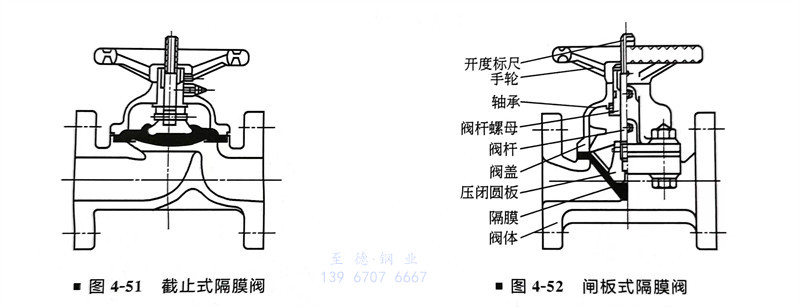

其(qi)結(jie)構形狀與截止閥(fa)(fa)相(xiang)似(si)，如圖4-51所(suo)示。這種形式(shi)的閥(fa)(fa)門，流體(ti)阻力(li)比(bi)屋脊(ji)式(shi)大(da)，但(dan)密封(feng)面(mian)積大(da)，密封(feng)性能好，可用于真(zhen)空度高的管道。
c. 閘板式(shi)
其結構形式與閘閥相似，如圖4-52所示。閘板式隔膜閥流體阻力最小，適合于輸送黏性物料。
隔膜(mo)材(cai)料常用天然(ran)橡(xiang)(xiang)膠(jiao)、氯丁橡(xiang)(xiang)膠(jiao)、丁腈橡(xiang)(xiang)膠(jiao)、異(yi)丁橡(xiang)(xiang)膠(jiao)、氟化橡(xiang)(xiang)膠(jiao)和聚(ju)全氟乙丙烯塑料（F46）等。
隔膜閥的缺(que)點(dian)是耐壓不高(gao)，一般(ban)在(zai)6kgf/cm(0.66MPa)之內；耐溫性能也受隔膜的限(xian)制(zhi)，一般(ban)只能耐60～80℃，最高(gao)（氟(fu)化橡膠）也不超過(guo)180℃。
2. 隔(ge)膜閥(fa)的特點及選(xuan)用
①. 流體(ti)阻力小。
②. 能(neng)用(yong)于(yu)(yu)含(han)硬質(zhi)懸浮物的介質(zhi)；由于(yu)(yu)介質(zhi)只與閥體和隔膜接觸(chu)，所以(yi)無需(xu)填料函(han)，不存(cun)在填料函(han)泄漏問(wen)題，對閥桿部分(fen)無腐蝕的可能(neng)。
③. 適用于有腐蝕性、黏性、漿液介質(zhi)。
④. 不能用于(yu)介質(zhi)壓力較高(gao)的場(chang)合(he)。
⑤. 隔膜材質(zhi)的推薦(jian)使用(yong)范圍見表4-68。

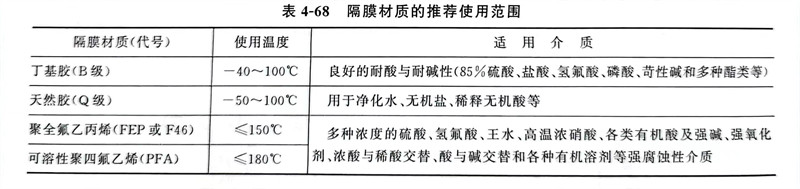

表4-68 隔膜(mo)材質的推薦使用范圍(wei)
丁基膠(jiao)（B級） -40~100℃ 良好的耐酸(suan)(suan)與耐堿性（85％硫酸(suan)(suan)、鹽酸(suan)(suan)、氫氟(fu)酸(suan)(suan)、磷(lin)酸(suan)(suan)、苛性堿和多種酯類等）
天然(ran)膠（Q級） -50~100℃ 用于凈化水、無機(ji)鹽、稀釋無機(ji)酸等
聚全(quan)氟乙丙烯（FEP或F46） ≤150℃ 多種濃(nong)度的(de)硫酸(suan)(suan)、氫氟酸(suan)(suan)、王水、高溫濃(nong)硝酸(suan)(suan)、各類有機酸(suan)(suan)及強堿(jian)(jian)、強氧化(hua)劑、濃(nong)酸(suan)(suan)與稀酸(suan)(suan)交替(ti)、酸(suan)(suan)與堿(jian)(jian)交替(ti)和各種有機溶劑等強腐蝕性介(jie)質
可(ke)溶(rong)性聚四氟(fu)乙(yi)烯（PFA） ≤180℃
