隔膜閥(fa)結構的最大特點是閥內隔膜能將工作介質與閥瓣、閥桿等部件分隔開來，使閥件不受介質腐蝕，介質也不會外漏，省去了密封結構。

 隔膜閥有屋脊式、截止式、直流式、直通式等幾種結構形式。

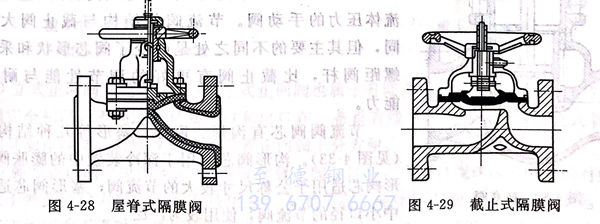

1. 屋脊式隔膜閥（見圖(tu)4-28)

  為最常(chang)用的(de)一(yi)種結構形式。關(guan)閉時，帶有隔膜的(de)閥瓣下移，使(shi)其與閥體(ti)的(de)脊背(bei)密封，達到切斷流體(ti)的(de)要求。其結構簡單(dan)，維修方便(bian)，流體(ti)阻力小，因而得到廣泛應用。

2. 截止式隔膜閥（見圖4-29)

  結(jie)構與截止閥(fa)(fa)相似(si)，類似(si)在(zai)截止閥(fa)(fa)的閥(fa)(fa)瓣下方裝置隔膜以隔斷(duan)流(liu)體。但其結(jie)構復雜，流(liu)體阻(zu)力大，目前已(yi)較少采用。

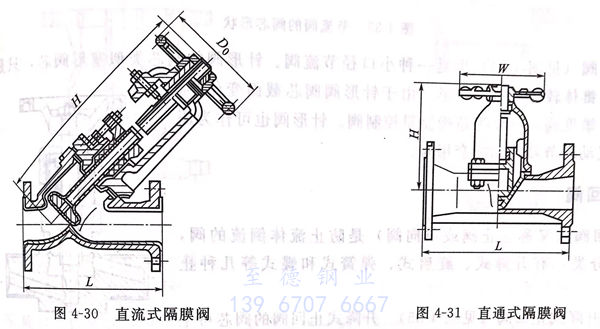

3. 直流(liu)式隔膜閥（見(jian)圖4-30)

  為截止式隔膜閥的改型結(jie)(jie)構(gou)(gou)，形同(tong)Y型閥，其結(jie)(jie)構(gou)(gou)仍很復(fu)雜，但改善了流(liu)體的流(liu)通狀態，減小(xiao)了阻力。

4. 直(zhi)通式(shi)隔膜(mo)閥（見圖4-31)

 其(qi)流體的流道近似直線，阻力(li)很小，適用(yong)于易阻塞的介質(zhi)。

 閘(zha)板(ban)式隔(ge)膜(mo)閥(fa)的通道及密(mi)封形(xing)式與閘(zha)閥(fa)相(xiang)似，因(yin)啟閉時隔(ge)膜(mo)變形(xing)及磨損很(hen)大，使用(yong)壽命短，所以(yi)已很(hen)少采用(yong)。
