①. 不銹鋼管(guan)道布置設計應符合管道及儀表流程圖的要求。
②. 不銹鋼管道布(bu)置應統(tong)籌規(gui)劃，做到安全(quan)可靠、經濟合(he)理、滿(man)足施(shi)工、操作、維(wei)修等(deng)方面的要求，并(bing)力求美(mei)觀整齊。
③. 在確定進出裝置（單(dan)元(yuan)）的(de)管道的(de)方(fang)位與敷設方(fang)式時(shi)，應做到內外協調。
④. 廠區內(nei)(nei)的全廠性管(guan)道(dao)(dao)的敷設(she)，應與廠區內(nei)(nei)的裝置（單元(yuan)）、道(dao)(dao)路、建筑物、構筑物等協調(diao)，一般沿廠區道(dao)(dao)路設(she)計廠內(nei)(nei)管(guan)廊(lang)，減(jian)少管(guan)道(dao)(dao)與鐵路、道(dao)(dao)路的交叉(cha)。
⑤. 不銹鋼(gang)管(guan)道應架空或地上敷設，特殊情況(kuang)下可(ke)敷設在管(guan)溝(gou)內。
⑥. 不(bu)銹鋼管道宜集中成排布置。地上的管道應敷設在管廊或管墩上。
⑦. 在(zai)管廊、管墩(dun)(dun)上布置(zhi)管道(dao)時，宜(yi)使管廊或管墩(dun)(dun)所(suo)受的垂直荷載、水平荷載均(jun)衡。
⑧. 全廠(chang)性管(guan)廊或管(guan)墩上（包(bao)括穿越(yue)涵洞(dong)）應留(liu)有10％～30％的(de)裕(yu)量(liang)，并(bing)考慮其荷重。裝置主管(guan)廊宜留(liu)有10％～20％的(de)裕(yu)量(liang)，并(bing)考慮其荷重。
⑨. 輸送介質對距離、角度、高差等有特殊要求的不銹鋼管道以及大口徑不銹鋼(gang)管道的布置，應符合設備布置設計的要求。
⑩. 不銹鋼(gang)管道布置不應妨(fang)礙設(she)備、機泵及其內部構(gou)件的(de)安裝、檢修和(he)消(xiao)防車(che)輛(liang)的(de)通行。
?. 不銹鋼管道布置應使管道系統具有必要的柔性。在保證管道柔性及管道對設備、機泵管口作用力和力矩不超過允許值的情況下，應使管道最短，組成件最少。
?. 應在管道規劃的同時考慮其支(zhi)承點設置，宜利(li)用管道的自然形狀達到自行補償(chang)。
?. 不銹鋼管道布置宜做到“步步高”或“步步低”，減少“氣袋”或“液袋”，否則應根據操作、檢修要求設置放空、放凈。管道布置應減少“盲腸”。
?. 氣(qi)液兩相流的(de)管(guan)道由一路(lu)分(fen)為兩路(lu)或多路(lu)時，管(guan)道布(bu)置(zhi)應考慮對稱性或滿足管(guan)道及儀表流程圖的(de)要求。
?. 不(bu)銹鋼管道除與閥門、儀表、設備等需要用法蘭或螺紋連接者外，應采用焊接連接。
?. 下列情況(kuang)應考慮法蘭、螺(luo)紋或其(qi)他可拆卸連接(jie)。
a. 因檢修、清(qing)洗(xi)、吹掃需(xu)拆卸的(de)場(chang)合。
b. 襯里(li)管道或夾套管道。
c. 管道由兩段異種材料組成且不宜用(yong)焊接連接者(zhe)。
d. 焊縫現(xian)場(chang)熱處理(li)有困難(nan)的管道連接點。
e. 公稱直(zhi)徑(jing)小(xiao)于或等于100mm的鍍鋅管(guan)道。
f. 設置(zhi)盲板或“8”字盲板的位置(zhi)。
?. 不銹(xiu)鋼蒸汽管道或可凝性氣體管道的支管宜從主管的上方相接。蒸汽冷凝液支管應從收回總管的上方接入。
?. 有毒介(jie)質(zhi)(zhi)管(guan)(guan)道(dao)應采用焊接連接，除有特殊需要外不得(de)采用法蘭或螺(luo)紋連接。有毒介(jie)質(zhi)(zhi)管(guan)(guan)道(dao)應有明顯標志以區別于其他管(guan)(guan)道(dao)。有毒介(jie)質(zhi)(zhi)管(guan)(guan)道(dao)不應埋地敷設。
?. 布置固體物(wu)料(liao)(liao)或含固體物(wu)料(liao)(liao)的(de)管道時，應使(shi)管道盡可能短(duan)、少(shao)拐彎和不出現死角。
a. 固(gu)體(ti)物料支管(guan)與主管(guan)的連接應順(shun)介質流向(xiang)斜接，夾(jia)角不宜大于45°。
b. 固體(ti)物料管道(dao)(dao)上彎管的彎曲半(ban)徑不應(ying)小(xiao)于(yu)管道(dao)(dao)公稱直徑的6倍。
c. 含(han)有(you)大量(liang)固(gu)體物(wu)料的漿液(ye)管道和高黏度(du)的液(ye)體管道應有(you)坡度(du)。
?. 不(bu)應(ying)在(zai)振動管(guan)道上(shang)彎矩大的部位設(she)置分支(zhi)管(guan)。
21. 在易產生振動(dong)的(de)管(guan)道（如往復式壓(ya)縮(suo)機(ji)、往復泵的(de)出口管(guan)道等）的(de)轉彎處，應采用(yong)彎曲(qu)半徑(jing)不小(xiao)于1.5倍公稱(cheng)直徑(jing)的(de)彎頭。分支管(guan)宜順介質流向斜接。
22. 從(cong)有(you)可能發(fa)生振(zhen)動的(de)管道上接出公稱(cheng)直徑(jing)小于或(huo)等于40mm的(de)支管時(shi)，無論支管上有(you)無閥(fa)門，連接處(chu)均應采取加強措施。
23. 自流的水平管道應有不小(xiao)于0.003的順介質流向(xiang)坡(po)度。

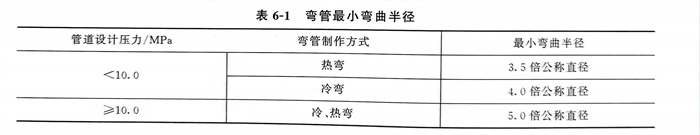

24. 各種不(bu)銹鋼(gang)彎管的最小彎曲半徑應符合表6-1。
25. 不銹鋼(gang)管(guan)道穿過建筑物的(de)樓板、屋頂或墻面(mian)時，應(ying)加套管(guan)，套管(guan)與(yu)管(guan)道間的(de)空隙應(ying)密封。套管(guan)的(de)直徑應大(da)于管(guan)道(dao)(dao)隔熱層的(de)外徑，并不得影響管(guan)道(dao)(dao)的(de)熱位(wei)移。管(guan)道(dao)(dao)上的(de)焊縫不應在套管(guan)內，并距離套管(guan)端部不應小(xiao)于150mm。套管(guan)應高出樓板(ban)、屋(wu)頂(ding)面50mm（圖6-1）。管(guan)道(dao)(dao)穿過屋(wu)頂(ding)時應設防雨罩。管(guan)道(dao)(dao)不應穿過防火墻(qiang)或(huo)防爆墻(qiang)。
26. 布置腐(fu)蝕(shi)性介質、有毒介質和(he)高壓管道時，應避免由于法蘭、螺紋和(he)填料密封等泄(xie)(xie)漏而造成對人身(shen)和(he)設(she)(she)備(bei)的危害。易泄(xie)(xie)漏部位應避免位于人行通道或機泵上方，否則應設(she)(she)安全防(fang)護。
27. 有隔(ge)熱(re)層(ceng)的(de)管(guan)(guan)道，在管(guan)(guan)墩、管(guan)(guan)架處(chu)應(ying)設管(guan)(guan)托(tuo)(tuo)(tuo)。無隔(ge)熱(re)層(ceng)的(de)管(guan)(guan)道，如(ru)無要(yao)求，可不(bu)設管(guan)(guan)托(tuo)(tuo)(tuo)。當隔(ge)熱(re)層(ceng)厚(hou)度(du)小于或等于80mm時，選(xuan)(xuan)用(yong)高100mm的(de)管(guan)(guan)托(tuo)(tuo)(tuo)；隔(ge)熱(re)層(ceng)厚(hou)度(du)大于80mm時，選(xuan)(xuan)用(yong)高150mm的(de)管(guan)(guan)托(tuo)(tuo)(tuo)；隔(ge)熱(re)層(ceng)厚(hou)度(du)大于130mm時，選(xuan)(xuan)用(yong)高200mm的(de)管(guan)(guan)托(tuo)(tuo)(tuo)。保(bao)冷(leng)管(guan)(guan)道應(ying)選(xuan)(xuan)用(yong)保(bao)冷(leng)管(guan)(guan)托(tuo)(tuo)(tuo)。
28. 廠(chang)(chang)區地形(xing)高差較大時，全廠(chang)(chang)性管道(dao)敷設應與地形(xing)高差保持一(yi)致，在適當位置調整管廊標(biao)高。管道(dao)的最(zui)小坡(po)度宜為0.002。管道(dao)變坡(po)點(dian)宜設在轉彎處或固(gu)定(ding)點(dian)附近。
29. 對于跨越、穿越廠區內(nei)鐵路(lu)和(he)道(dao)路(lu)的管道(dao)，在其跨越段或穿越段上不得(de)裝設閥門、金屬波(bo)紋管補(bu)償器和(he)法(fa)蘭、螺(luo)紋接頭等管道(dao)組成件。
30. 有(you)熱位移(yi)的(de)埋地管道(dao)，在管道(dao)強度允許的(de)條(tiao)件下可設置擋墩，否則(ze)應采取(qu)熱補償(chang)措施。

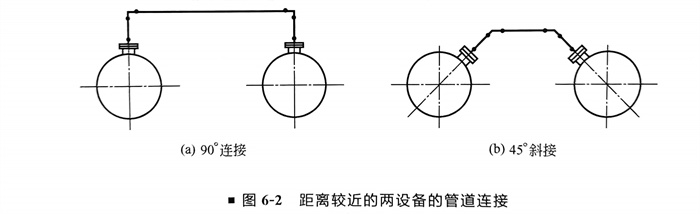

31. 距離較近的(de)兩設備(bei)的(de)連(lian)(lian)接(jie)(jie)管，最(zui)好不直接(jie)(jie)連(lian)(lian)（有波形伸縮器的(de)或設備(bei)中的(de)一個(ge)設備(bei)沒(mei)有同建筑物固(gu)定者除外）。一般(ban)采用90°連(lian)(lian)接(jie)(jie)或45°斜接(jie)(jie)，如(ru)圖6-2所示。
32. 大氣排放(fang)的相關(guan)規(gui)定。
a. 可燃氣(qi)體(ti)排氣(qi)筒(tong)、放空管的高度，應符合下列規定。

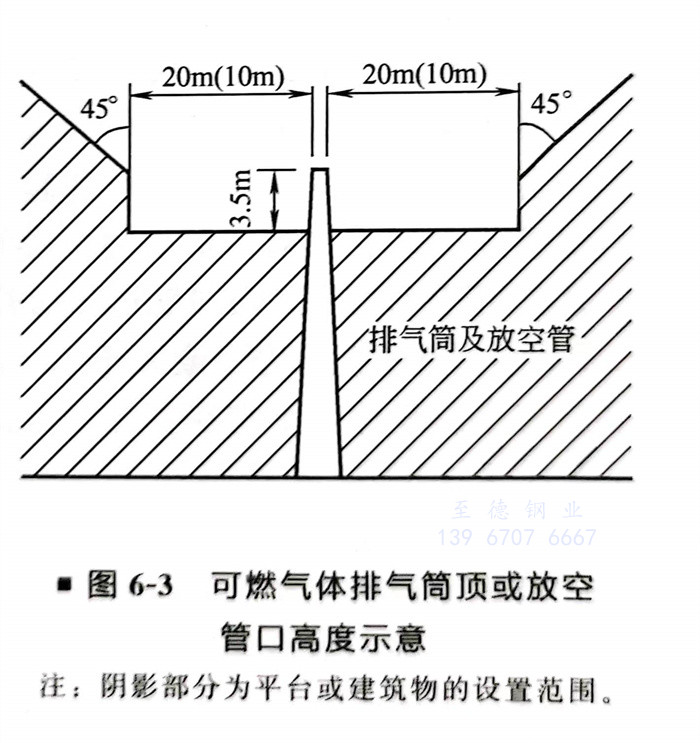

Ⅰ. 連續排(pai)放的(de)(de)可燃氣體(ti)排(pai)氣筒頂(ding)或(huo)放空管口(kou)，應高(gao)出20m范(fan)圍內的(de)(de)平(ping)臺(tai)或(huo)建(jian)筑(zhu)物頂(ding)3.5m以(yi)上。位于(yu)20m以(yi)外(wai)的(de)(de)平(ping)臺(tai)或(huo)建(jian)筑(zhu)物如圖6-3所(suo)示。
Ⅱ. 間歇排放(fang)的(de)(de)可(ke)燃氣體筒(tong)頂或(huo)放(fang)空管口，應高出10m范(fan)圍內的(de)(de)平(ping)臺或(huo)建筑物頂3.5m以(yi)上。位于10m以(yi)外的(de)(de)平(ping)臺或(huo)建筑物如(ru)圖(tu)6-3所示。
b. 向大氣排(pai)放的非可燃(ran)氣體放空管高(gao)度應符(fu)合(he)下(xia)列要求。
Ⅰ. 設備上(shang)或管道(dao)上(shang)的(de)放空(kong)管口(kou)應高(gao)出鄰(lin)近的(de)操(cao)作平臺2m以上(shang)。
Ⅱ. 緊靠建(jian)筑物(wu)(wu)、構(gou)筑物(wu)(wu)或其(qi)內部布置的設備(bei)或管道的放空口，應(ying)高出建(jian)筑物(wu)(wu)、構(gou)筑物(wu)(wu)2m以上。
c. GB50316《工業金屬管道設(she)計規范》對氣體排放的規定，引入(ru)了環境保護(hu)的國家標準。
Ⅰ. B類氣體的放空管管口及(ji)安全閥排放口與平臺或(huo)建筑物的相對(dui)距離應符合現行國家標準(zhun)GB 50160《石油(you)化工企業設(she)計防(fang)火規范》中的相應規定。
Ⅱ. 放空口位置(zhi)除上述要求外，還應符合(he)現行國家(jia)標準(zhun)GB/T 3840《制定地方大氣(qi)污染物排(pai)放標準(zhun)的技術方法》的規定。
33. GB 50316《工業金屬管(guan)道(dao)設(she)計規范》對B類流體進行了一些(xie)強制(zhi)的布置規定。
a. 在(zai)車間內(nei)或裝置內(nei)不便維修的區(qu)域，不宜將(jiang)輸送強腐蝕性及B類(lei)流體的管(guan)道敷(fu)設在(zai)地(di)下。
b. 在無可(ke)靠的(de)(de)通風條件及無安(an)全(quan)措施時，不得(de)在通行(xing)管溝內布置窒(zhi)息性及B類流體(ti)的(de)(de)管道(dao)。
c. B類流(liu)體的管道(dao)，不(bu)得安裝在通風不(bu)良的廠(chang)房內(nei)、室內(nei)的吊頂內(nei)及建(jian)（構）筑(zhu)物封閉(bi)的夾層內(nei)。
d. 密度(du)比環境(jing)空氣(qi)大的(de)室(shi)外B類氣(qi)體管道，當有法蘭、螺紋連(lian)接或有填料結構的(de)管道組成(cheng)件時，不應緊靠(kao)有門窗的(de)建筑物敷設。
e. B類(lei)流體的管道不(bu)得(de)穿過與其無(wu)關的建筑物(wu)。
f. B類流體的(de)管(guan)道(dao)不應在(zai)高溫管(guan)道(dao)兩(liang)側(ce)相鄰(lin)布置，也(ye)不應布置在(zai)高溫管(guan)道(dao)上方有熱影響的(de)位置。
g. B類流(liu)體(ti)管道與儀表及電氣的(de)電纜(lan)相鄰敷設時(shi)，平行凈(jing)(jing)(jing)距不宜小于1m。電纜(lan)在(zai)下方敷設時(shi)，交叉(cha)凈(jing)(jing)(jing)距不應小于0.5m。當管道采用焊接(jie)連接(jie)結構(gou)并無閥門(men)時(shi)，其平行凈(jing)(jing)(jing)距可取上述凈(jing)(jing)(jing)距的(de)50％。
h. B類液體排放應符合GB50316的規定(ding)。含(han)油的水應先排人油水分離裝置。
i. B類流體管道與氧氣(qi)管道的(de)平行凈距(ju)不(bu)應(ying)小于(yu)500mm。交叉凈距(ju)不(bu)應(ying)小于(yu)250mm。當管道采用焊接(jie)連接(jie)結構并無(wu)閥門時，其平行凈距(ju)可取上述凈距(ju)的(de)50％。
34. 布置管(guan)道應留有轉動設備(bei)維修、操(cao)作和設備(bei)內(nei)填充物(wu)裝卸及消防(fang)車道等所需(xu)空間。
a. 吊裝孔范圍內不(bu)應布(bu)置管道。在(zai)設備內件抽(chou)出區域及設備法蘭拆卸區內不(bu)應布(bu)置管道。
b. 儀表接口的設置應符合(he)下(xia)列規(gui)定。
Ⅰ. 就地指示(shi)儀(yi)表接口(kou)的位置應(ying)設(she)在操作人(ren)員(yuan)看得(de)清的高度。
Ⅱ. 管道上(shang)的(de)儀(yi)表(biao)接口應(ying)按儀(yi)表(biao)專業(ye)的(de)要求(qiu)設置，并應(ying)滿足元件裝卸(xie)所需的(de)空間(jian)。
Ⅲ. 設計壓力不(bu)大于(yu)(yu)(yu)6.3MPa或設計溫度(du)不(bu)高于(yu)(yu)(yu)425℃的(de)蒸(zheng)汽管道(dao)，儀表(biao)接口公(gong)稱(cheng)直(zhi)(zhi)徑(jing)(jing)(jing)不(bu)應(ying)小(xiao)于(yu)(yu)(yu)15mm。大于(yu)(yu)(yu)上述條件及有振動的(de)管道(dao)，儀表(biao)接口公(gong)稱(cheng)直(zhi)(zhi)徑(jing)(jing)(jing)不(bu)應(ying)小(xiao)于(yu)(yu)(yu)20mm，當主管公(gong)稱(cheng)直(zhi)(zhi)徑(jing)(jing)(jing)小(xiao)于(yu)(yu)(yu)20mm時，儀表(biao)接口不(bu)應(ying)小(xiao)于(yu)(yu)(yu)主管徑(jing)(jing)(jing)。
35. 不銹鋼(gang)管道布(bu)置時管道焊縫的設置應(ying)符合下列要求。
a. 不銹(xiu)鋼(gang)管道對接焊口的中心與彎管起彎點的距離不應小于管子外徑，且不小于100mm。
b. 不銹鋼管道上兩相鄰對接焊口的中心間距如下。
Ⅰ. 對于公稱直徑(jing)小(xiao)于150mm的管道，不應小(xiao)于外徑(jing)，且(qie)不得小(xiao)于50mm。
Ⅱ. 對于(yu)公(gong)稱直(zhi)徑等于(yu)或大于(yu)150mm的管道(dao)，不(bu)應小(xiao)于(yu)150mm。
c. 不銹(xiu)鋼管道的環焊縫不宜在管托的范圍內。需熱處理的焊縫從外側距支架邊緣的凈距宜大于焊縫寬度的5倍，且不應小于100mm。
36. 廠內管線(xian)綜合。
a. 沿地面(mian)或低支架(jia)敷設的管道，不(bu)應環(huan)繞工(gong)藝裝置或罐組四周布置。
b. 可(ke)(ke)燃氣體、液化烴(jing)、可(ke)(ke)燃液體的管(guan)道橫穿鐵路或(huo)道路時，應敷設在管(guan)涵(han)或(huo)套(tao)管(guan)內。
c. 可燃(ran)(ran)氣體、液化烴、可燃(ran)(ran)液體的管道，不得穿越(yue)(yue)或(huo)跨越(yue)(yue)與其無關的煉油工(gong)(gong)藝(yi)裝(zhuang)置(zhi)、化工(gong)(gong)生產單元(yuan)或(huo)設施(shi)；但可跨越(yue)(yue)罐區泵房（棚）。在跨越(yue)(yue)泵房（棚）的管道上，不應設置(zhi)閥門、法蘭、螺紋(wen)接(jie)頭和補償器等(deng)。
d. 距(ju)散發密度大于空氣的(de)可(ke)燃氣體設(she)備30m以內的(de)管溝、電纜溝、電纜隧(sui)道，應(ying)采(cai)取防止(zhi)可(ke)燃氣體竄入和積聚的(de)措(cuo)施。
e. 各種工藝(yi)管道或含可燃液體的污水管道，不應沿道路敷設在路面或路肩上(shang)下。
f. 布置在(zai)公路(lu)型道路(lu)路(lu)肩上的管(guan)架支(zhi)柱、照(zhao)明電桿、行道樹或標志桿等，應符合(he)下(xia)列規定:
Ⅰ. 至雙車道路(lu)(lu)面邊(bian)緣不(bu)應(ying)小(xiao)于0.5m（很多(duo)現行標準規定管架立柱(zhu)邊(bian)緣距(ju)鐵路(lu)(lu)中心線(xian)不(bu)應(ying)小(xiao)于3m，距(ju)道路(lu)(lu)路(lu)(lu)肩不(bu)應(ying)小(xiao)于1m）。
Ⅱ. 至單車道中心線不應小于3m。
