不(bu)銹鋼(gang)管自動化漏磁(ci)檢測系統通常采用多通道陣列檢測探頭技術來提高檢測速度，因此，不可避免地存在各漏磁檢測傳感器的靈敏度和提離值不同。同時由于每個信號通道的放大濾波電路差異，最終會造成在檢測相同裂紋時每個通道拾取的信號幅值不一致。為此，需要對陣列檢測探頭通道靈敏度進行標定，通過增益調整的方式使各檢測通道的靈敏度相同。

 標(biao)定(ding)是在(zai)正常工(gong)作采集前對各檢(jian)測通(tong)道一(yi)(yi)致(zhi)性的預處理。在(zai)漏磁檢(jian)測中，一(yi)(yi)般(ban)在(zai)檢(jian)測設備使用了一(yi)(yi)定(ding)的次數或時間后將要進行(xing)一(yi)(yi)次標(biao)定(ding)處理，包(bao)括：

（1）校準通道基準

   通道(dao)基(ji)準(zhun)(zhun)是(shi)信號(hao)圖形化(hua)顯示的(de)基(ji)線，校準(zhun)(zhun)通道(dao)基(ji)準(zhun)(zhun)一方(fang)面是(shi)為了(le)檢測(ce)信號(hao)最大(da)化(hua)圖形顯示；另一方(fang)面，校準(zhun)(zhun)通道(dao)基(ji)準(zhun)(zhun)是(shi)同多通道(dao)融合處理(li)的(de)必要條件。最常用的(de)校準(zhun)(zhun)通道(dao)基(ji)準(zhun)(zhun)的(de)方(fang)法是(shi)每個通道(dao)對自身(shen)通道(dao)的(de)所有數據(ju)求均值，即(ji)

   Ci=Σdj/Ln  (4-44)  式中，C；是第(di)i個通(tong)道(dao)的(de)基準；L。為第(di)i個通(tong)道(dao)的(de)數(shu)據長度；dj為第(di)i個通(tong)道(dao)第(di)j個數(shu)據的(de)采(cai)樣值。

（2）校準通道增益

   通道增益是(shi)信號圖形化顯示的(de)(de)放大倍數(shu)，不(bu)僅(jin)影響(xiang)圖形化的(de)(de)顯示效(xiao)果，更重要的(de)(de)是(shi)通道增益的(de)(de)校準是(shi)缺陷判斷的(de)(de)重要參數(shu)。檢測設備對不(bu)同(tong)材(cai)質、不(bu)同(tong)規(gui)格的(de)(de)被測物件的(de)(de)靈敏度會(hui)有不(bu)同(tong)，且各傳感器(qi)靈敏度之間(jian)也會(hui)有一定差異，所以校準通道增益是(shi)標定處(chu)理中的(de)(de)重要環節。

   校準(zhun)通(tong)道增(zeng)益與(yu)具體的(de)檢(jian)測(ce)應(ying)用，特別是(shi)與(yu)具體的(de)標(biao)樣有著(zhu)密切的(de)關系。常(chang)用的(de)校準(zhun)通(tong)道增(zeng)益的(de)方法是(shi)：將標(biao)樣上標(biao)準(zhun)缺陷的(de)峰值(zhi)校準(zhun)到對(dui)應(ying)門限值(zhi)處，一般是(shi)將相同缺陷逐一或一次(ci)性(xing)能(neng)地被傳(chuan)感器(qi)檢(jian)測(ce)到。

   Y;=THp/(dimax-C;) (4-45)  式中，Y；是第i個(ge)通道(dao)的增(zeng)益；TH為(wei)門限值(zhi)；dimar是第i個(ge)通道(dao)檢測到的指定缺陷的峰值(zhi)；C；為(wei)經校(xiao)準(zhun)過(guo)的第i個(ge)通道(dao)的基準(zhun)；p為(wei)單位轉換(huan)系(xi)數。

   為提高不銹鋼管(guan)漏磁檢測多通道標定的速度與正確性，可將復雜的標定過程分為兩個步驟，也即靜態標定與動態標定。首先，使用“電子標定器”產生標準的磁場信號對探頭陣列進行校準，將標準磁信號依次遍歷探頭中每一個磁敏通道，然后根據各通道的檢測幅值差異進行增益調整，最終使所有傳感器到達相同的靈敏度。此標定過程中，不需要鋼管在傳輸線上運動，稱為靜態標定，此方法可用在探頭出廠的質量測試與設備運行的標定過程。然后，進一步利用含有人工缺陷的樣管進行復核。此種方法可極大地提高校樣效率和標定精度。

一、靜態標定方(fang)法

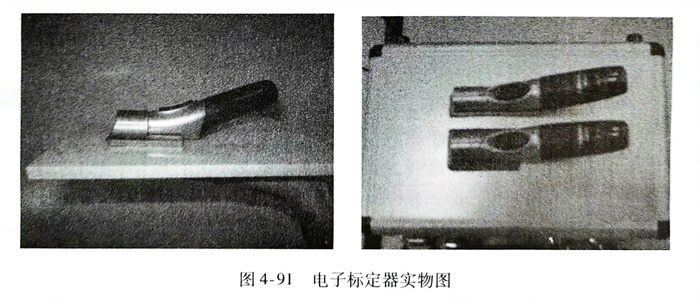

  電子標(biao)(biao)定器(qi)是(shi)一(yi)種(zhong)標(biao)(biao)準的(de)(de)磁(ci)(ci)(ci)(ci)(ci)信號(hao)(hao)發生(sheng)器(qi)。如圖4-91所示，永久(jiu)磁(ci)(ci)(ci)(ci)(ci)鐵在標(biao)(biao)定器(qi)中做(zuo)高速(su)旋轉運動，形(xing)成(cheng)(cheng)脈動磁(ci)(ci)(ci)(ci)(ci)信號(hao)(hao)源，產生(sheng)的(de)(de)磁(ci)(ci)(ci)(ci)(ci)場信號(hao)(hao)遍歷檢測探靴中的(de)(de)磁(ci)(ci)(ci)(ci)(ci)敏感元件，形(xing)成(cheng)(cheng)標(biao)(biao)定磁(ci)(ci)(ci)(ci)(ci)信號(hao)(hao)。電子標(biao)(biao)定器(qi)包括操作手柄、套筒(tong)、外罩、電池及充電器(qi)。其主要有以下特點：

  1）采(cai)用一個永磁源，信號穩定一致。

  2）永磁(ci)源做高(gao)速、高(gao)精度旋轉運(yun)動，磁(ci)場源與(yu)探頭之(zhi)間相對運(yun)動的速度不會影響標定準確性。

  3）采用離線(xian)方式(shi)對(dui)單個(ge)探(tan)靴依次標定。

  4）精度高，可(ke)靠性(xing)高，工作性(xing)能穩定。

  5）手提便攜式設(she)計，體積小(xiao)巧，攜帶使用方便。

 采用電子(zi)標定器(qi)對檢測探頭進行(xing)靜態標定的流程如下(xia)：

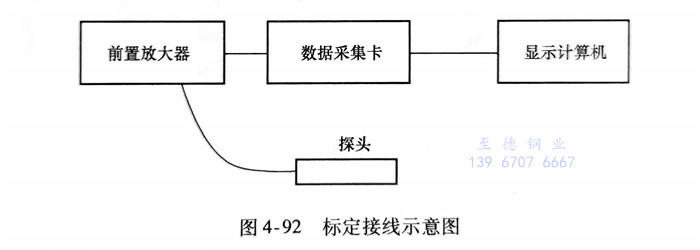

（1）準備工作一檢測信號系統處(chu)于工作狀態。安(an)裝(zhuang)檢測軟(ruan)件，并(bing)將標(biao)定探頭(tou)、前(qian)置放大器、數據采集卡以及顯示計算機依次(ci)連接好，如圖4-92所示。

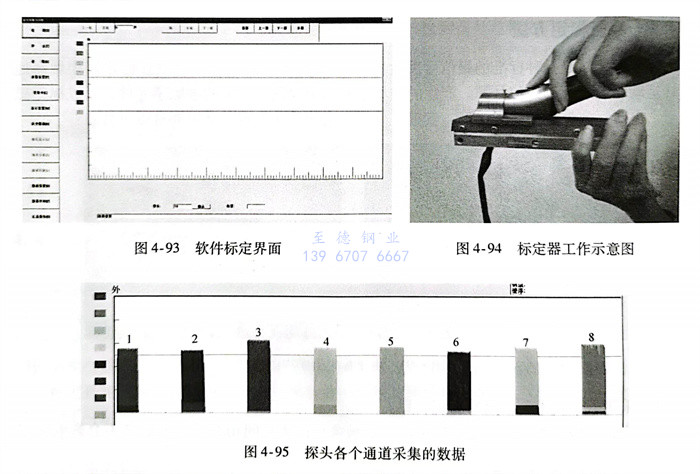

（2）標定(ding) 首先進入軟件標定(ding)界(jie)面，如(ru)圖(tu)4-93所示。

將(jiang)標定(ding)器(qi)(qi)放(fang)在探頭檢測面上(shang)，用(yong)標定(ding)器(qi)(qi)的定(ding)位(wei)邊(bian)緊貼(tie)在探頭一(yi)側進行左右定(ding)位(wei)，如圖4-94所示。

打(da)開(kai)標(biao)(biao)定(ding)器(qi)，開(kai)始輸(shu)出磁場信(xin)號。檢(jian)測過程中，推(tui)動標(biao)(biao)定(ding)器(qi)從探頭的(de)一端(duan)較(jiao)勻速地(di)滑(hua)向另(ling)一端(duan)。每個通道(dao)的(de)信(xin)號通過前置放(fang)大(da)器(qi)、數據(ju)采集卡(ka)，最終被檢(jian)測軟(ruan)件獲取及(ji)保存。

保存(cun)數據，關閉標(biao)定器。

（3）數據分析，調節增(zeng)益 打(da)開數據軟件采(cai)集的數據，如圖(tu)4-95所示。

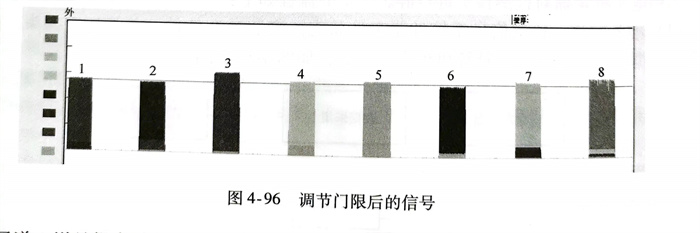

  圖4-95中，通(tong)道(dao)(dao)1波(bo)(bo)高(gao)(gao)55.5dB，通(tong)道(dao)(dao)2波(bo)(bo)高(gao)(gao)55dB，通(tong)道(dao)(dao)3波(bo)(bo)高(gao)(gao)57dB，通(tong)道(dao)(dao)4波(bo)(bo)高(gao)(gao)56dB，通(tong)道(dao)(dao)5波(bo)(bo)高(gao)(gao)56dB，通(tong)道(dao)(dao)6波(bo)(bo)高(gao)(gao)55dB，通(tong)道(dao)(dao)7波(bo)(bo)高(gao)(gao)56dB，通(tong)道(dao)(dao)8波(bo)(bo)高(gao)(gao)56.5dB。之(zhi)后，將門限設置(zhi)為(wei)大多數通(tong)道(dao)(dao)信號(hao)的波(bo)(bo)高(gao)(gao)處，如圖4-96所示(shi)。

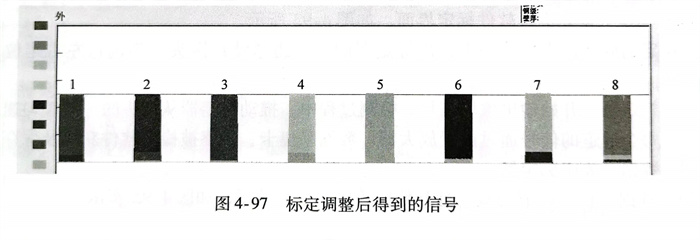

  將通道(dao)(dao)1增(zeng)益提(ti)高(gao)0.5dB，通道(dao)(dao)2、6增(zeng)益提(ti)高(gao)1dB，通道(dao)(dao)3增(zeng)益減小(xiao)1dB，通道(dao)(dao)8增(zeng)益減小(xiao)0.5dB。調(diao)節(jie)后(hou)再用標定器重(zhong)復(fu)步驟（2），得到的信號如圖(tu)4-97所示(shi)。

二、動態標定方(fang)法

  動態(tai)標定(ding)(ding)方法是指(zhi)采用帶有(you)人(ren)工缺(que)陷(xian)的鋼管(guan)重復(fu)通(tong)過檢(jian)測(ce)(ce)系統(tong)，來對陣列檢(jian)測(ce)(ce)通(tong)道進(jin)行標定(ding)(ding)。在標定(ding)(ding)過程中(zhong)，需(xu)要調整鋼管(guan)的角度與位置使鋼管(guan)上的同(tong)一缺(que)陷(xian)依次經(jing)過不同(tong)的檢(jian)測(ce)(ce)通(tong)道。

  不(bu)銹鋼(gang)管橫(heng)向缺(que)(que)陷(xian)檢測(ce)(ce)(ce)系統(tong)的標定方法為，在(zai)鋼(gang)管表面刻制(zhi)一個環形槽，一次(ci)性通(tong)過所(suo)(suo)有橫(heng)向缺(que)(que)陷(xian)檢測(ce)(ce)(ce)傳(chuan)感器(qi)，或者通(tong)過不(bu)斷(duan)調(diao)整刻制(zhi)有標準橫(heng)向缺(que)(que)陷(xian)鋼(gang)管的角(jiao)度，使(shi)缺(que)(que)陷(xian)依次(ci)經過所(suo)(suo)有橫(heng)向檢測(ce)(ce)(ce)通(tong)道(dao)(dao)，最終可(ke)根據各(ge)通(tong)道(dao)(dao)產(chan)生的信號幅值(zhi)差(cha)異(yi)進行增益調(diao)整，使(shi)得缺(que)(que)陷(xian)無論以何種角(jiao)度進入(ru)橫(heng)向檢測(ce)(ce)(ce)主機各(ge)通(tong)道(dao)(dao)均能獲(huo)得一致的檢測(ce)(ce)(ce)信號幅值(zhi)。

  縱(zong)向(xiang)缺陷(xian)檢(jian)測(ce)系統(tong)的(de)(de)標定(ding)(ding)則可利用(yong)刻(ke)制(zhi)在樣(yang)管(guan)上的(de)(de)長(chang)軸向(xiang)裂紋一次性(xing)通(tong)(tong)過所(suo)有縱(zong)向(xiang)缺陷(xian)檢(jian)測(ce)傳(chuan)感(gan)器(qi)，或者刻(ke)制(zhi)有標準縱(zong)向(xiang)缺陷(xian)的(de)(de)鋼管(guan)慢(man)慢(man)向(xiang)前運動，使(shi)缺陷(xian)依次經過所(suo)有縱(zong)向(xiang)檢(jian)測(ce)通(tong)(tong)道，同樣(yang)，最(zui)后(hou)根據各通(tong)(tong)道的(de)(de)信(xin)號輸出差異(yi)來(lai)調整(zheng)通(tong)(tong)道增(zeng)益，使(shi)得(de)所(suo)有傳(chuan)感(gan)器(qi)產生相同的(de)(de)信(xin)號幅值。常(chang)用(yong)的(de)(de)標定(ding)(ding)方法對樣(yang)管(guan)的(de)(de)制(zhi)作要求較高，如(ru)(ru)樣(yang)管(guan)上的(de)(de)環形槽和(he)長(chang)裂紋。如(ru)(ru)果(guo)(guo)用(yong)于標定(ding)(ding)的(de)(de)缺陷(xian)尺(chi)(chi)寸(cun)(cun)或形位(wei)尺(chi)(chi)寸(cun)(cun)精度不滿足(zu)相應要求，則會(hui)降低標定(ding)(ding)的(de)(de)效果(guo)(guo)和(he)準確性(xing)。
