91香蕉视频app

0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH

  0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼是一種馬氏體沉淀硬化不銹鋼，該鋼易于調整強度級別，它的強度可通過變動熱處理工藝予以調整。馬氏體相變和時效處理形成沉淀硬化相是其主要強化手段。由于 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的低碳、高鉻且含銅，故其耐蝕性較Cr13型及9Cr18不銹鋼、1Cr17Ni2馬氏體鋼為好。此外，該鋼衰減性能好，抗腐蝕疲勞及抗水滴沖蝕能力優于12％Cr馬氏體鋼，焊接工藝簡便，易于加工制造，但較難進行深度冷成型。0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼主要應用于既要求具有不銹性又要求耐弱酸、堿、鹽腐蝕的高強度部件。如汽輪機末級動葉片以及在腐蝕環境下，工作溫度低于300℃的結構件。

一、化學成分

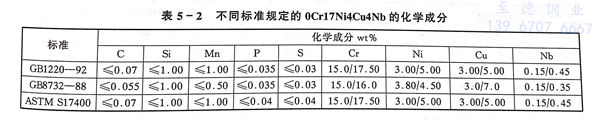

0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的(de)化學成分列于表5-2，在不同(tong)標(biao)(biao)(biao)準中(zhong)，化學成分有所差別，與美國(guo)標(biao)(biao)(biao)準比較，磷(lin)低(di)于美國(guo)標(biao)(biao)(biao)準水(shui)平(ping)。

二、室溫力學性能(neng)

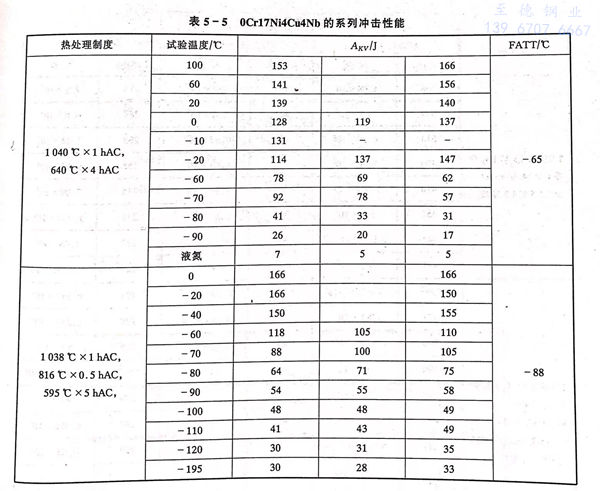

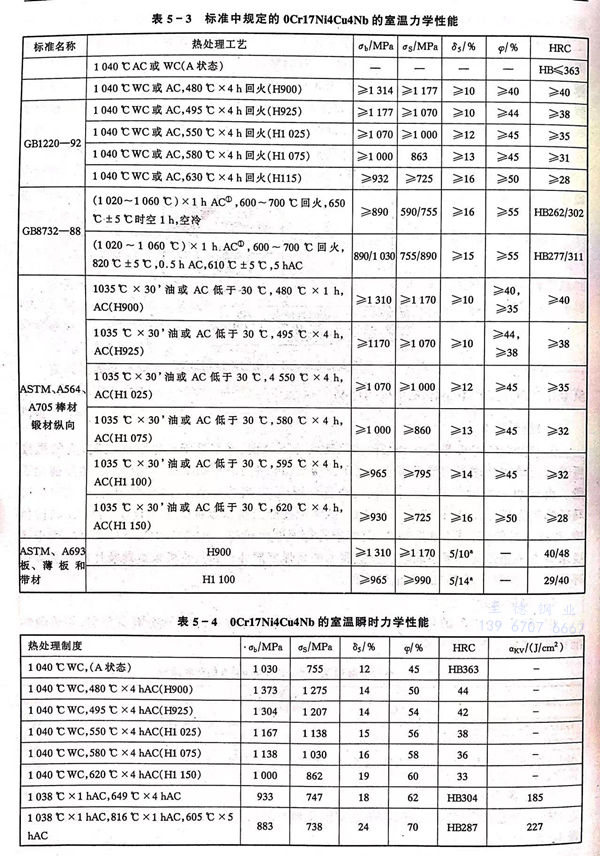

  標準(zhun)中(zhong)規(gui)定(ding)的 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的室溫拉伸情況(kuang)見(jian)表5-3。一(yi)些實測(ce)數(shu)據(ju)見(jian)表5-4和表5-5。

三、疲勞性(xing)能和斷裂韌性(xing)

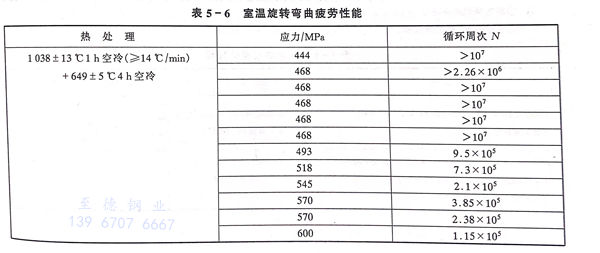

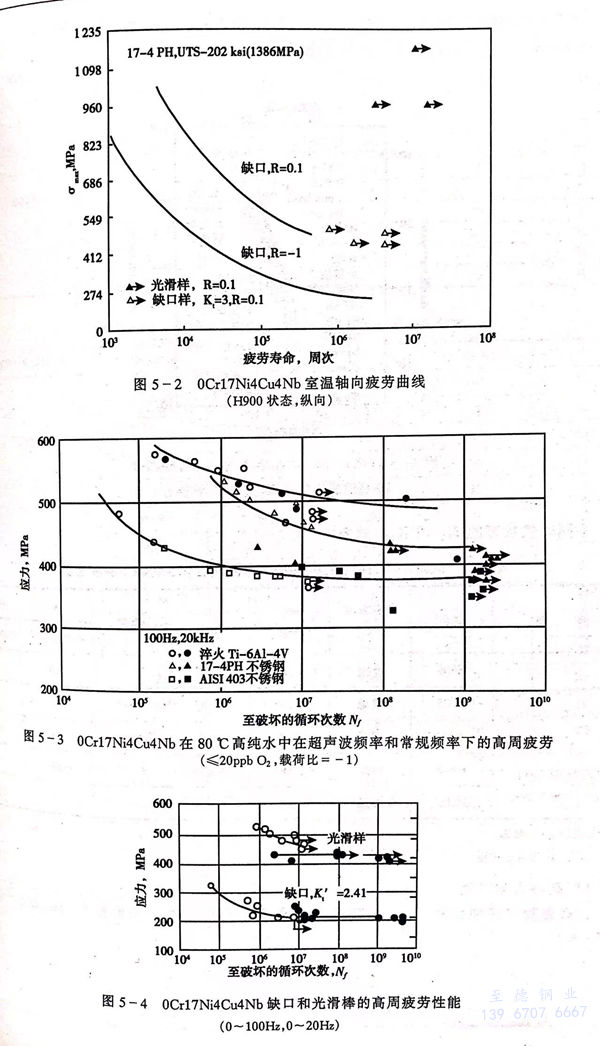

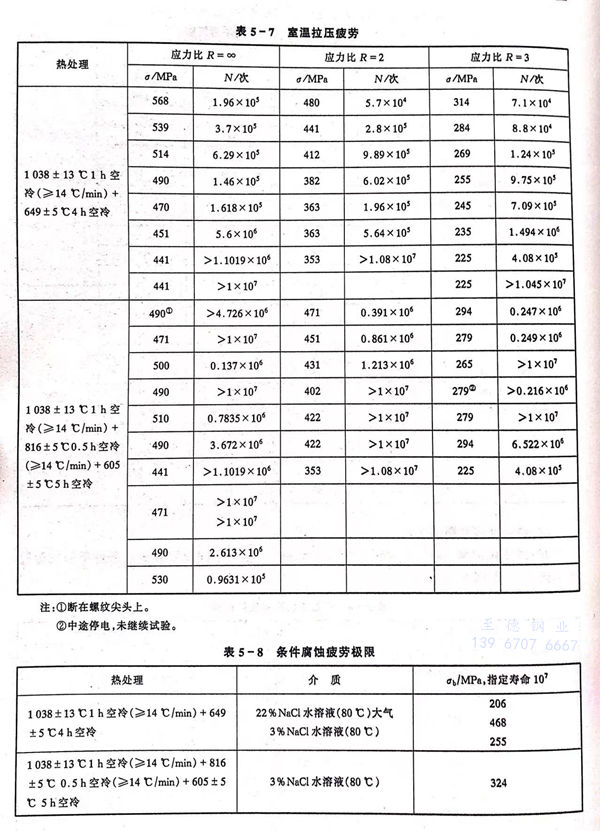

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的(de)疲勞(lao)性能見(jian)表(biao)5-6至表(biao)5-8，在(zai)不同介(jie)質和試驗(yan)條(tiao)件下的(de)疲勞(lao)行為見(jian)圖5-2至圖5-4。

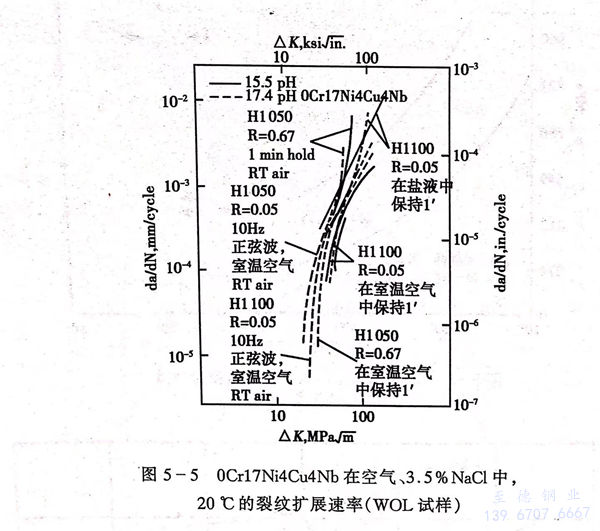

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹(xiu)鋼(gang)的疲(pi)勞裂紋(wen)擴展速(su)率見圖 5-5。

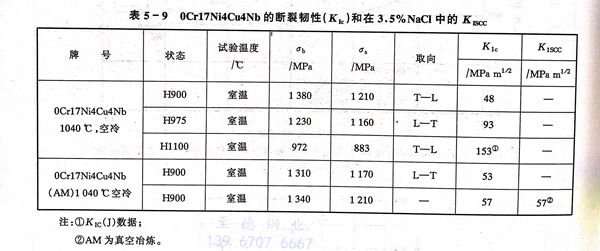

  不同時效狀態(tai)的Kic 和 Kiscc 見表 5-9。

四、高(gao)溫力學性能

 a. 高溫瞬時拉伸性能(neng)

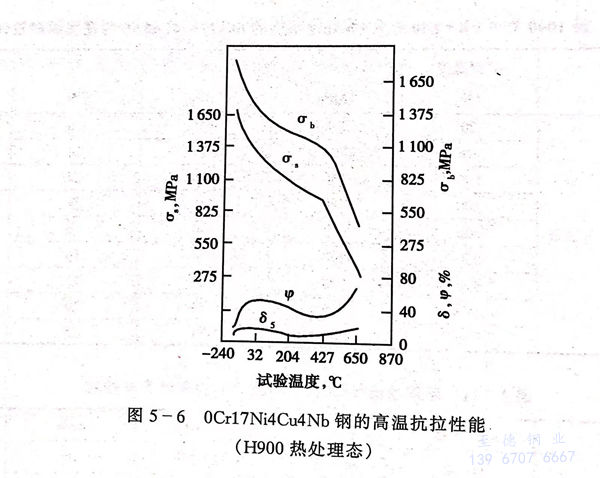

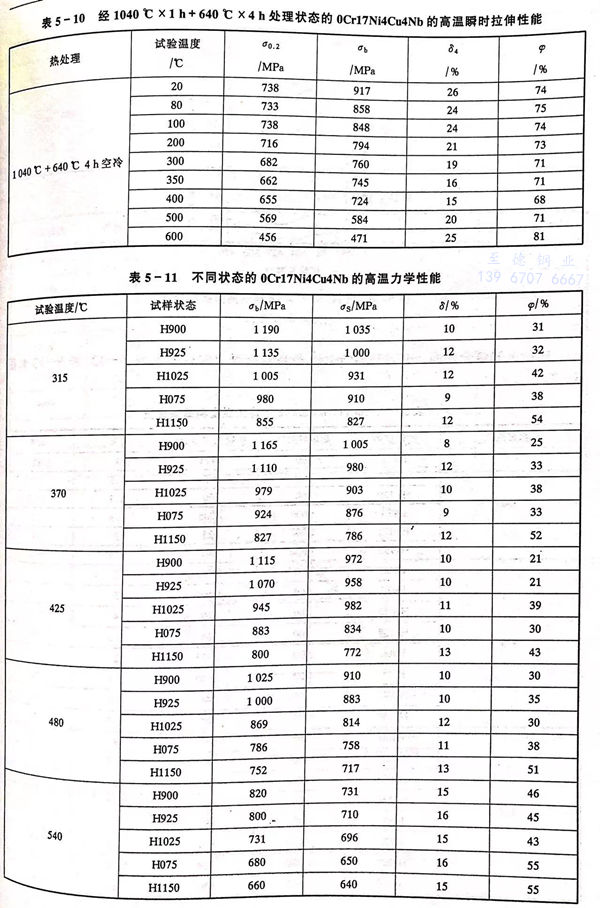

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH  銹(xiu)鋼的高溫瞬時拉伸(shen)性能見表5-10、表5-11和圖5-6。

 b. 持久和蠕變(bian)性能(neng)

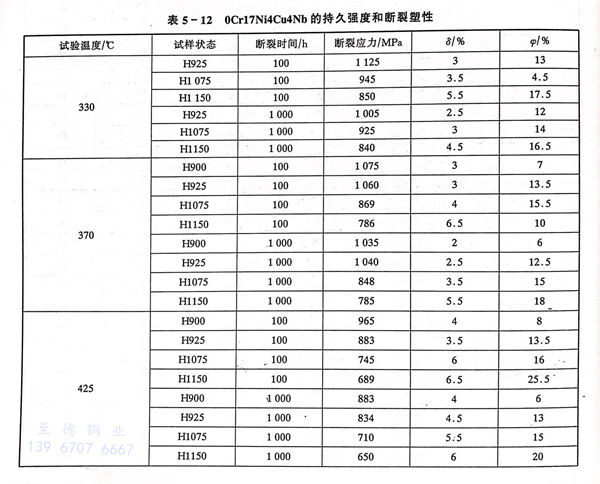

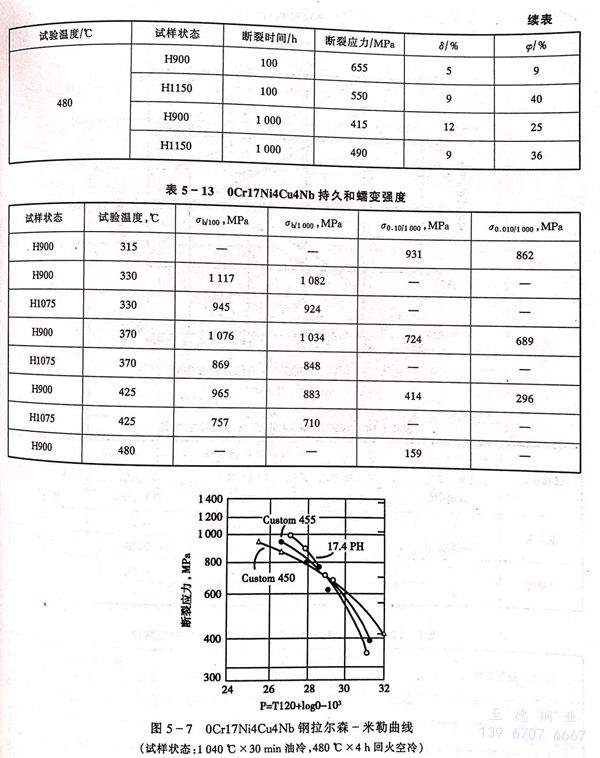

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼(gang)的高溫長(chang)時力學(xue)性能見表(biao)5-12、表(biao)5-13和圖5-7。

五、低溫力學性能

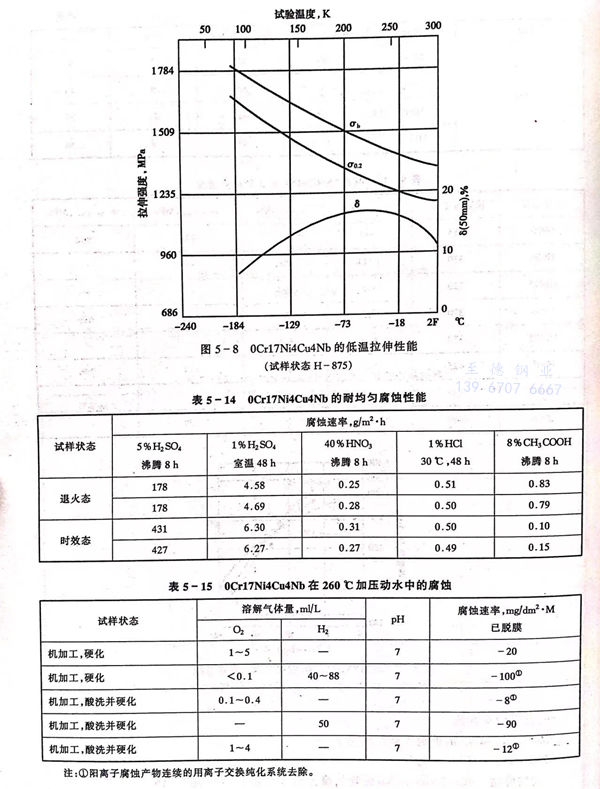

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的低溫拉伸(shen)性能圖5-8。

六(liu)、耐(nai)蝕性

 a. 均勻(yun)腐蝕

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的均勻(yun)腐(fu)蝕(shi)行為見表5-14、表5-15。

 b. 應力腐蝕

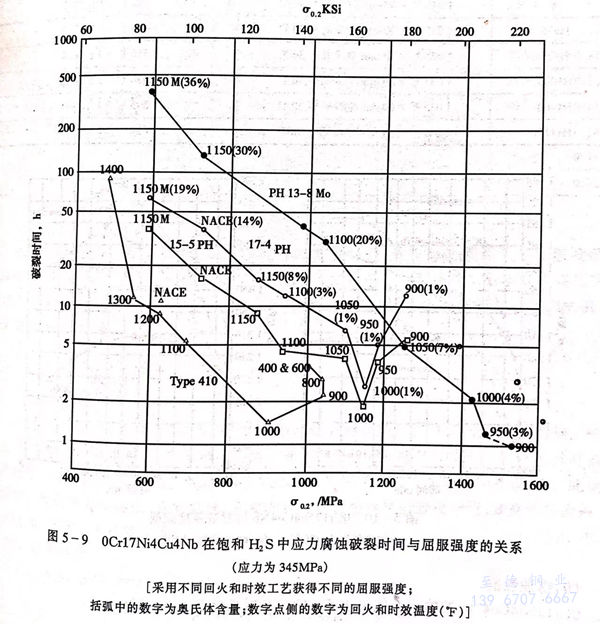

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不(bu)銹(xiu)鋼在硫化氫環境(jing)中的應力腐(fu)蝕(shi)和鋼的屈服強度的關(guan)系見圖 5-9 。

七、工藝性(xing)能

a. 熱加工

  0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不(bu)銹(xiu)鋼的熱加(jia)工溫度為1000～1170℃，對于(yu)大(da)截面(mian)尺寸（≥75mm）或形狀復(fu)雜(za)的部件，熱加(jia)工后(hou)應及時回爐加(jia)熱到原熱加(jia)工溫度，隨后(hou)緩(huan)慢冷卻。

b. 熱處理(li)

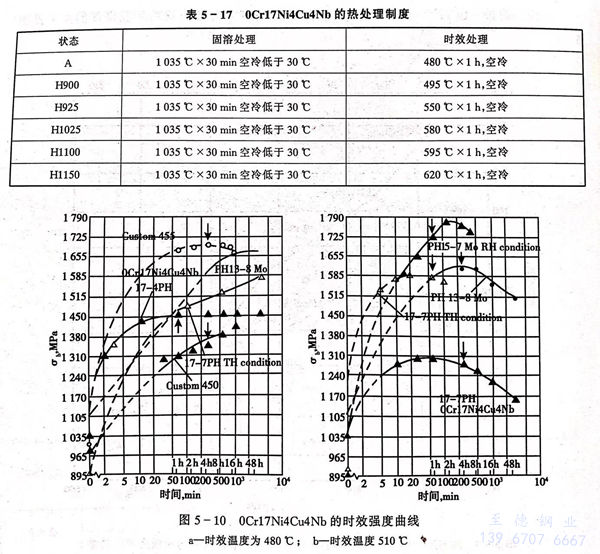

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的相變臨界(jie)點列于表5-16。熱(re)處理(li)制度見表5-17。

  在(zai)固(gu)溶(rong)后(hou)(hou)鋼獲得A狀態（馬(ma)氏體）后(hou)(hou)，隨后(hou)(hou)可(ke)進行時(shi)效(xiao)處理，亦可(ke)以在(zai)固(gu)溶(rong)后(hou)(hou)采(cai)用(yong)過時(shi)效(xiao)處理后(hou)(hou)再(zai)重復(fu)固(gu)溶(rong)，而后(hou)(hou)熱(re)處理的方式。（0Cr17Ni4Cu4Nb）17-4PH不銹鋼可(ke)采(cai)用(yong)不同的時(shi)效(xiao)處理調整其強(qiang)度水平(ping)，見(jian)圖5-10。

八(ba)、物理性能

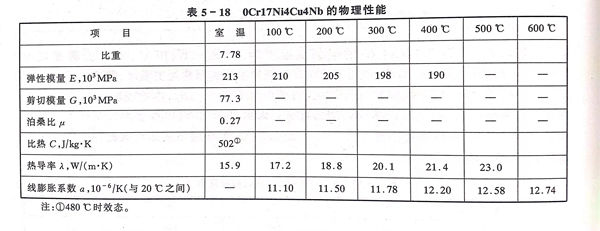

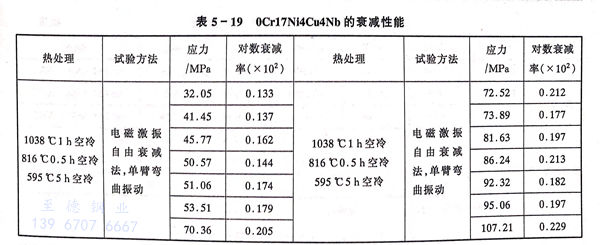

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼(gang)的物理性能(neng)見表 5-18 。衰減(jian)性能(neng)見表 5-19 。

九、應用(yong)

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹(xiu)鋼(gang)為汽輪機低(di)末級葉片的(de)(de)首選材料(liao)(liao)，是(shi)在腐蝕(shi)條件下工(gong)作溫度低(di)于300℃的(de)(de)結構材料(liao)(liao)。此外它(ta)是(shi)在既要(yao)求有(you)不銹(xiu)性及耐弱(ruo)酸、堿、鹽腐蝕(shi)又要(yao)求具有(you)高(gao)強度的(de)(de)環境下工(gong)作的(de)(de)部(bu)(bu)件的(de)(de)主要(yao)結構材料(liao)(liao)。在反應堆(dui)環境中主要(yao)用于控制(zhi)棒驅動(dong)機構的(de)(de)耐磨(mo)、耐蝕(shi)的(de)(de)高(gao)強度部(bu)(bu)件。
