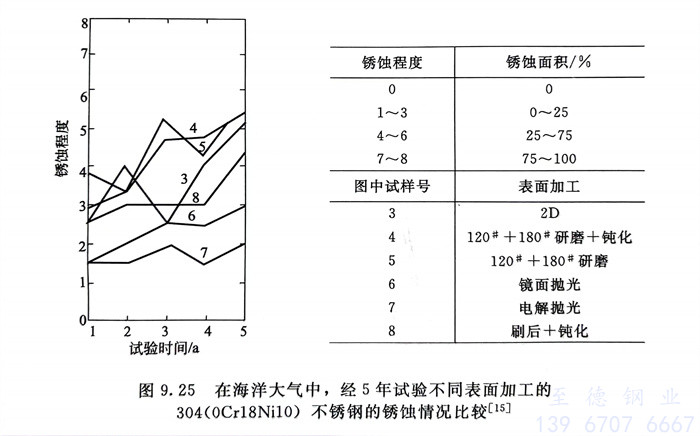

圖9.25系在海洋大氣中，經過5年實際試驗，不同表面加工對（0Cr18Ni10）304不(bu)銹鋼銹蝕情況的影響。同樣可以看出，電解拋光表面耐銹蝕性最佳，經5年試驗，表面銹蝕程度僅在1～2間，即銹蝕面積遠低于25％，鏡面拋光者次之。

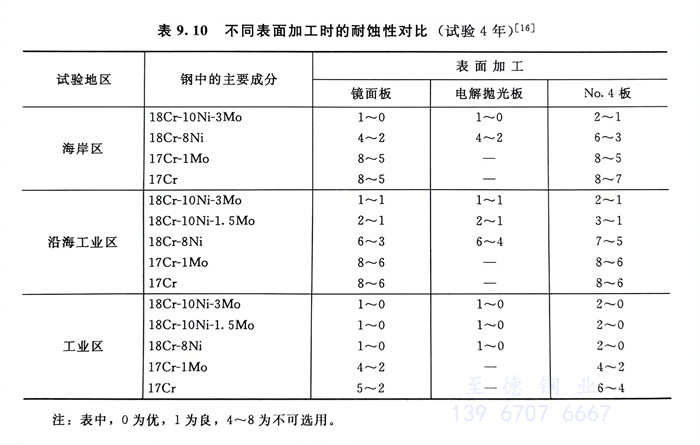

   表9.10系電解拋光等不同表面加工的五種不銹鋼，在三種不同地區的大氣中進行長達4年的試驗所取得的結果。

   從表(biao)9.10中的(de)結果可看出，電(dian)解拋光板耐蝕(shi)性最(zui)佳，鏡面板次之，No.4板最(zui)差。在(zai)所試(shi)(shi)驗(yan)的(de)不銹鋼(gang)中，18Cr-10Ni-3Mo鋼(gang)可適(shi)用于(yu)任(ren)何大(da)氣條件(jian)，而17Cr鋼(gang)在(zai)所試(shi)(shi)驗(yan)的(de)條件(jian)下則不能選用。

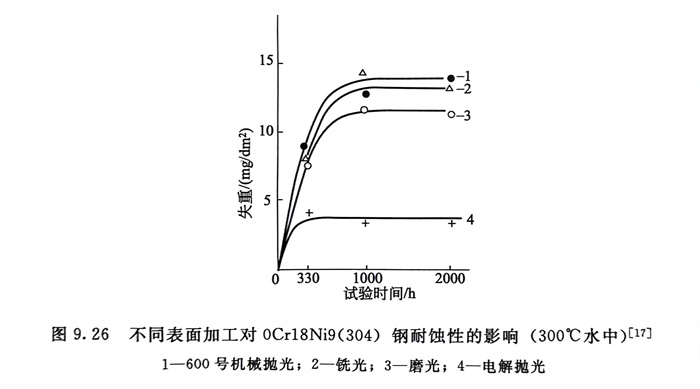

  在(zai)300℃高溫水中，電(dian)解拋(pao)光(guang)等表(biao)面(mian)加工(gong)(gong)對(dui)0Cr18Ni9（304）不銹鋼耐蝕(shi)(shi)性(xing)的影響試驗結果見圖9.26。顯然，電(dian)解拋(pao)光(guang)加工(gong)(gong)也具(ju)有最佳(jia)的耐蝕(shi)(shi)性(xing)。

   表9.11系在天然海水中，不同表面狀態的06Cr17Ni12Mo2（316）不銹鋼的耐縫隙腐蝕性能，可明顯看出，電解拋光能顯著提高鋼的耐縫隙腐蝕性能，酸洗和鈍化處理也有益，但遠不如電解拋光效果好，更值得引人注目的是，經600號和60號SiC砂磨光后再經電解拋光其作用更佳。

   表9.11 在天然海水中，表面處理對06Cr17Ni12Mo2（316）不銹鋼的(de)耐(nai)縫隙腐蝕性能的(de)影響（室溫下）

    但是，60號SiC拋光者，由于表(biao)面太粗糙，鈍化處理（G＋F）已(yi)無作用(yong)。

   從以(yi)上的(de)試驗(yan)結果可以(yi)看出，在大氣(qi)、高(gao)溫水(shui)和(he)海水(shui)中(zhong)(zhong)，電解拋(pao)(pao)光(guang)的(de)不銹(xiu)(xiu)鋼(gang)表(biao)(biao)(biao)(biao)面(mian)均具(ju)有(you)(you)最(zui)佳的(de)耐(nai)蝕(shi)性。這是因為：電解拋(pao)(pao)光(guang)既可去除(chu)(chu)不銹(xiu)(xiu)鋼(gang)表(biao)(biao)(biao)(biao)面(mian)的(de)雜(za)質和(he)污垢、貧(pin)鉻層和(he)非金(jin)屬夾(jia)雜(za)物(wu)，還(huan)可去除(chu)(chu)不銹(xiu)(xiu)鋼(gang)表(biao)(biao)(biao)(biao)面(mian)的(de)淺缺陷，研磨所造(zao)成的(de)表(biao)(biao)(biao)(biao)面(mian)亞(ya)縫隙(xi)（Subcrevices），還(huan)可顯著降低表(biao)(biao)(biao)(biao)面(mian)的(de)粗(cu)糙度（一般可使以(yi)微米(mi)計算的(de)粗(cu)糙度降低1/2）。早期的(de)研究(jiu)還(huan)指出，電解拋(pao)(pao)光(guang)表(biao)(biao)(biao)(biao)面(mian)膜中(zhong)(zhong)還(huan)具(ju)有(you)(you)高(gao)的(de)Cr／Fe，以(yi)上諸因素復合作用最(zui)終使不銹(xiu)(xiu)鋼(gang)的(de)表(biao)(biao)(biao)(biao)面(mian)既光(guang)亮、平滑、清潔，又具(ju)有(you)(you)高(gao)鈍(dun)態穩定(ding)性，從而(er)具(ju)有(you)(you)了(le)高(gao)耐(nai)蝕(shi)性，這也是人們在一些用途中(zhong)(zhong)，日(ri)益重視電解拋(pao)(pao)光(guang)表(biao)(biao)(biao)(biao)面(mian)加工的(de)重要原因。
