32Cr13Mo（3Cr13Mo）是馬(ma)氏體不銹(xiu)鋼，該鋼是在30Cr13（3Cr13）鋼的基礎上加入鉬，改善了鋼的強度和硬度，并增加了二次硬化效應，耐蝕性也優于30Cr13（3Cr13）鋼。主要性能與30Cr13（3Cr13）不銹鋼相同，此鋼經淬火并回火后，在腐蝕介質中具有承受高機械載荷的能力及耐磨性，焊接性差。用于制造強度要求較高且受腐蝕介質作用、要求耐磨損的工件，如測量工具、醫療機械及塑料模具等。

一、化(hua)學成分

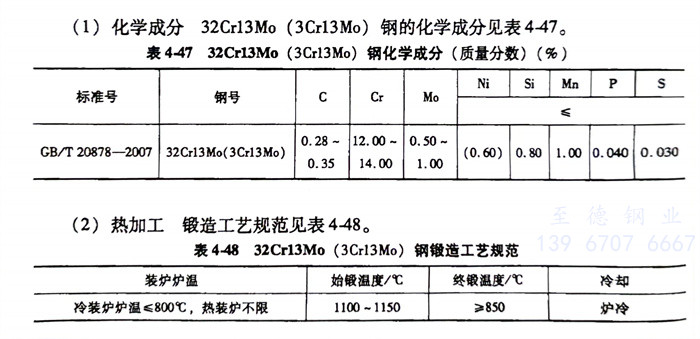

   32Cr13Mo（3Cr13Mo）不銹鋼化學成分見表4-47。

二(er)、熱加工

    32Cr13Mo（3Cr13Mo）不銹(xiu)鋼(gang)鍛造工藝規范見表4-48。

三、預備熱(re)處理(li)

  預(yu)備熱處理的過程(cheng)如下：

   1. 退(tui)火(huo)溫度(du) 870～900℃，爐(lu)冷(leng)至600℃以下出(chu)爐(lu)空冷(leng)，硬度(du)≤207HBW。

   2. 去應(ying)力退火：退火溫度730～780℃，空氣(qi)中冷卻，硬(ying)度≤207HBW。

四、淬(cui)火及回火

   淬(cui)火(huo)溫度1025～1075℃，油(you)冷，硬度≥50HRC；回火(huo)溫度200～300℃，油(you)、水、空冷，硬度≥50HRC。
