馬(ma)氏(shi)體(ti)(ti)不(bu)銹(xiu)鋼(gang)是(shi)一類(lei)可(ke)通過熱處(chu)理（淬火回(hui)火）對其性能進行(xing)調整的不(bu)銹(xiu)鋼(gang)，通俗地講是(shi)一類(lei)可(ke)硬化的不(bu)銹(xiu)鋼(gang)，此類(lei)鋼(gang)具有高的硬度(du)、良好的力學性能和不(bu)銹(xiu)性，這(zhe)些特性決定(ding)了此類(lei)鋼(gang)必須具備兩個基(ji)本(ben)條件：其一，在(zai)平衡(heng)相圖(tu)中必須有奧氏(shi)體(ti)(ti)相區(qu)存(cun)在(zai)；其二，為使鋼(gang)形成耐(nai)腐蝕的鈍化膜，鉻含量(liang)必須在(zai)10.5％以(yi)(yi)上。馬(ma)氏(shi)體(ti)(ti)不(bu)銹(xiu)鋼(gang)在(zai)淬火狀態下具有體(ti)(ti)心四方晶體(ti)(ti)結(jie)構（馬(ma)氏(shi)體(ti)(ti)），具有鐵磁性，在(zai)較(jiao)弱(ruo)腐蝕環境中具有耐(nai)蝕性。鋼(gang)中的鉻含量(liang)可(ke)達18％，碳可(ke)以(yi)(yi)超過1.2％。
3Cr13Mo、32Cr13Mo 不銹鋼是在3Cr13不銹鋼基礎上，加入合金元素鉬所形成的牌號，由于鋼中含有鉬改善了3Cr13不銹鋼的耐蝕性，其主要性能與3Cr13不銹鋼相同。由于加入鉬，改善鋼的強度和硬度并增強了二次硬化效應。
一、化學成分(fen)

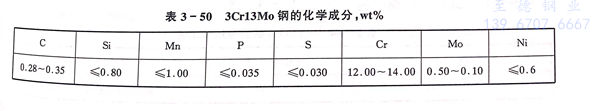

3Cr13Mo、32Cr13Mo 不銹鋼的化(hua)學成(cheng)分見表(biao)3-50。
二、室(shi)溫力學性(xing)能

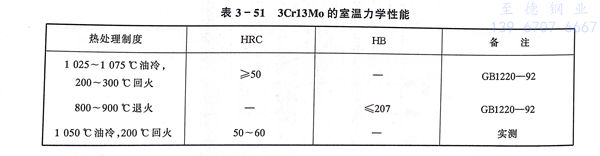

3Cr13Mo、32Cr13Mo 不銹鋼的室溫力學性能(neng)見表3-51。
三(san)、抗彎(wan)性能

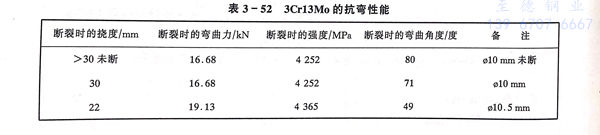

3Cr13Mo、32Cr13Mo 不銹鋼的抗彎性能見表3-52，鋼的韌性高于4Cr13。4Cr13不銹鋼斷裂時的彎曲角度最大不超過20度，而3Cr13Mo不銹鋼斷裂時的彎曲角度達60度以上。
四、耐蝕(shi)性

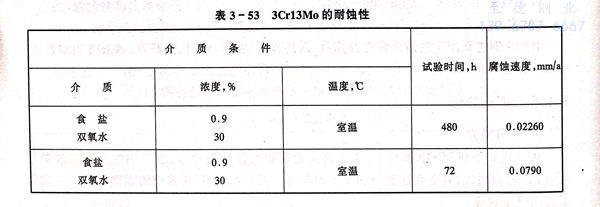

3Cr13Mo、32Cr13Mo 不銹鋼(gang)在一些介質(zhi)中的耐蝕性見表3-53。
五(wu)、工藝(yi)性(xing)能
a. 熱加工

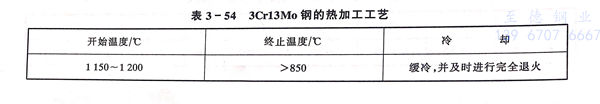

3Cr13Mo、32Cr13Mo 不(bu)銹鋼的熱加工工藝參數見(jian)表3-54。
b. 熱(re)處理

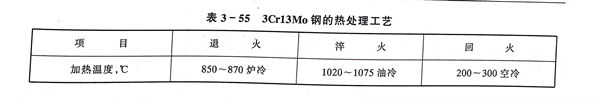

3Cr13Mo、32Cr13Mo 不(bu)銹鋼的熱處理工藝見表3-55。
六(liu)、物理(li)性能

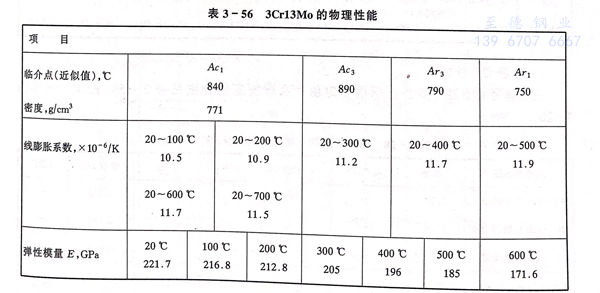

3Cr13Mo、32Cr13Mo 不銹鋼(gang)的物(wu)理性能見表 3-56 。
七(qi)、應用
應用領域同3Cr13不(bu)銹(xiu)鋼(gang)，對耐(nai)蝕性要求較高的場合(he)選用3Cr13Mo、32Cr13Mo 不(bu)銹(xiu)鋼(gang)為宜(yi)。
地點：浙(zhe)江省麗水市松陽縣工業園(yuan)區三(san)期永(yong)寧路(lu)
郵編：323400
電話：0577-28850550
手機：139 6707 6667
傳真：0577- 28909778
郵箱：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙江至德(de)鋼業有(you)限公司(si) 版權所有(you)
