17Cr16Ni2、1.4057、431不銹鋼是馬氏體不(bu)銹(xiu)鋼，加工性能比14Cr17Ni2（1Cr17Ni2）鋼有明顯改善，而耐酸性基本上和14Cr17Ni2相同。適于制作要求較高強度、韌性和良好耐蝕性的零部件，以及在潮濕介質中工作的承力件。

一、化學成分(fen)

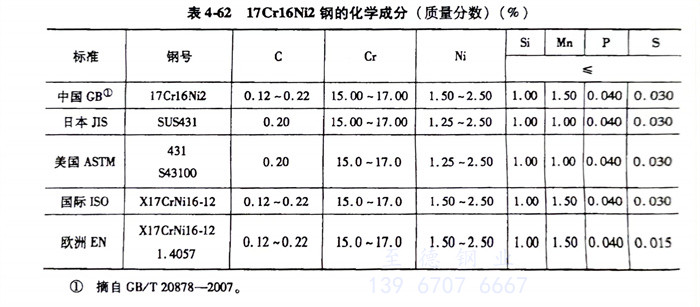

   17Cr16Ni2、1.4057、431不銹鋼的化(hua)學(xue)成(cheng)分見表4-62。

二(er)、熱加工

   17Cr16Ni2、1.4057、431不銹鋼鍛(duan)造工(gong)藝(yi)規范見表4-63。

三、預備熱(re)處(chu)理(li)

  預備(bei)熱處理的過程如下：

   1. 低(di)溫退(tui)火：加熱(re)溫度為660～680℃，爐(lu)冷，退(tui)火組(zu)織為珠(zhu)光體。

   2. 高溫退(tui)火：加熱溫度為850～870℃，爐(lu)冷，退(tui)火后硬度≤250HBW。

四、淬(cui)火及回火

  17Cr16Ni2、1.4057、431不銹鋼(gang)淬火(huo)溫度(du)(du)為(wei)(wei)980～1050℃，油冷或空冷，硬度(du)(du)為(wei)(wei)44～51HRC。回火(huo)溫度(du)(du)為(wei)(wei)250～300℃，硬度(du)(du)≥40HRC；回火(huo)溫度(du)(du)為(wei)(wei)560～605℃，硬度(du)(du)26~34HRC。

五、力(li)學(xue)性能(neng)

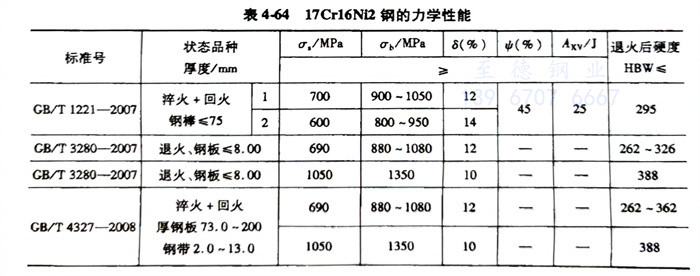

  17Cr16Ni2、1.4057、431不銹鋼的力學性能見表4-64。
