91香蕉视频app

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經典的91香蕉視頻app:馬氏體不銹鋼，是馬氏體91香蕉視頻app:不銹鋼中強度與韌性匹配較好的鋼種之一。它對氧化性酸、大多數有機酸及有機鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產和輕工、紡織、食品工業中的既要求強韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。

一、化學成分

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼的化(hua)學(xue)成分見表 3-75。

二、室溫力學性能(neng)

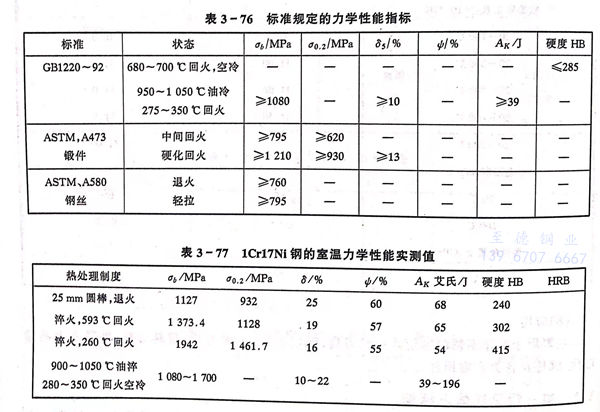

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼標準規定的(de)室溫(wen)力學性能和實測值分別叫表 3-76 和 表 3-77。

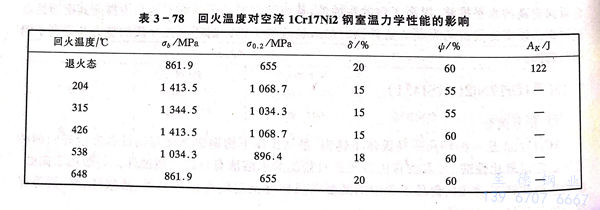

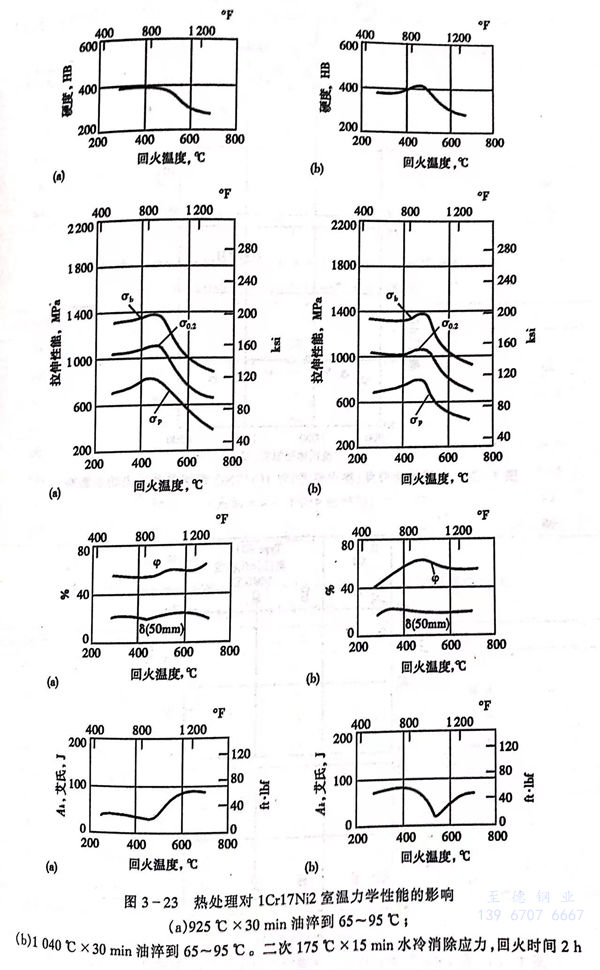

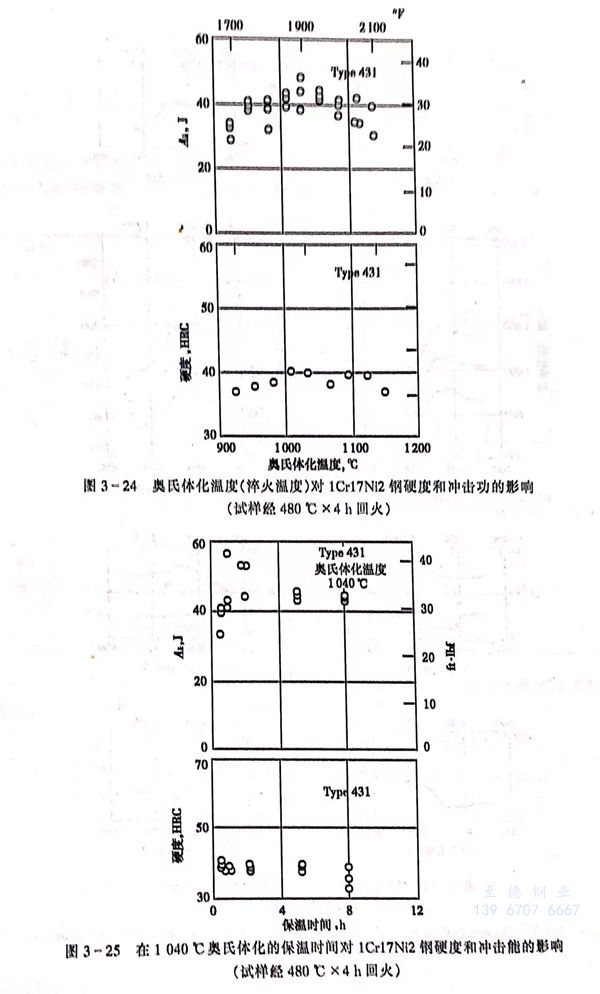

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼的(de)室溫(wen)(wen)力學性(xing)能可通過(guo)熱(re)處理工藝予以(yi)調整，熱(re)處理工藝條件與室溫(wen)(wen)力學性(xing)能的(de)影響見表3-78和圖3-23至圖3-25。

三、高溫力學性能(neng)

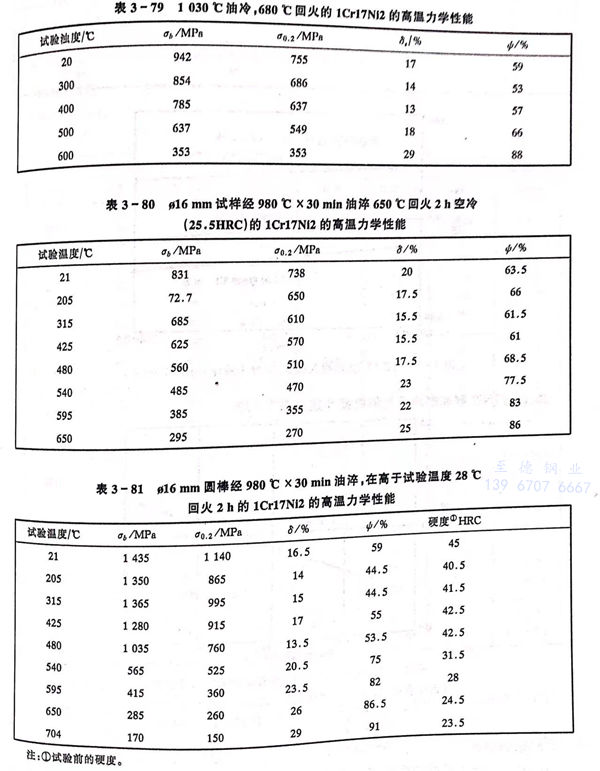

  不(bu)同熱(re)處理(li)狀態下(xia)的(de)1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的(de)高溫瞬時(shi)拉(la)伸性(xing)能見表3-79至表3-81。

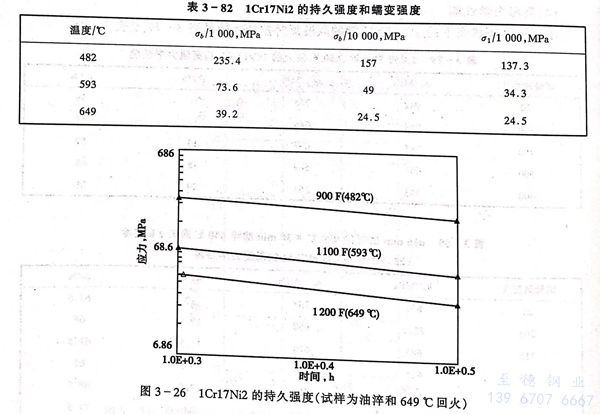

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的持(chi)久強(qiang)度(du)和蠕(ru)變強(qiang)度(du)見表 3-82 和 圖 3-26。

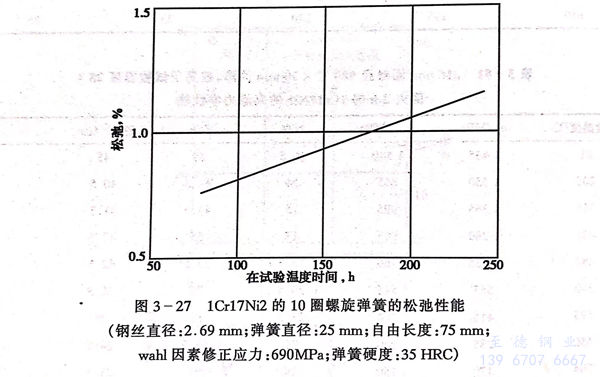

 由 1Cr17Ni2、14Cr17Ni2、431 不銹鋼 制成(cheng)的(de)螺旋彈簧的(de)松弛性能見圖 3-27 。

四、斷裂韌性

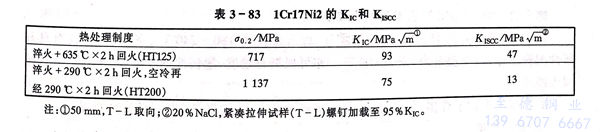

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的(de)斷裂韌性和 Kiscc 值見(jian)表 3-83。

五(wu)、耐蝕(shi)性

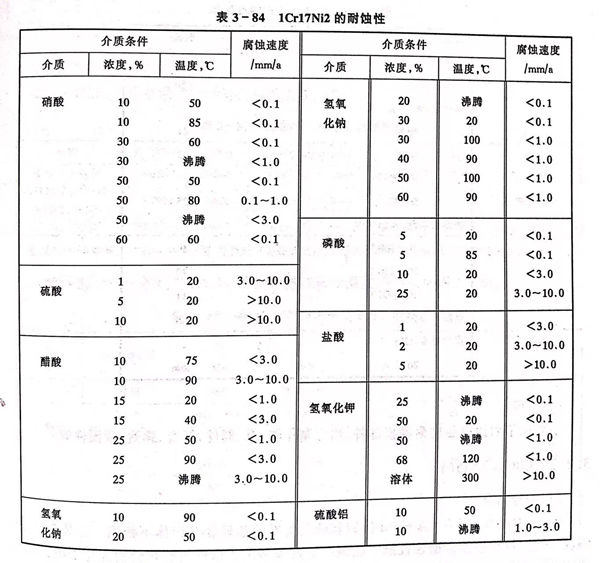

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)耐蝕性見表 3-84。

六(liu)、工藝性能

 a. 熱加(jia)工

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的(de)導(dao)熱(re)性較差，低于(yu)850℃加(jia)(jia)熱(re)時應緩慢。適宜(yi)的(de)熱(re)加(jia)(jia)工溫度為1130～1180℃，終加(jia)(jia)工溫度應大于(yu)850℃，熱(re)加(jia)(jia)工后需緩冷或及時進行(xing)退火。

 b. 冷加工

  該鋼的(de)冷(leng)加工硬化程度(du)較大(da)，冷(leng)加工微(wei)裂紋敏感性大(da)，冷(leng)拉(la)時，變形量應控制在11％～18％，冷(leng)拉(la)后應在8h內退火(huo)。

 c. 熱處理

    退火：730℃×（4-5）h，以≤20℃／h爐冷至650℃出爐空冷。

    淬(cui)火：1030～1050℃保溫后油(you)冷或空冷。

    回(hui)(hui)火：要求硬度在45～52HRC的(de)零(ling)件(jian)(jian)，回(hui)(hui)火溫度為180～240℃，空冷(leng)；要求具有良好塑性的(de)模壓件(jian)(jian)，回(hui)(hui)火溫度為240～280℃。亦可(ke)根(gen)據對硬度、塑韌性的(de)要求，按(an)圖(tu)3-23選擇回(hui)(hui)火溫度。

d. 焊接

   不適于焊接(jie)，如若焊接(jie)，焊前需經500～600℃預熱，焊后必須熱處理。

七、物理(li)性能

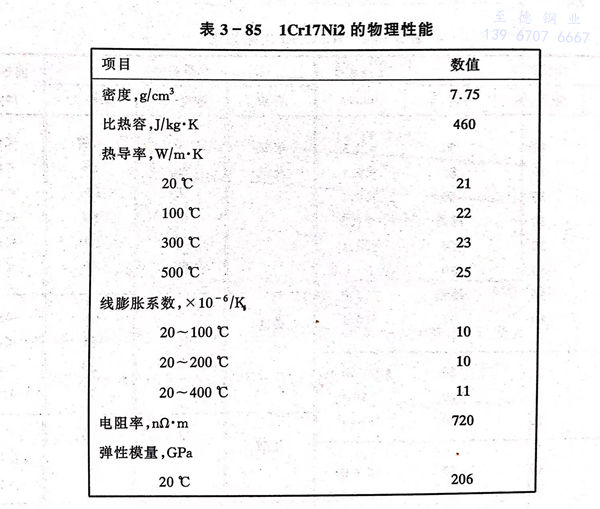

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的物理性能見表3-85。

八(ba)、應用

  主要(yao)用于耐蝕高強(qiang)度耐磨(mo)損部件，用它制作(zuo)軸、泵、閥件、桿類、彈簧、緊固件等(deng)。
