85Cr17（8Cr17）、S44003、SUS440B不銹鋼是高鉻高碳可淬硬性不銹鋼，性能和用途類似于68Cr17（7Cr17）不銹鋼，硬化狀態下比68Cr17（7Cr17）鋼更硬，比108Cr17（11Cr17）不銹鋼的韌性好，焊接性差。可制作模具、刃具及閥座等。

一、化學成分

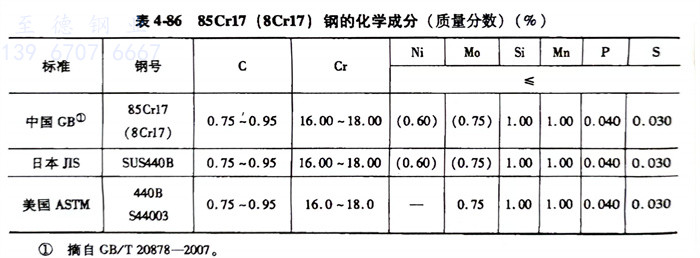

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼的化學(xue)成(cheng)分見表4-86。

二(er)、熱加工(gong)

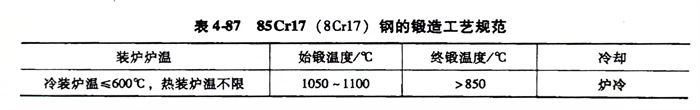

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼鍛(duan)造工藝規范(fan)見表4-87。

    應特別(bie)注意85Cr17（8Cr17）鋼(gang)的(de)鍛造工(gong)藝，最好(hao)采(cai)用冷裝加熱（＜600℃），加熱速度(du)不宜太快，尤其是在700℃以下時，同時應特別(bie)控(kong)制較高(gao)的(de)停鍛、軋溫(wen)度(du)，并嚴格(ge)注意緩冷條(tiao)件。

三、預備熱處(chu)理

  預(yu)備熱(re)處理的過程如下(xia)：

    1. 軟化退火：加熱溫度為800～840℃，爐冷到500℃以下出爐空冷，退火組織(zhi)為珠光體，硬度≤255HBW。

    2. 完全退火(huo)：840～920℃，爐冷，硬(ying)度≤255HBW。

四、淬火及回火

    淬火(huo)溫(wen)度1010～1070℃，油冷，硬(ying)度≥≥561≥56HRC；回火(huo)溫(wen)度160～180℃，空冷，硬(ying)度≥56HRC。
