90Cr18MoV、1.4112、S44003、440B不銹鋼是一種高碳高鉻馬氏體(ti)不銹鋼，是在95Cr18（9Cr18）不銹(xiu)鋼的基礎上加入了鉬和釩，熱強性和耐回火性均優于95Cr18（9Cr18）鋼，性能和用途類似于95Cr18（9Cr18）鋼，用于制造在腐蝕環境、強氧化氣氛中工作的軸承，如石油、化工、船舶機械中的軸承及耐磨零件，以及機械刀具、量具、刃具、外科手術刀具等，并適宜制造高負荷、高耐磨、在腐蝕介質作用下的塑料模具。

一、化學成分

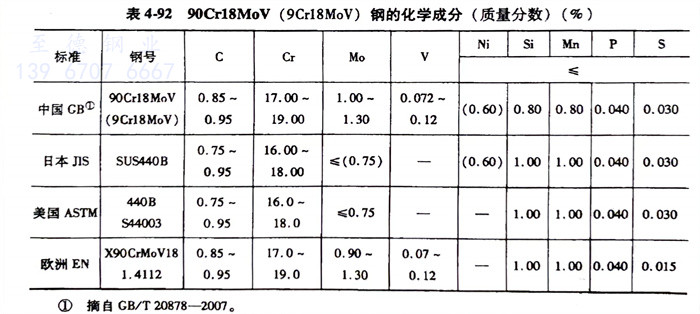

   90Cr18MoV (9Cr18MoV) 不銹鋼(gang)的化學成分見表4-92。

二、熱加(jia)工

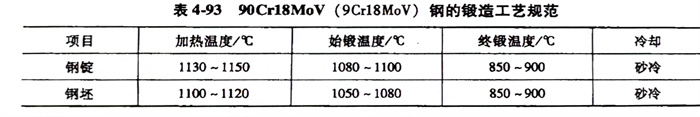

   鍛造工藝(yi)規(gui)范見表4-93。應特(te)別注(zhu)意(yi)90Cr18MoV (9Cr18MoV) 不銹(xiu)鋼的熱加(jia)工工藝(yi)，最好采用冷裝爐加(jia)熱，加(jia)熱速度不宜太快，尤其在700℃以下時，同時應該控制較高的終鍛溫度，并嚴(yan)格注(zhu)意(yi)緩(huan)冷條件。

三、預(yu)備(bei)熱處理(li)

  預備熱處理的過程如(ru)下：

    1. 退(tui)火溫度(du)850～870℃，保溫4～6h，爐冷至600℃以下出爐，退(tui)火后硬(ying)度(du)≤269HBW。

    2. 再(zai)結晶(jing)退火：加熱溫度為730～750℃，空冷。

四(si)、淬火及回火

  90Cr18MoV、1.4112、S44003、440B不銹鋼淬火(huo)溫度1050～1070℃，油冷，硬(ying)度≥58HRC；回火(huo)溫度160～180℃保溫3～5，硬(ying)度≥58HRC。~5h
