一、產品結構

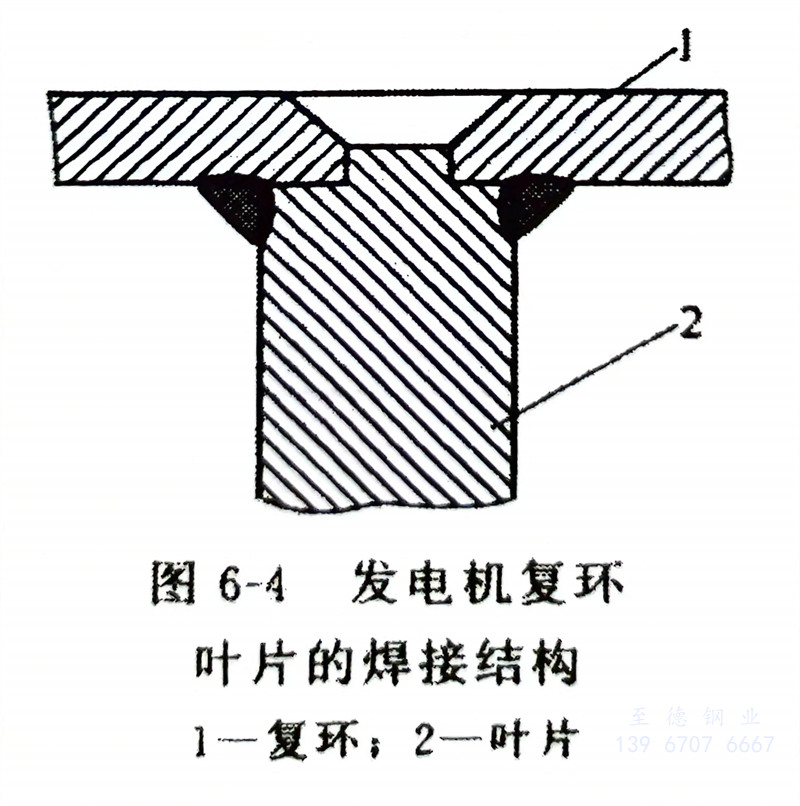

  圖6-4為發電機復環葉片的焊接結構。其復環材質為2Cr13，葉片為1Cr13，均為馬氏體不銹鋼。

二、焊接(jie)工藝

   ①. 焊前預熱，溫度為250～300℃。

   ②. 選用A207（E316型）焊條，其直徑為(wei)＄3.2mm。

   ③. 在(zai)引弧(hu)板上引弧(hu)，待(dai)電弧(hu)穩(wen)定后引入待(dai)焊(han)處，采(cai)用短弧(hu)焊(han)，收(shou)弧(hu)時(shi)要填滿(man)弧(hu)坑，減少(shao)弧(hu)坑裂(lie)紋(wen)，并(bing)使焊(han)縫與母材金屬呈(cheng)圓滑過(guo)渡。

   ④. 焊后(hou)為防(fang)止焊件的(de)變形和(he)開裂，需(xu)進行回火熱處理來消除焊接殘余應力。回火溫(wen)度為700℃，保(bao)溫(wen)30min，然后(hou)空冷。

   ⑤. 用(yong)超聲(sheng)波(bo)探傷儀對(dui)焊縫內部(bu)進行(xing)檢(jian)測(ce)，發現有超標焊接缺陷時，應立即返(fan)修(xiu)。補焊工藝與焊接工藝相同，直(zhi)至合格為止(zhi)。
