06Cr19Ni10N（0Cr19Ni9N）不銹鋼是奧氏體型不銹鋼，是在06Cr19Ni10（0Cr18Ni9）鋼的基礎上適當添加氮，不僅能防止塑性降低，而且能提高鋼的強度和加工硬化傾向，改善鋼的耐點蝕和耐晶間腐蝕性，使材料的厚度減少，部件重量減輕，可用于有一定耐蝕要求、又要具有一定強度的設備和結構件。

   022Cr19Ni10N（00Cr18Ni10N）不(bu)銹(xiu)鋼(gang)是06Cr19Ni10N（0Cr18Ni9N）不(bu)銹(xiu)鋼(gang)的超低碳奧氏體不(bu)銹(xiu)鋼(gang)。由于(yu)06Cr19Ni10N（0Cr18Ni9N）不(bu)銹(xiu)鋼(gang)在450～900℃加熱后，耐(nai)晶間腐蝕性能(neng)明顯下降，因此對于(yu)焊接(jie)設備構件，推薦(jian)選用022Cr19Ni10N（00Cr18Ni10N）不(bu)銹(xiu)鋼(gang)。

（1）化(hua)學(xue)成分(fen)： 06Cr19Ni10N 鋼和(he)022Cr19Ni10N不銹鋼的化學成分見表5-52和(he)表5-53。

（2）熱加工： 06Cr19Ni10N鋼和022Cr19Ni10N不銹(xiu)鋼的化學成分見表(biao)5-54。

（3）預備(bei)熱(re)處理： 預備熱處理的過程如下：

        a. 消(xiao)除加(jia)工應力退火：300～350℃，保溫·1～2h，空冷。

        b. 消除(chu)加工硬化(hua)退火：750～850℃，保溫1～3h，快(kuai)冷。

（4）固溶(rong)熱處理： 1010～1150℃，快冷(leng)，硬度≤217HBW。

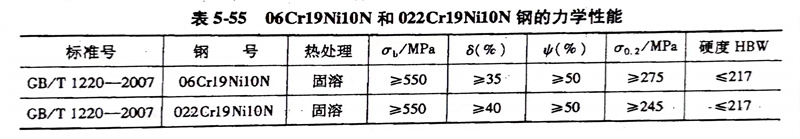

（5）力(li)學(xue)性(xing)能： 06Cr19Ni10N 鋼和022Cr19Ni10N不銹鋼的力學性能見表5-55。
