從礦石或化合物中提煉金屬，是還原過程；而腐蝕則是將金屬氧化為礦石或化合物，是冶煉的逆過程，即氧化過程。這兩個過程的原理是可以相互借用的。干腐蝕為高溫氧化，濕腐蝕是電解液腐蝕。在液態或固態電解質中的金屬腐蝕過程是電化學過程，是一種涉及電子轉移的化學過程。因此，腐蝕能否進行，取決于金屬能否離子化；而金屬離子化的趨勢，可以用金屬的標準電極電位（ε)來表示。定性地講，金屬的標準電位越負，則越易離子化。
如，鋼(gang)表面生銹(xiu)是電(dian)化學腐蝕的(de)結(jie)果。鋼(gang)暴露(lu)在大氣中，表面吸附了(le)一層很(hen)薄(bo)的(de)水膜，鋼(gang)表面不同的(de)電(dian)極電(dian)位和水膜構成了(le)微電(dian)池，就會(hui)引起電(dian)化學腐蝕。
鋼(gang)本身由于包含(han)有碳(tan)化(hua)物、夾渣物等，各(ge)(ge)部分(fen)(fen)的組織和(he)成分(fen)(fen)是(shi)不(bu)均(jun)勻的，此外內部應(ying)力也不(bu)均(jun)勻，這(zhe)些都促使各(ge)(ge)部分(fen)(fen)在電(dian)(dian)解質溶液中，產生相互間(jian)的電(dian)(dian)極電(dian)(dian)位(wei)差。這(zhe)種電(dian)(dian)極電(dian)(dian)位(wei)差愈(yu)大(da)，微(wei)(wei)(wei)陽極和(he)微(wei)(wei)(wei)陰極間(jian)的電(dian)(dian)流強度(du)愈(yu)大(da)，鋼(gang)的腐蝕速(su)度(du)也愈(yu)大(da)，結(jie)果是(shi)微(wei)(wei)(wei)陽極部分(fen)(fen)發(fa)生嚴重的腐蝕。
這種(zhong)腐蝕(shi)微(wei)電(dian)池(chi)所引起電(dian)化(hua)學腐蝕(shi)，在開(kai)始階段(duan)和(he)腐蝕(shi)過程(cheng)中，就會(hui)產生陽極(ji)極(ji)化(hua)作(zuo)(zuo)用(yong)(yong)和(he)陰極(ji)極(ji)化(hua)作(zuo)(zuo)用(yong)(yong)。
一、極化作(zuo)用
在電(dian)化(hua)學腐蝕中，能夠控制腐蝕反應速度的(de)現(xian)象稱為極化(hua)，極化(hua)可使(shi)陽極與陰極參與反應的(de)速度得到減弱(ruo)和減緩。
極(ji)化(hua)作用的(de)原(yuan)理 當電(dian)流通過原(yuan)來(lai)電(dian)池開始流動的(de)瞬間，在電(dian)極(ji)上產生化(hua)學變化(hua)，這些變化(hua)試圖(tu)建(jian)立一(yi)個新的(de)與原(yuan)來(lai)電(dian)池電(dian)壓方(fang)向(xiang)(xiang)相(xiang)反的(de)伏打電(dian)池。這種新的(de)反電(dian)壓稱為極(ji)化(hua)，其(qi)方(fang)向(xiang)(xiang)與原(yuan)來(lai)電(dian)池的(de)電(dian)壓方(fang)向(xiang)(xiang)相(xiang)反，從而使原(yuan)來(lai)的(de)電(dian)池電(dian)壓得(de)到(dao)了削弱。也就是說，由于極(ji)化(hua)使得(de)腐蝕電(dian)池中金屬(shu)的(de)各電(dian)位彼此相(xiang)互接近 陽極(ji)電(dian)位的(de)下降
稱(cheng)為陽(yang)極(ji)(ji)(ji)極(ji)(ji)(ji)化(hua)(hua)(hua)(hua)，陰(yin)極(ji)(ji)(ji)電位的(de)(de)(de)下(xia)降(jiang)稱(cheng)為陰(yin)極(ji)(ji)(ji)極(ji)(ji)(ji)化(hua)(hua)(hua)(hua)。電池電壓的(de)(de)(de)下(xia)降(jiang)、減小(xiao)使(shi)得流過(guo)電池的(de)(de)(de)電流也減小(xiao)。陽(yang)極(ji)(ji)(ji)、陰(yin)極(ji)(ji)(ji)的(de)(de)(de)極(ji)(ji)(ji)化(hua)(hua)(hua)(hua)并不總是(shi)同時以同種程度(du)發生，有些情(qing)況下(xia)，陽(yang)極(ji)(ji)(ji)發生較大(da)的(de)(de)(de)極(ji)(ji)(ji)化(hua)(hua)(hua)(hua)，而有些情(qing)況下(xia)則(ze)是(shi)陰(yin)極(ji)(ji)(ji)發生較大(da)的(de)(de)(de)極(ji)(ji)(ji)化(hua)(hua)(hua)(hua)。在前一種情(qing)況下(xia)，反應由(you)陽(yang)極(ji)(ji)(ji)控(kong)制；后(hou)一種情(qing)況下(xia)，反應由(you)陰(yin)極(ji)(ji)(ji)來(lai)控(kong)制（圖(tu)1-1a和圖(tu)1-1c)。為了提(ti)(ti)高金屬材料的(de)(de)(de)耐腐蝕性，可以通(tong)過(guo)提(ti)(ti)高其(qi)極(ji)(ji)(ji)化(hua)(hua)(hua)(hua)性能來(lai)實現(xian)；作(zuo)為能源的(de)(de)(de)電池，則(ze)是(shi)通(tong)過(guo)降(jiang)低(di)其(qi)極(ji)(ji)(ji)化(hua)(hua)(hua)(hua)性能來(lai)實現(xian)的(de)(de)(de)。
1. 鐵 - 水體系的極化
在(zai)(zai)鐵－水體系中(zhong)，反(fan)應是(shi)受(shou)陰極控(kong)制(zhi)的(de)，因為(wei)氫離(li)子(zi)(zi)數量(liang)少，也就(jiu)是(shi)說，陰極極化(hua)(hua)限(xian)(xian)制(zhi)著反(fan)應速度；而氧氣是(shi)一種去極化(hua)(hua)劑，因為(wei)它增加了這個(ge)反(fan)應中(zhong)的(de)腐蝕(shi)電(dian)流及(ji)一定的(de)腐蝕(shi)量(liang)。有一點應該考慮到(dao)，這就(jiu)是(shi)：極化(hua)(hua)可限(xian)(xian)制(zhi)腐蝕(shi)速度，使(shi)之不能(neng)(neng)達(da)到(dao)最(zui)大值(zhi)，如果不存在(zai)(zai)極化(hua)(hua)，腐蝕(shi)速度將(jiang)可能(neng)(neng)達(da)到(dao)最(zui)大值(zhi)。電(dian)解(jie)液中(zhong)離(li)子(zi)(zi)的(de)緩慢(man)移動、原子(zi)(zi)緩慢(man)地結合成氣體分子(zi)(zi)或電(dian)解(jie)液中(zhong)離(li)子(zi)(zi)的(de)緩慢(man)溶解(jie)，都可能(neng)(neng)是(shi)極化(hua)(hua)的(de)表現形式。
2. 影響極化的因素(su)
同(tong)其他的(de)所(suo)有(you)性(xing)(xing)能一樣，極(ji)化(hua)性(xing)(xing)能不(bu)僅因電(dian)極(ji)材料而(er)(er)異(yi)，而(er)(er)且與電(dian)解(jie)質(zhi)有(you)密切關系，因此(ci)，極(ji)化(hua)的(de)程(cheng)度(du)是(shi)不(bu)同(tong)的(de)。一些(xie)腐(fu)(fu)(fu)蝕反(fan)應由于高(gao)自發性(xing)(xing)與低極(ji)化(hua)性(xing)(xing)，使得腐(fu)(fu)(fu)蝕反(fan)應進(jin)行(xing)得很快；而(er)(er)另一些(xie)腐(fu)(fu)(fu)蝕反(fan)應，盡(jin)管它(ta)們有(you)著明顯的(de)腐(fu)(fu)(fu)蝕趨勢(shi)，但由于高(gao)極(ji)化(hua)性(xing)(xing)則使得腐(fu)(fu)(fu)蝕反(fan)應進(jin)行(xing)得非常慢。這就是(shi)研究、利用極(ji)化(hua)的(de)目的(de)所(suo)在。影響極(ji)化(hua)的(de)因素包括(kuo)：
a. 增加反(fan)應(ying)面積，使(shi)腐蝕更容易發(fa)生，由此而(er)降低了極化率。
b. 攪(jiao)拌(ban)或電解液(ye)流動帶走了(le)(le)表(biao)面(mian)的腐蝕產物(wu)，從而(er)提供了(le)(le)大(da)量與電極(ji)接觸(chu)的離子，增加(jia)了(le)(le)腐蝕速(su)度而(er)降低了(le)(le)極(ji)化；另一(yi)方面(mian)，如(ru)果(guo)陰極(ji)反應起控制作用，則攪(jiao)拌(ban)對腐蝕速(su)度沒有(you)影響。
c. 氧氣可有效地(di)(di)使(shi)電極去極化(hua)或通過帶走反應(ying)產物原子態的氫使(shi)反應(ying)更快地(di)(di)進行。
d. 溫度增(zeng)加(jia)，可(ke)使大(da)多(duo)數反應速度增(zeng)加(jia)，因此降低了極(ji)化率(lv)。
3. 極化圖

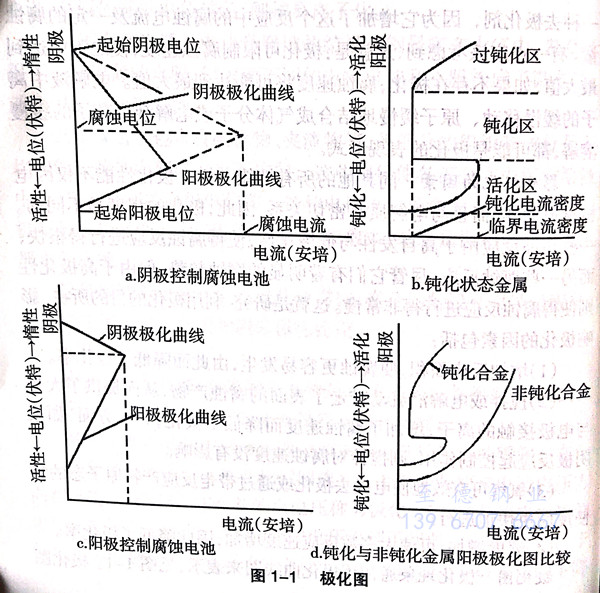

極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)現象通(tong)常用極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)(xian)(xian)(xian)圖(tu)(tu)(tu)本示 ,見圖(tu)(tu)(tu)1-1。極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)圖(tu)(tu)(tu)就是(shi)(shi)陽(yang)極(ji)(ji)(ji)(ji)電(dian)位(wei)和陰(yin)極(ji)(ji)(ji)(ji)電(dian)位(wei)與其(qi)電(dian)流的關(guan)系圖(tu)(tu)(tu)。這(zhe)些曲(qu)線(xian)(xian)(xian)(xian)也(ye)稱為(wei)(wei)Evans曲(qu)線(xian)(xian)(xian)(xian)，這(zhe)是(shi)(shi)以腐(fu)(fu)蝕(shi)科學的創始人之一 Ulick Evans命名的。圖(tu)(tu)(tu)1-1a表示由(you)陰(yin)極(ji)(ji)(ji)(ji)控(kong)制腐(fu)(fu)蝕(shi)電(dian)池的極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)圖(tu)(tu)(tu)。圖(tu)(tu)(tu)1-1b為(wei)(wei)鈍(dun)化(hua)(hua)(hua)(hua)狀態(tai)由(you)金屬陽(yang)極(ji)(ji)(ji)(ji)控(kong)制腐(fu)(fu)蝕(shi)電(dian)池的極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)(xian)(xian)(xian)圖(tu)(tu)(tu)，從圖(tu)(tu)(tu)1-1b可(ke)以看出，極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)(xian)(xian)(xian)并不是(shi)(shi)想象的那(nei)樣是(shi)(shi)沿直線(xian)(xian)(xian)(xian)極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)的，而是(shi)(shi)沿著(zhu)“S”形(xing)(xing)曲(qu)線(xian)(xian)(xian)(xian)極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)的。活化(hua)(hua)(hua)(hua)狀態(tai)－鈍(dun)化(hua)(hua)(hua)(hua)狀態(tai)轉變的電(dian)化(hua)(hua)(hua)(hua)學行(xing)為(wei)(wei)，可(ke)由(you)這(zhe)些曲(qu)線(xian)(xian)(xian)(xian)加以說明。圖(tu)(tu)(tu)1-1c是(shi)(shi)由(you)陽(yang)極(ji)(ji)(ji)(ji)控(kong)制腐(fu)(fu)蝕(shi)電(dian)池的極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)圖(tu)(tu)(tu)，此圖(tu)(tu)(tu)可(ke)以說明氫氣對(dui)陰(yin)極(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)的作用及聚集的金屬離子和腐(fu)(fu)蝕(shi)產物對(dui)陽(yang)極(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)的作用。實際上(shang)，極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)(xian)(xian)(xian)并不是(shi)(shi)直線(xian)(xian)(xian)(xian)，極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)(xian)(xian)(xian)的形(xing)(xing)狀取決于極(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)的具體過程。
4. 極化測定(ding)
耦合(he)件極(ji)化(hua)的測定(ding)可(ke)(ke)以提供關于極(ji)化(hua)行(xing)為的精確信息，特(te)別是對局部腐(fu)蝕(shi)的預測。用極(ji)化(hua)技術與(yu)(yu)臨界電位可(ke)(ke)以衡量金(jin)屬與(yu)(yu)合(he)金(jin)在氯化(hua)物溶液(ye)中，點腐(fu)蝕(shi)與(yu)(yu)縫隙腐(fu)蝕(shi)的敏(min)感性。
5. 鈍化
有(you)(you)(you)時材(cai)料(liao)發生腐(fu)(fu)蝕時，會產(chan)生有(you)(you)(you)黏附性的(de)(de)腐(fu)(fu)蝕產(chan)物(wu)，這(zhe)種黏附性的(de)(de)腐(fu)(fu)蝕產(chan)物(wu)能(neng)夠起到保護材(cai)料(liao)免(mian)受(shou)進一(yi)步腐(fu)(fu)蝕作用，這(zhe)也就是鈍化(hua)(hua)(hua)(hua)作用。這(zhe)些被鈍化(hua)(hua)(hua)(hua)的(de)(de)材(cai)料(liao)在(zai)特定的(de)(de)環(huan)境中(zhong)腐(fu)(fu)蝕非(fei)常(chang)小，而在(zai)其他環(huan)境中(zhong)卻有(you)(you)(you)可(ke)能(neng)產(chan)生相當嚴重的(de)(de)腐(fu)(fu)蝕。例(li)如，從(cong)電動序來看(kan)，鋁(lv)的(de)(de)腐(fu)(fu)蝕速度應(ying)該是較(jiao)高的(de)(de)，然(ran)而實際上，鋁(lv)在(zai)除鹵化(hua)(hua)(hua)(hua)物(wu)外的(de)(de)多數介(jie)質(zhi)里具(ju)有(you)(you)(you)較(jiao)強的(de)(de)耐腐(fu)(fu)蝕能(neng)力。這(zhe)種現象稱為鈍化(hua)(hua)(hua)(hua)。鎳、鈦、鋯、鉻和(he)不(bu)銹鋼等(deng)材(cai)料(liao)都是因為可(ke)自鈍化(hua)(hua)(hua)(hua)而具(ju)備了耐腐(fu)(fu)蝕的(de)(de)能(neng)力。
通過研究極(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)，也就是Evans曲(qu)線(xian)，可以(yi)幫助(zhu)更好地理(li)解(jie)(jie)(jie)合(he)金(jin)(jin)的(de)鈍(dun)(dun)化(hua)(hua)(hua)(hua)。圖(tu)(tu)1-1b中顯(xian)(xian)示的(de)鈍(dun)(dun)化(hua)(hua)(hua)(hua)合(he)金(jin)(jin)的(de)陽極(ji)(ji)極(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)明顯(xian)(xian)不同于沒有鈍(dun)(dun)化(hua)(hua)(hua)(hua)的(de)合(he)金(jin)(jin)，圖(tu)(tu)1-1d是鈍(dun)(dun)化(hua)(hua)(hua)(hua)與(yu)(yu)沒有鈍(dun)(dun)化(hua)(hua)(hua)(hua)材料(liao)的(de)極(ji)(ji)化(hua)(hua)(hua)(hua)曲(qu)線(xian)比較圖(tu)(tu)。鈍(dun)(dun)化(hua)(hua)(hua)(hua)明顯(xian)(xian)的(de)是陽極(ji)(ji)極(ji)(ji)化(hua)(hua)(hua)(hua)的(de)結果(guo)。在(zai)(zai)金(jin)(jin)屬與(yu)(yu)環境之間，由金(jin)(jin)屬氧(yang)化(hua)(hua)(hua)(hua)物或化(hua)(hua)(hua)(hua)學反(fan)(fan)應吸(xi)收的(de)氧(yang)氣形成(cheng)一(yi)層(ceng)牢固的(de)保護薄膜，可以(yi)防止金(jin)(jin)屬與(yu)(yu)電(dian)解(jie)(jie)(jie)液進一(yi)步接觸電(dian)解(jie)(jie)(jie)。在(zai)(zai)金(jin)(jin)屬為鐵的(de)情況(kuang)(kuang)下，當(dang)有更多(duo)的(de)氧(yang)可以(yi)到(dao)達(da)陰(yin)極(ji)(ji)的(de)金(jin)(jin)屬表面進行反(fan)(fan)應時，就可以(yi)形成(cheng)一(yi)層(ceng)保護性的(de)鈍(dun)(dun)化(hua)(hua)(hua)(hua)膜，金(jin)(jin)屬表面因此達(da)到(dao)鈍(dun)(dun)化(hua)(hua)(hua)(hua)狀態，對(dui)避免加速腐(fu)蝕起到(dao)了非常重(zhong)要(yao)的(de)作用。在(zai)(zai)特定(ding)的(de)情況(kuang)(kuang)下，特定(ding)的(de)合(he)金(jin)(jin)能否(fou)鈍(dun)(dun)化(hua)(hua)(hua)(hua)取決(jue)于陽極(ji)(ji)和陰(yin)極(ji)(ji)極(ji)(ji)化(hua)(hua)(hua)(hua)效果(guo)。
鈍(dun)化(hua)狀(zhuang)態(tai)合金被廣泛用做熱交換(huan)器結構(gou)的(de)(de)(de)耐(nai)腐(fu)蝕(shi)材(cai)料，鈍(dun)化(hua)狀(zhuang)態(tai)金屬的(de)(de)(de)耐(nai)腐(fu)蝕(shi)性取決于(yu)鉻含(han)量、環境中(zhong)的(de)(de)(de)氯(lv)化(hua)物(wu)和氧(yang)含(han)量以及溫度(du)。在特定的(de)(de)(de)條件(jian)下(xia)達到鈍(dun)化(hua)狀(zhuang)態(tai)，取決于(yu)各種(zhong)鈍(dun)化(hua)因素(su)(su)的(de)(de)(de)相對值(zhi)能否超(chao)過其(qi)阻礙鈍(dun)化(hua)的(de)(de)(de)因素(su)(su)。例如，高的(de)(de)(de)鉻含(han)量有(you)利(li)于(yu)鈍(dun)化(hua)，低(di)的(de)(de)(de)溫度(du)有(you)利(li)于(yu)鈍(dun)化(hua)，含(han)有(you)去鈍(dun)化(hua)離子(zi)的(de)(de)(de)氯(lv)化(hua)物(wu)阻礙鈍(dun)化(hua)，而(er)氧(yang)有(you)利(li)于(yu)鈍(dun)化(hua)。
6. 鈍化狀(zhuang)態(tai)合金的行為
盡管鈍(dun)化(hua)狀(zhuang)態材(cai)料在特定的環境下，鈍(dun)化(hua)狀(zhuang)態材(cai)料腐(fu)(fu)蝕(shi)非常小，但在其他情況下可(ke)能腐(fu)(fu)蝕(shi)相(xiang)當(dang)嚴重。相(xiang)反(fan)，通常顯示鈍(dun)化(hua)狀(zhuang)態的合金在非鈍(dun)化(hua)狀(zhuang)態下，常常是非常活(huo)潑的。某些元(yuan)素可(ke)以(yi)(yi)擊穿(chuan)鈍(dun)化(hua)膜，造(zao)成(cheng)鈍(dun)化(hua)膜不連續(xu)處的金屬被腐(fu)(fu)蝕(shi)。例如，氯離子破壞鋁、鐵(tie)以(yi)(yi)及(ji)不銹鋼的鈍(dun)化(hua)，造(zao)成(cheng)點腐(fu)(fu)蝕(shi)。因此，使用(yong)鈍(dun)化(hua)狀(zhuang)態金屬的用(yong)戶應(ying)特別注(zhu)意點腐(fu)(fu)蝕(shi)、應(ying)力腐(fu)(fu)蝕(shi)開裂(lie)、敏(min)化(hua)以(yi)(yi)及(ji)貧(pin)氧(yang)腐(fu)(fu)蝕(shi)等。
對于(yu)金屬的耐腐蝕性(xing)，希(xi)望(wang)有較(jiao)(jiao)高的極(ji)化性(xing)能(neng)；對于(yu)作為能(neng)源的電(dian)(dian)池或金屬的表面處理(li)，卻(que)要(yao)求(qiu)有較(jiao)(jiao)低的極(ji)化性(xing)能(neng)。同其他的所有性(xing)能(neng)一樣，極(ji)化性(xing)能(neng)不僅因電(dian)(dian)極(ji)材(cai)料而異，也(ye)與電(dian)(dian)解質密切相關(guan)。
二、不銹鋼的極化曲線

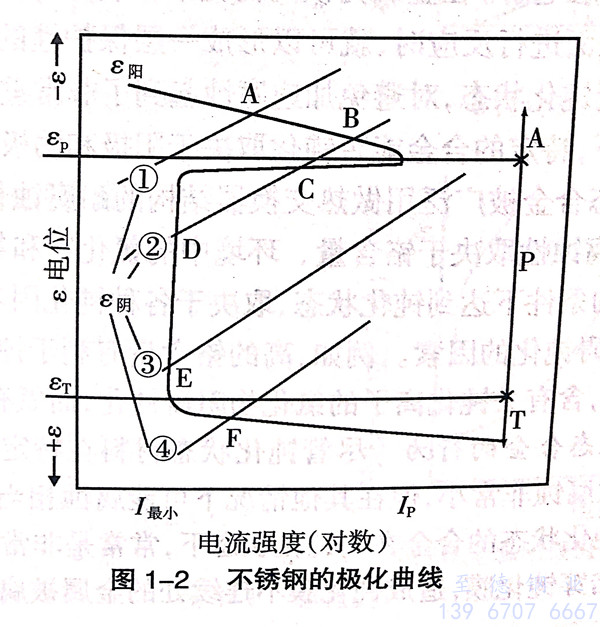

不銹(xiu)鋼的極化曲線，見圖1-2。圖1-2描述了不銹鋼以及有活化、鈍化轉變的合金電極動力學過程，并按電位分為活化區（A)、鈍化區（P)和過鈍化區（T)。應用陽極極化曲線（εm)及相關的陰極極化曲線（圖1-2中的①、②、③、④),可以求得腐蝕電位和腐蝕電流密度（圖1-2中的陽極化曲線和陰極化曲線的交點A、B、C、D、E、F)。
金(jin)(jin)屬或(huo)合(he)金(jin)(jin)在不同條件下，其電(dian)(dian)(dian)化(hua)(hua)學腐(fu)蝕有(you)四種狀(zhuang)(zhuang)態(tai)(tai)(tai)：一是(shi)活(huo)化(hua)(hua)狀(zhuang)(zhuang)態(tai)(tai)(tai)，腐(fu)蝕電(dian)(dian)(dian)流(liu)強(qiang)度較(jiao)大，因而(er)腐(fu)蝕速度較(jiao)快(kuai)；二(er)是(shi)相對穩(wen)定(ding)狀(zhuang)(zhuang)態(tai)(tai)(tai)，即金(jin)(jin)屬處(chu)(chu)于可以鈍化(hua)(hua)也(ye)可以活(huo)化(hua)(hua)狀(zhuang)(zhuang)態(tai)(tai)(tai)；三是(shi)鈍化(hua)(hua)穩(wen)定(ding)狀(zhuang)(zhuang)態(tai)(tai)(tai)，金(jin)(jin)屬只(zhi)處(chu)(chu)于鈍化(hua)(hua)狀(zhuang)(zhuang)態(tai)(tai)(tai)，而(er)且是(shi)穩(wen)定(ding)的(de)，能夠自動鈍化(hua)(hua)，只(zhi)有(you)很(hen)小的(de)腐(fu)蝕電(dian)(dian)(dian)流(liu)，腐(fu)蝕速度很(hen)小；四是(shi)過鈍化(hua)(hua)狀(zhuang)(zhuang)態(tai)(tai)(tai)，當金(jin)(jin)屬處(chu)(chu)于過鈍化(hua)(hua)狀(zhuang)(zhuang)態(tai)(tai)(tai)時有(you)較(jiao)高(gao)的(de)腐(fu)蝕電(dian)(dian)(dian)流(liu)。
為了提高不銹鋼的耐腐(fu)蝕性(xing)能，我們希望：
a. 不銹鋼(gang)易(yi)處于鈍(dun)化態，也就是可以自動鈍(dun)化；
b. 不銹鋼鈍化后腐(fu)蝕電流密度要很低；
c. 不銹鋼鈍(dun)化(hua)狀態的（腐蝕）電(dian)位范圍要(yao)寬。
上述三點(dian)分別指出(chu)了不銹鋼獲得(de)鈍化的(de)必要(yao)條件、鈍化狀態(tai)的(de)腐蝕(shi)速度和(he)鈍化狀態(tai)的(de)相對穩定性。
不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)只(zhi)(zhi)有(you)處在鈍化狀(zhuang)態方能耐腐蝕(shi)(shi)，這時鈍化狀(zhuang)態腐蝕(shi)(shi)電流最小(xiao)，腐蝕(shi)(shi)速度最慢(man)，其(qi)他三種狀(zhuang)態下不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)都是不(bu)(bu)(bu)耐腐蝕(shi)(shi)的(de)。由此可見(jian)，不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)的(de)“不(bu)(bu)(bu)銹(xiu)”是相對的(de)，只(zhi)(zhi)是腐蝕(shi)(shi)速度比較慢(man)就是了。
