在不銹鋼和高合金耐熱(re)鋼中，馬氏體不銹鋼是可以利用熱處理制度調整性能的，因此，為了保證使用性能的要求，特別是耐熱用馬氏體不銹鋼，焊縫成分應盡量接近母材的成分。為了防止冷裂紋，也可采用奧氏體焊接材料，這時的焊縫強度必然低于母材。


 焊縫成分同(tong)母材(cai)成分相近時，焊縫和熱(re)影響區將會同(tong)時硬化變脆，同(tong)時在熱(re)影響區中出現回火軟(ruan)化區。為(wei)了(le)防(fang)止冷裂，厚度3mm以(yi)上的構件往(wang)往(wang)要(yao)進(jin)行(xing)預熱(re)，焊后也往(wang)往(wang)需要(yao)進(jin)行(xing)熱(re)處(chu)理，以(yi)提高(gao)接頭性(xing)能，由于焊縫金(jin)屬與母材(cai)的熱(re)膨(peng)脹(zhang)系數基本一致，經熱(re)處(chu)理后有可(ke)能完全(quan)消除焊接應力。


當工(gong)件不允許進行(xing)預熱或(huo)熱處理時(shi)，可選擇奧氏體組織焊縫(feng)，由于焊縫(feng)具有較高的(de)塑性和韌性，能松弛(chi)焊接(jie)(jie)應力，并且(qie)能較多地固溶氫，因(yin)而可降(jiang)低接(jie)(jie)頭的(de)冷(leng)裂傾向(xiang)，但這種材質不均(jun)勻的(de)接(jie)(jie)頭，由于熱膨脹系(xi)數(shu)不同，在循環(huan)溫(wen)度(du)的(de)工(gong)作環(huan)境下，在熔合區可能產(chan)生剪應力，而導(dao)致(zhi)接(jie)(jie)頭破壞。


 對于簡單的(de)Cr13型馬氏(shi)(shi)體(ti)(ti)不(bu)銹(xiu)鋼，不(bu)采(cai)用奧氏(shi)(shi)體(ti)(ti)組織的(de)焊(han)縫(feng)(feng)時，焊(han)縫(feng)(feng)成分的(de)調整余地不(bu)多，一般都和(he)母材基體(ti)(ti)相同(tong)，但必須(xu)限(xian)制有(you)害雜(za)質硫、磷及(ji)硅等，硅在Cr13型馬氏(shi)(shi)體(ti)(ti)不(bu)銹(xiu)鋼焊(han)縫(feng)(feng)中(zhong)可促使形成粗(cu)大的(de)馬氏(shi)(shi)體(ti)(ti)。降低含(han)碳(tan)量，有(you)利(li)于減(jian)小淬硬性(xing)，焊(han)縫(feng)(feng)中(zhong)存在少量鈦、氮或鋁等元素，也(ye)可細化(hua)晶粒并(bing)降低淬硬性(xing)。


 對于多(duo)組(zu)元(yuan)合(he)金化的(de)Cr12基(ji)馬氏(shi)體熱(re)強鋼，主(zhu)要(yao)用(yong)途(tu)是耐熱(re)，通常不(bu)用(yong)奧(ao)(ao)氏(shi)體焊接(jie)材(cai)(cai)料，焊縫成分(fen)(fen)希望(wang)接(jie)近母材(cai)(cai)。在(zai)調整成分(fen)(fen)時，必須(xu)保證(zheng)焊縫不(bu)致出(chu)現(xian)一(yi)次鐵素(su)體相(xiang)，因它對性能十分(fen)(fen)有害(hai)，由(you)于Cr12基(ji)馬氏(shi)體熱(re)強鋼的(de)主(zhu)要(yao)成分(fen)(fen)多(duo)為鐵素(su)體元(yuan)素(su)（如鉬、鈮、鎢、釩等），為保證(zheng)全部組(zu)織為均一(yi)的(de)馬氏(shi)體，必須(xu)用(yong)奧(ao)(ao)氏(shi)體元(yuan)素(su)加以平衡，也就是要(yao)有適當的(de)碳、鎳(nie)、錳、氮等元(yuan)素(su)、


  馬氏體不銹(xiu)鋼可采(cai)用所有的熔焊(han)(han)方法進行焊(han)(han)接，由(you)于這種鋼具有相當(dang)高的冷裂傾向(xiang)，因(yin)此必須嚴格保持低名(ming)，至(zhi)低領，在選擇焊(han)(han)接材(cai)料時(shi)，必須要注意這一點，電焊(han)(han)條(tiao)一般選用低氫型藥皮。

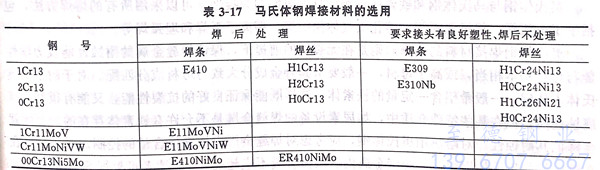

表 17.jpg


 馬氏體(ti)不(bu)銹鋼(gang)焊(han)材(cai)(cai)列人國(guo)標的(de)不(bu)多(duo)，具體(ti)焊(han)接材(cai)(cai)料選擇(ze)可參(can)考(kao)表3-17。隨著冶煉技術的(de)提高，一(yi)些(xie)新(xin)的(de)低碳(tan)甚(shen)至起人國(guo)標的(de)不(bu)多(duo)，具不(bu)用，在(zai)選擇(ze)焊(han)接材(cai)(cai)料時，要充分(fen)考(kao)慮成(cheng)分(fen)的(de)相近(jin)性，一(yi)般新(xin)的(de)鋼(gang)種的(de)產(chan)生，其悍接材(cai)(cai)料也隨之產(chan)生。
