名稱：鐵素體不銹鋼輪
材質：ZGCr28
熱處(chu)理要求：
a. 退火硬度≤180HB.
b. 采用(yong)硫－氮－碳共滲處理：硬度≥800HV;深度≥0.3mm.
1. 零件常見失效形式及應具備(bei)的性能
該(gai)零件用于從地下深(shen)處抽取鹽(yan)鹵(lu)液體(ti)介(jie)質的設備(bei)(bei)中，該(gai)介(jie)質引起的腐蝕是其失效(xiao)的主要形式。同(tong)時，設備(bei)(bei)是在(zai)細長軸上(shang)連(lian)續安裝(zhuang)數十(shi)個葉(xie)輪，在(zai)設備(bei)(bei)運轉(zhuan)時，由于軸的撓度引起葉(xie)輪與中殼之間的摩擦，產生磨(mo)損和咬合(he)粘連(lian)，影(ying)響設備(bei)(bei)的正常運轉(zhuan)，因(yin)此，要求葉(xie)輪與中殼之間要有好的抗(kang)咬合(he)能力和抗(kang)磨(mo)損能力。
2. 材料(liao)選用原則及(ji)熱處理工藝選擇
根據設備的工作條件，選用ZGCr2891香蕉視頻app:鐵素體不銹鋼，可以有效地抵抗所取介質的腐蝕。為解決葉輪與中殼之間的磨損、咬合，采用硫－氮－碳共滲工藝方法，ZGCr28 可以在共滲條件下具有優良的抗磨損、抗咬合能力和硬度。
3. 零(ling)件(jian)主要(yao)加(jia)工工序
鑄造－退火（A)-機(ji)械(xie)加工－硫－氮(dan)－碳共滲（B)-清理檢查。
4. 熱處理工藝分析及應注意(yi)的問題
a. 退(tui)火
ZGC28是典型的鐵素體(ti)不銹鋼，鑄(zhu)造(zao)(zao)后采用退火處理，主要(yao)是消(xiao)除(chu)鑄(zhu)造(zao)(zao)應力(li)，便于加(jia)工，提高耐(nai)腐蝕(shi)能力(li)。

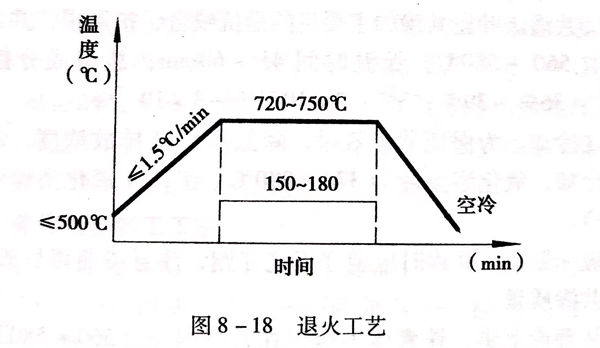

鐵(tie)(tie)素體不銹(xiu)鋼(gang)(gang)退(tui)火工藝(yi)見圖(tu)8-18。鐵(tie)(tie)素體不銹(xiu)鋼(gang)(gang)退(tui)火溫度在720~750℃,這一溫度可以(yi)(yi)使(shi)鑄造冷卻時產生的(de)σ相和475℃脆性(xing)(xing)得以(yi)(yi)消除，提(ti)高(gao)塑性(xing)(xing)、韌性(xing)(xing)和耐腐蝕能(neng)(neng)力。鐵(tie)(tie)素體不銹(xiu)鋼(gang)(gang)的(de)退(tui)火溫度不能(neng)(neng)更(geng)高(gao)，以(yi)(yi)防止高(gao)溫脆性(xing)(xing)。
這(zhe)種泵的葉(xie)輪較(jiao)小，考(kao)慮處理(li)時(shi)有(you)較(jiao)大(da)的裝(zhuang)爐量(liang)，保溫時(shi)間比(bi)理(li)論計算值(zhi)偏(pian)長。鐵(tie)素體不銹鋼(gang)退(tui)火與馬氏(shi)體不銹鋼(gang)退(tui)火的另一區別是(shi)采(cai)用空氣冷卻，而不是(shi)爐冷，這(zhe)同樣是(shi)為了防(fang)止緩慢冷卻時(shi)可(ke)能有(you)析出相。
b. 硫－氮－碳共滲。

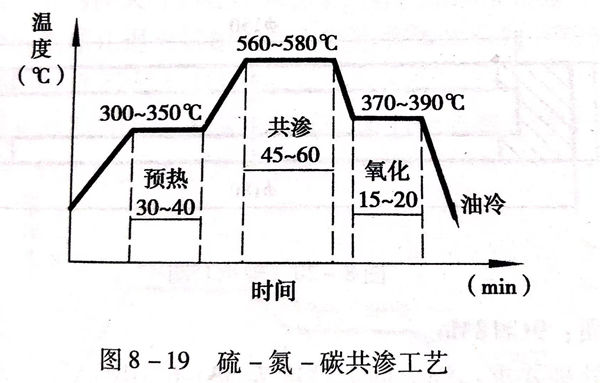

硫(liu)－氮－碳(tan)共滲(shen)工藝(yi)見(jian)圖8-19。
從圖8-19見，這個工(gong)藝分(fen)三個部分(fen)。
①. 預熱(re)
共滲前的(de)預熱是(shi)采(cai)用井式電爐進(jin)行的(de)，加(jia)熱到300~350℃即可。這是(shi)為使工(gong)(gong)件(jian)在共滲前能(neng)消除表面(mian)水(shui)分，提高工(gong)(gong)件(jian)溫(wen)度(du)，既防止(zhi)工(gong)(gong)件(jian)直接進(jin)入共滲爐時的(de)迸濺，又防止(zhi)工(gong)(gong)件(jian)入共滲爐時，鹽浴(yu)降溫(wen)太多。
②. 共滲
葉輪共滲的主要目的是抗咬合，抗磨損，共滲鹽浴溫度取560~580℃,保溫時間45~60min,鹽浴成分控制為CNO-: 36%~39%;S2-: 2×10-3%~3×10-3%.
③. 冷卻
為保證共滲效果，降低CN-的排放濃度，采用氧化浴冷卻。氧化浴溫度為370~390℃.工件在氧化浴保溫后出爐油冷。
硫－氮(dan)－碳共滲時應(ying)遵守工(gong)藝守則，注(zhu)意(yi)滲前滲后的處(chu)理，確保共滲質量。
從(cong)理論上(shang)講，鐵素體不銹鋼在共滲溫(wen)度(du)（560~580℃)范(fan)圍(wei)可能會(hui)有脆性(xing)相(xiang)析出，但(dan)考慮到(dao)保溫(wen)時(shi)間(jian)較短，而(er)零(ling)件又對沖擊(ji)韌性(xing)無(wu)太高的要(yao)求，所以(yi)，葉輪允許(xu)采(cai)用(yong)硫－氮－碳(tan)共滲工(gong)藝，事實也證明(ming)，采(cai)用(yong)這種工(gong)藝是可以(yi)滿足使用(yong)要(yao)求的。
