彩色不銹(xiu)鋼(gang)主要有優越性能主要有以下幾點
1. 耐(nai)蝕性(xing)

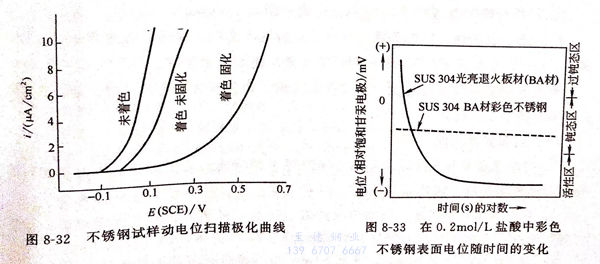

用動電位掃描極化曲線（見圖8-32) 可見，經著色后的不銹鋼的點蝕電位比未著色不銹鋼提高100mV,經固膜處理后則提高450mV以上。因此，著色處理后的不銹鋼，其耐蝕性明顯比未著色的不銹鋼提高。經著色膜固膜處理后的不銹鋼的耐蝕性更高。著色處理后的不銹鋼具有優良的耐點腐蝕性能。
縫隙腐蝕實驗：孫奇等用3.5%NaCl+2%Fe2(SO4)3·nH2O水溶液做縫隙腐蝕實驗，經100h實驗后，彩色不銹鋼仍能保持原試樣鮮艷的光澤，幾乎不發生縫隙腐蝕。實驗表明，彩色不銹鋼具有良好的耐縫隙腐蝕性能。
18-8彩(cai)色不銹(xiu)鋼在(zai)英國伯明翰工業大氣(qi)中(zhong)(zhong)暴(bao)露6年，著(zhu)色膜只有(you)輕微的(de)(de)變(bian)化。彩(cai)色不銹(xiu)鋼在(zai)海洋(yang)性(xing)氣(qi)體中(zhong)(zhong)暴(bao)露20個月，色澤不變(bian)。彩(cai)色不銹(xiu)鋼有(you)良(liang)好的(de)(de)耐候性(xing)。
腐(fu)蝕(shi)電(dian)位：圖8-33為(wei)SUS304彩色(se)不(bu)銹鋼與(yu)原不(bu)銹鋼在(zai)0.2mol/L鹽(yan)酸(suan)水溶液中的腐(fu)蝕(shi)電(dian)位比(bi)較，說明彩色(se)不(bu)銹鋼浸泡(pao)在(zai)0.2mol/L鹽(yan)酸(suan)（相當(dang)于7g/L鹽(yan)酸(suan)）中長期保持穩定鈍態。
鹽霧腐蝕(shi)(shi)(shi)實驗(yan)，經過96小(xiao)(xiao)時(shi)(shi),彩色(se)不(bu)銹鋼主體金屬不(bu)腐蝕(shi)(shi)(shi)、不(bu)變色(se)。中(zhong)性鹽霧腐蝕(shi)(shi)(shi)實驗(yan)，按(an)GB 1771-79標(biao)準(zhun)，144小(xiao)(xiao)時(shi)(shi)腐蝕(shi)(shi)(shi)實驗(yan)不(bu)變化。
綜上所述，彩色不銹鋼具有良好的耐蝕性，這是由于304不銹鋼的彩色膜厚度可達數百至數千埃（1A=10-8cm),而非彩色著色不銹鋼的自然氧化膜只有20~30?,前者比后者的膜厚度厚得多。此外，彩色不銹鋼在固膜處理后有大量三價鉻沉積于著色膜微孔內，使著色膜中的鉻／鐵比遠高于基體金屬中的比值，故彩色不銹鋼的耐蝕性比非著色不銹鋼優越。
2. 光學(xue)性能
彩色(se)(se)(se)不(bu)(bu)(bu)銹(xiu)鋼表面(mian)(mian)色(se)(se)(se)彩是其表面(mian)(mian)反射(she)光(guang)(guang)(guang)(guang)(guang)與通過表面(mian)(mian)透明膜(mo)的(de)(de)折射(she)光(guang)(guang)(guang)(guang)(guang)的(de)(de)干涉光(guang)(guang)(guang)(guang)(guang)。由于受不(bu)(bu)(bu)銹(xiu)鋼固(gu)有金屬(shu)色(se)(se)(se)澤(ze)的(de)(de)影響，只能顯(xian)示藍、黃、紅(hong)、綠4種基本色(se)(se)(se)，加(jia)上中間(jian)色(se)(se)(se)共有十幾(ji)種色(se)(se)(se)，不(bu)(bu)(bu)能呈現光(guang)(guang)(guang)(guang)(guang)譜(pu)色(se)(se)(se)中的(de)(de)任何(he)一種顏色(se)(se)(se)。鏡面(mian)(mian)拋(pao)光(guang)(guang)(guang)(guang)(guang)和非鏡面(mian)(mian)拋(pao)光(guang)(guang)(guang)(guang)(guang)的(de)(de)不(bu)(bu)(bu)銹(xiu)鋼均能獲得富有光(guang)(guang)(guang)(guang)(guang)澤(ze)的(de)(de)鮮(xian)艷色(se)(se)(se)彩、柔和的(de)(de)長期經(jing)紫外線(xian)照射(she)也不(bu)(bu)(bu)變(bian)色(se)(se)(se)的(de)(de)彩色(se)(se)(se)，光(guang)(guang)(guang)(guang)(guang)學性能經(jing)久不(bu)(bu)(bu)變(bian)。
3. 耐(nai)熱性(xing)能
①. 彩色不銹鋼在沸(fei)水中(zhong)浸泡28天無變化。
②. 彩色(se)不銹(xiu)鋼在(zai)150℃干(gan)燥條(tiao)件(jian)下暴(bao)露35天無變(bian)化。
③. 按GB 1735-79標準，彩色(se)不(bu)銹鋼在200℃加熱(re)24小(xiao)時膜(mo)層顏色(se)不(bu)變，無起泡開裂現象。
④. 彩色不銹鋼加(jia)熱到(dao)300℃無變化。
4. 抗(kang)磨和抗(kang)刻(ke)劃性(xing)能(neng)
①. 按GB 1768-79標準，彩(cai)色(se)不銹鋼(gang)著色(se)膜經受負荷500g橡皮輪加壓摩擦200次以上不露底(di)。
②. 彩色不銹鋼著色膜經得住50~120g負荷的(de)鋼針(zhen)刻劃。
③. 彩色不銹(xiu)鋼表面(mian)經受(shou)888r摩擦露(lu)底時間為12分(fen)鐘。
5. 加工(gong)成型性(xing)
彩(cai)色不銹鋼可承受一(yi)般模壓加(jia)(jia)工(gong)、深延、彎曲等加(jia)(jia)工(gong)、硬化(hua)加(jia)(jia)工(gong)、180°彎曲實驗(yan)和沖深8mm的杯突實驗(yan)，表(biao)面膜(mo)無損傷。
但大變(bian)形量會損害(hai)著色膜，使(shi)其(qi)色澤(ze)變(bian)壞，彩(cai)色不銹鋼在(zai)加工時，最好采用聚乙烯塑料薄膜加以(yi)保護。
6. 表面(mian)耐擦洗性
①. 中性洗滌劑溶液擦洗，可以洗凈彩色不銹鋼(gang)表面沾污的指(zhi)紋、油漬和污垢等損害外觀(guan)的疵(ci)蔽(bi)，恢復原有外觀(guan)。
②. 有機溶劑(ji)，如汽油、丙酮等擦洗表面污垢(gou)，雖然對表面色澤(ze)無(wu)影(ying)響，但(dan)有機溶劑(ji)揮(hui)發后會在不銹鋼表面留下污垢(gou)痕跡。
③. 禁忌使用對表面有磨(mo)損(sun)的去污粉或不銹鋼絲球擦(ca)洗(xi)，不僅損(sun)傷表面氧化膜，最后可能擦(ca)掉著(zhu)色膜。
④. 耐油(you)污(wu)(wu)性。在植(zhi)物油(you)中(zhong)浸泡24h,膜層顏色不變，可以(yi)擦洗去(qu)表面油(you)污(wu)(wu)。
