不銹鋼含有大量鉻、鎳等合金元素，根據其所含合金元素成分的不同，可分為奧氏體(ti)不銹鋼、鐵素(su)體不銹(xiu)鋼(gang)和馬(ma)氏體不銹鋼。點焊、縫焊結構上用得最多的是奧氏體不銹鋼。


  不(bu)銹鋼(gang)的(de)電阻率(lv)大(da)(da)，常溫時約為低碳鋼(gang)的(de)5倍(bei)，熱導率(lv)小，僅為低碳鋼(gang)的(de)1/3,具(ju)有(you)很好的(de)焊(han)接(jie)性，可采用(yong)較小的(de)焊(han)接(jie)電流及(ji)較短的(de)通(tong)電時間。由于電阻大(da)(da)，減少了(le)通(tong)過已焊(han)焊(han)點的(de)分流，可以(yi)適(shi)當減小點距，不(bu)銹鋼(gang)線膨(peng)脹系數大(da)(da)，焊(han)接(jie)薄(bo)壁結構時，易產生翹曲變形和焊(han)接(jie)接(jie)頭區的(de)軟化，通(tong)常可考(kao)慮采用(yong)偏硬(ying)的(de)規范進(jin)行焊(han)接(jie)。


1. 點焊(han)

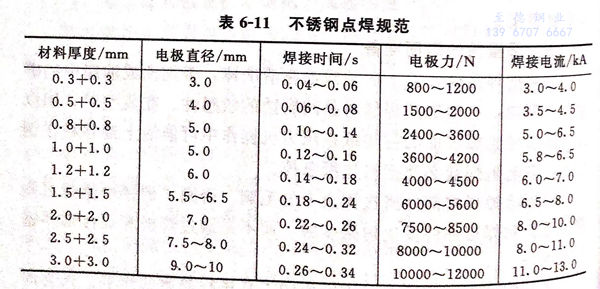

  點焊時(shi)，加壓和通(tong)電是(shi)點焊過程(cheng)的(de)重要條件(jian)，不(bu)同的(de)加壓和通(tong)電時(shi)間，不(bu)同的(de)電極(ji)力、電流強度及其變(bian)化形式等組成(cheng)各種點焊循環。但是(shi)，無論(lun)哪(na)種點焊循環都包括點焊過程(cheng)的(de)三個基本階段；預壓、焊接和鍛(duan)壓。不(bu)銹鋼(gang)點焊規范見表(biao)6-11。


表 11.jpg

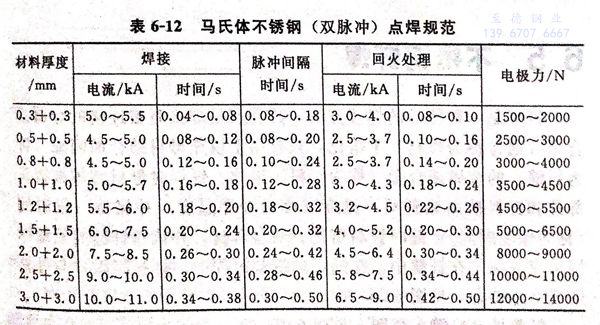

  馬氏體不銹(xiu)鋼多在(zai)淬火后(hou)低溫(wen)或高溫(wen)回火狀態下使用。這(zhe)種(zhong)鋼點焊與縫焊后(hou)，將(jiang)再次淬火硬化，使接(jie)頭(tou)塑性(xing)(xing)下降。為(wei)了改(gai)善接(jie)頭(tou)的(de)力學性(xing)(xing)能，應采(cai)用焊后(hou)在(zai)電極間回火處理規范。其焊接(jie)參考規范見(jian)表6-12。


表 12.jpg


2. 縫(feng)焊工藝


  電(dian)阻縫焊(han)(han)(han)工藝(yi)參數主要有：焊(han)(han)(han)接(jie)(jie)電(dian)流，焊(han)(han)(han)接(jie)(jie)時(shi)間（與焊(han)(han)(han)接(jie)(jie)速度相關），電(dian)極(ji)力(li)，焊(han)(han)(han)輪寬度（焊(han)(han)(han)輪尺寸），縫焊(han)(han)(han)速度和休(xiu)止時(shi)間等。


 ①. 焊接電流


  由(you)于(yu)點距(ju)小，電(dian)流分(fen)流大(da)，因此，焊接電(dian)流應(ying)比相(xiang)同條(tiao)件焊件的點焊增大(da)30%左右。


②. 縫焊速度


   縫(feng)焊(han)速度(du)(du)(du)的大小直接影響(xiang)著焊(han)輪對焊(han)件(jian)(jian)上各(ge)點(dian)作用(yong)時(shi)間的長(chang)短，從(cong)而影響(xiang)著加(jia)熱時(shi)間、冷卻速度(du)(du)(du)及電(dian)極力(li)(li)對焊(han)接區結合面上各(ge)點(dian)的作用(yong)效(xiao)果。縫(feng)焊(han)速度(du)(du)(du)越(yue)小，電(dian)極對焊(han)件(jian)(jian)各(ge)點(dian)的作用(yong)時(shi)間越(yue)長(chang)，電(dian)極力(li)(li)的作用(yong)效(xiao)果越(yue)好，在(zai)電(dian)流密度(du)(du)(du)不變(bian)的條件(jian)(jian)下，減(jian)少(shao)了(le)產(chan)生(sheng)飛(fei)濺(jian)、裂(lie)縫(feng)與縮(suo)孔的傾向，提高了(le)焊(han)接質量與電(dian)極的使用(yong)壽(shou)命。因此，在(zai)生(sheng)產(chan)中(zhong)根(gen)據(ju)焊(han)件(jian)(jian)材(cai)料與厚度(du)(du)(du)合理選(xuan)擇(ze)縫(feng)焊(han)速度(du)(du)(du)是十(shi)分重要的。焊(han)件(jian)(jian)厚度(du)(du)(du)越(yue)大，高溫(wen)強度(du)(du)(du)越(yue)高，裂(lie)縫(feng)傾向越(yue)大，縫(feng)焊(han)速度(du)(du)(du)應越(yue)低。


表 13.jpg

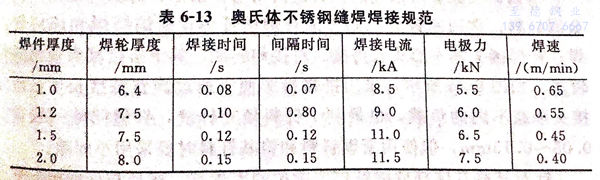

 表6-13是奧氏(shi)體不銹鋼(gang)縫焊焊接規范。
