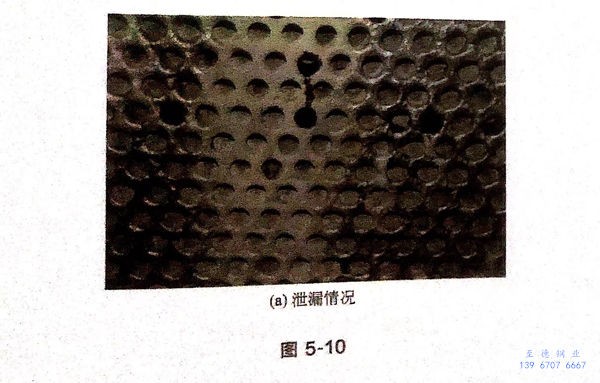

廢熱鍋爐是應用非常廣泛的一種換熱器，在不(bu)銹鋼換熱管和管板連接處發生應力腐蝕的案例非常多。圖5-10是一廢熱鍋爐發生泄漏的位置，位于換熱管和管板連接處，如圖5-10(a)所示。在上次的檢修過程中也發現了泄漏點，采用堵管的方式進行了處理，如圖5-10(b)所示。

1. 換熱管材料：06Cr18Ni11Ti.

2. 換熱管尺寸： 25mm×2mm.

3. 工作環(huan)境

  殼(ke)程：過熱(re)蒸汽。

  管程：水煤氣（H₂、CO、CO₂、H₂S、NH₃、H₂O等）。

  失效情(qing)況(kuang)：不銹鋼換熱(re)管和管板連接處的管內有水(shui)滲(shen)入，如圖(tu)5-10所示。

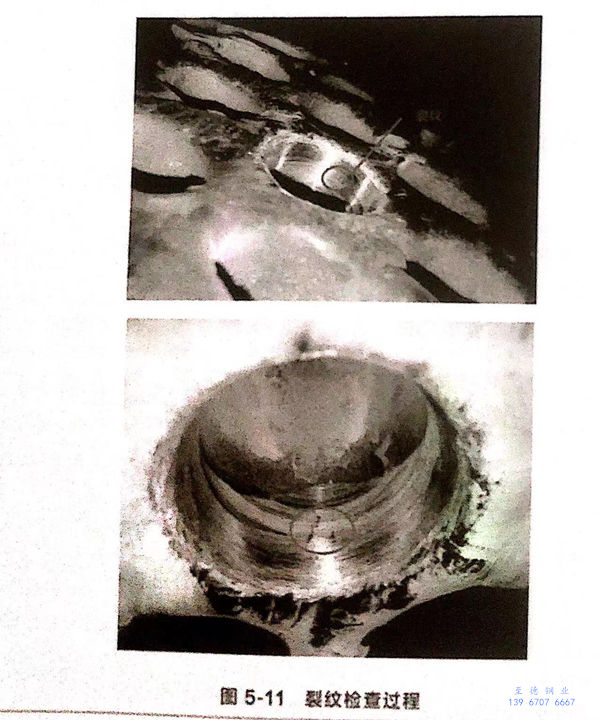

 對泄漏位置(zhi)打磨后(hou)，在管內壁發現裂紋，隨著深入打磨，裂紋寬(kuan)度逐漸增大(da)，如圖(tu)5-11所示，說明裂紋起源于換熱(re)管外壁。

 4. 分(fen)析過程

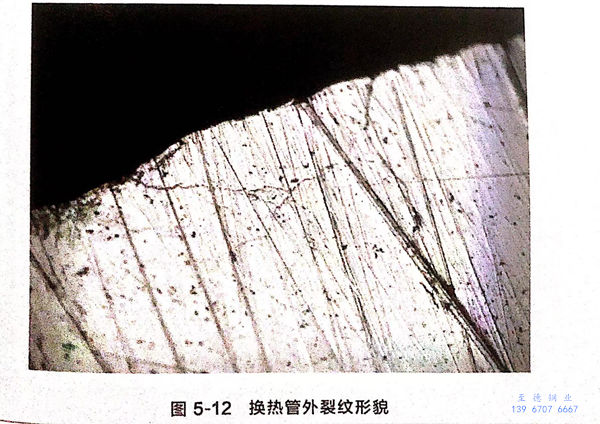

 切割(ge)一(yi)段泄(xie)漏的(de)換(huan)熱(re)管(guan)進行分析。肉眼觀(guan)察(cha)到換(huan)熱(re)管(guan)外壁有一(yi)凹(ao)坑，從(cong)凹(ao)坑位置(zhi)開(kai)始打磨(mo)，在顯微鏡下(xia)觀(guan)察(cha)到樹枝狀裂(lie)紋，如(ru)圖(tu)5-12所示。

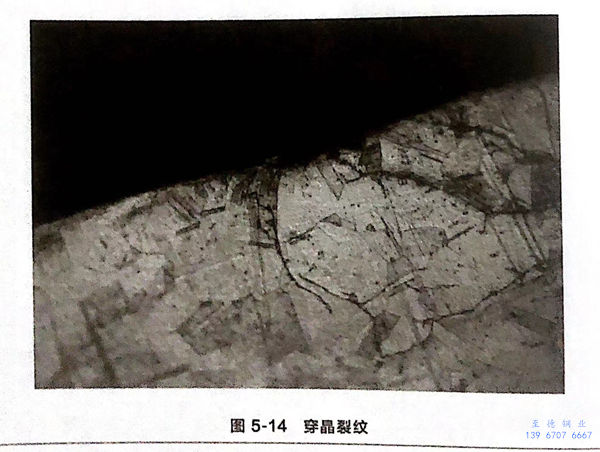

 材料(liao)的金相組織為(wei)典(dian)型的奧氏體(ti)組織，如(ru)圖5-13所示。在顯(xian)微(wei)鏡下(xia)觀察到有明顯(xian)的穿晶(jing)裂紋，如(ru)圖5-14所示。

 同時，在(zai)廢熱鍋爐進口水中檢測出(chu)氯離子(zi)，綜合分(fen)析可判(pan)斷：不銹鋼換熱管泄漏是由應力(li)腐蝕開裂(lie)引起的。
