大部分常用鎳鉻系奧氏(shi)體不銹鋼自高溫奧氏體狀態冷至室溫獲得的奧氏體基體組織都是亞穩定的，當繼續冷卻到室溫以下更低的溫度，或者經受冷變形，其中的一部分或大部分奧氏體會發生馬氏體轉變，變成馬氏體組織。不銹鋼中馬氏體有兩種形態：體心立方的a'馬氏體，呈鐵磁性；六方結構的ε馬氏體，為非鐵磁性。由于ε馬氏體總是與a'馬氏體伴隨而出現，有人認為ε馬氏體是γ→a＇過程中的一種過渡相，也有人認為ε馬氏體是一種獨立相。

 馬(ma)氏體(ti)轉(zhuan)變受(shou)鋼的(de)化學成分(fen)、溫度、冷變形量及變形速率的(de)影響。

  曾(ceng)對不(bu)同成分的(de)(de)(de)(de)Fe-Mn-Cr-Ni合金的(de)(de)(de)(de)馬(ma)氏(shi)(shi)體(ti)相(xiang)(xiang)(xiang)(xiang)變(bian)(bian)進行過研究(jiu)（含0.03％C、0.01％～0.03％Si、0.006％～0.019％N、0.012％～0.10％Al）：含20％Mn的(de)(de)(de)(de)Fe-Mn合金自1050℃水(shui)冷(leng)(leng)(leng)至(zhi)室溫(wen)(wen)，發(fa)(fa)生(sheng)(sheng)(sheng)γ→E轉變(bian)(bian)，相(xiang)(xiang)(xiang)(xiang)約(yue)為(wei)(wei)(wei)40％，再冷(leng)(leng)(leng)卻至(zhi)-196℃，y相(xiang)(xiang)(xiang)(xiang)幾乎全部轉變(bian)(bian)為(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)(xiang)，只(zhi)生(sheng)(sheng)(sheng)成少(shao)量的(de)(de)(de)(de)α'相(xiang)(xiang)(xiang)(xiang)。成分為(wei)(wei)(wei)Fe-5％Mn-15％Cr-9％Ni合金自1050℃水(shui)冷(leng)(leng)(leng)至(zhi)室溫(wen)(wen)，10min后(hou)冷(leng)(leng)(leng)至(zhi)-196℃，不(bu)發(fa)(fa)生(sheng)(sheng)(sheng)馬(ma)氏(shi)(shi)體(ti)相(xiang)(xiang)(xiang)(xiang)變(bian)(bian)，仍為(wei)(wei)(wei)100％的(de)(de)(de)(de)y相(xiang)(xiang)(xiang)(xiang)；冷(leng)(leng)(leng)至(zhi)室溫(wen)(wen)，再在20℃下(xia)施以(yi)(yi)40％冷(leng)(leng)(leng)變(bian)(bian)形(xing)，將(jiang)發(fa)(fa)生(sheng)(sheng)(sheng)γ→ε＋α＇的(de)(de)(de)(de)轉變(bian)(bian)，轉變(bian)(bian)量約(yue)為(wei)(wei)(wei)20％，其中約(yue)2/3為(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)(xiang)，1/3為(wei)(wei)(wei)α＇相(xiang)(xiang)(xiang)(xiang)；如果自1050℃水(shui)冷(leng)(leng)(leng)至(zhi)室溫(wen)(wen)后(hou)，再在-196℃下(xia)施以(yi)(yi)40％的(de)(de)(de)(de)冷(leng)(leng)(leng)變(bian)(bian)形(xing)，發(fa)(fa)生(sheng)(sheng)(sheng)γ→e＋α'的(de)(de)(de)(de)轉變(bian)(bian)，轉變(bian)(bian)量近90％，其中約(yue)1/4為(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)(xiang)，3/4為(wei)(wei)(wei)a'相(xiang)(xiang)(xiang)(xiang)。成分為(wei)(wei)(wei)Fe-20％Cr-12％Ni的(de)(de)(de)(de)合金自1050℃水(shui)冷(leng)(leng)(leng)，10min后(hou)冷(leng)(leng)(leng)至(zhi)-196℃，不(bu)發(fa)(fa)生(sheng)(sheng)(sheng)馬(ma)氏(shi)(shi)體(ti)相(xiang)(xiang)(xiang)(xiang)變(bian)(bian)，冷(leng)(leng)(leng)至(zhi)室溫(wen)(wen)在20℃下(xia)施以(yi)(yi)40％的(de)(de)(de)(de)冷(leng)(leng)(leng)變(bian)(bian)形(xing)，僅發(fa)(fa)生(sheng)(sheng)(sheng)γ→E轉變(bian)(bian)，相(xiang)(xiang)(xiang)(xiang)約(yue)為(wei)(wei)(wei)10％；如果冷(leng)(leng)(leng)至(zhi)室溫(wen)(wen)后(hou)再在-196℃下(xia)施以(yi)(yi)40％的(de)(de)(de)(de)冷(leng)(leng)(leng)變(bian)(bian)形(xing)，將(jiang)發(fa)(fa)生(sheng)(sheng)(sheng)γ→ε＋α轉變(bian)(bian)，轉變(bian)(bian)量約(yue)為(wei)(wei)(wei)55％，15％為(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)(xiang)，40％為(wei)(wei)(wei)α'相(xiang)(xiang)(xiang)(xiang)。

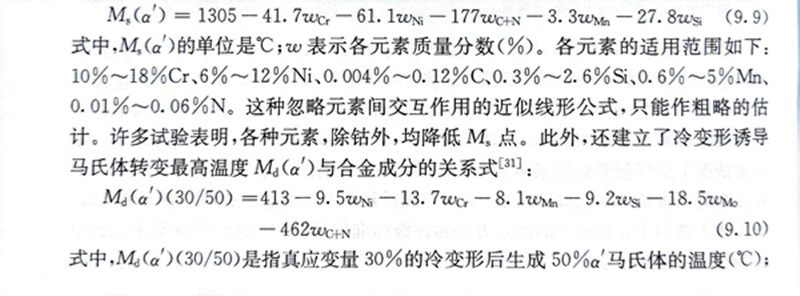

對于奧(ao)氏體不銹鋼(gang)的(de)馬氏體轉變的(de)臨界溫(wen)度M3，已(yi)建立(li)起若干Ms，點（a'）與合金成分關(guan)系(xi)的(de)經(jing)驗(yan)公(gong)式(shi)，下(xia)面是(shi)其中(zhong)的(de)一(yi)個表達式(shi)：

  上(shang)面兩個(ge)公式說明，奧(ao)氏體不(bu)銹鋼中合(he)金(jin)元素含量越高(gao)，馬氏體點就越低，馬氏體轉變就越不(bu)容易發生(sheng)。

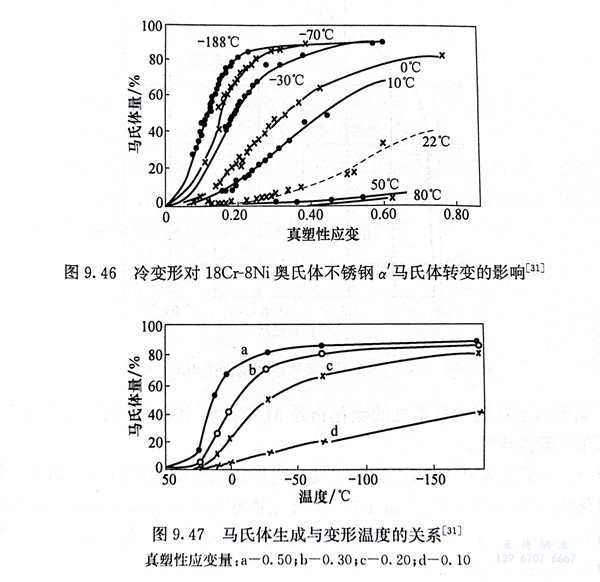

   在18Cr-8Ni奧氏體不銹鋼中，α'馬氏體形成量隨冷變形量加大和變形溫度降低而增多，如圖9.46和圖9.47所示。可以看出，在每一變形溫度下，α'馬氏體含量隨冷變形量加大而增長到一定數值后將趨于飽和。隨變形溫度的降低，在同樣變形量的條件下，α'馬氏體的生成量增加，其增加也有一個飽和值，亦即無論采取什么措施，不可能完全轉變為馬氏體。這種奧氏體穩定化受多種因素影響，除合金成分和晶粒度等內在因素外，還有奧氏體化溫度、冷卻速率等外界因素。

 變形(xing)速(su)率對馬氏體(ti)(ti)轉(zhuan)變的(de)影響主要是變形(xing)發熱導致材(cai)料溫(wen)度(du)上升(sheng)的(de)作(zuo)用，即(ji)變形(xing)速(su)率越高，材(cai)料溫(wen)度(du)也越高，因而(er)α'馬氏體(ti)(ti)的(de)生成量也越少。
