有填充(chong)絲的(de)熔化(hua)(hua)焊(han)時，焊(han)縫(feng)的(de)化(hua)(hua)學成分(fen)和(he)性(xing)能(neng)決定(ding)(ding)于焊(han)絲（焊(han)條(tiao)(tiao)的(de)焊(han)芯(xin)）、焊(han)劑（焊(han)條(tiao)(tiao)藥皮(pi)）和(he)被(bei)熔入的(de)母(mu)材以及它們各自(zi)所占的(de)比(bi)例。埋(mai)弧(hu)焊(han)時焊(han)接電(dian)流大，熔深(shen)大，母(mu)材金(jin)屬(shu)熔合比(bi)高，故母(mu)材金(jin)屬(shu)成分(fen)對焊(han)縫(feng)成分(fen)和(he)性(xing)能(neng)的(de)影響(xiang)比(bi)焊(han)條(tiao)(tiao)電(dian)弧(hu)焊(han)時更大，同(tong)時焊(han)接參(can)數也會對焊(han)縫(feng)化(hua)(hua)學成分(fen)和(he)性(xing)能(neng)帶來一定(ding)(ding)的(de)影響(xiang)。對埋(mai)弧(hu)焊(han)用焊(han)絲的(de)選(xuan)擇，既要考慮焊(han)劑成分(fen)的(de)影響(xiang)，又要考慮到對母(mu)材金(jin)屬(shu)的(de)影響(xiang)。

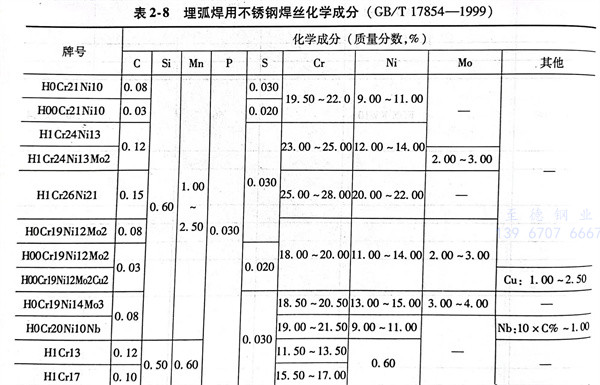

  埋弧焊用不銹鋼(gang)焊絲(si)化學成分見表2-8。焊接用不銹鋼盤條焊絲的類別比較齊全，有奧氏體型、鐵素體型和馬氏體型不銹鋼，其盤條直徑為5.5～12.0mm，可用來制作埋弧焊的焊絲。焊絲直徑公稱尺寸有1.6mm、2.0mm、2.5mm、3.2mm、4.0mm、5.0mm、6.0mm。焊絲表面應光滑，不得有鐵銹、氧化皮或其他有害于使用的缺陷。但允許有深度不超過直徑偏差一半的劃傷及不超過直徑偏差的局部缺陷，軟態鋼絲允許有氧化色。
