GB/T 17854-1999《埋弧焊用不銹鋼焊絲和焊劑》中規定了埋弧焊用不(bu)銹鋼(gang)焊絲和焊劑的型號分類。型號分類根據焊絲-焊劑組合的熔敷金屬化學成分、熔敷金屬力學性能進行劃分。

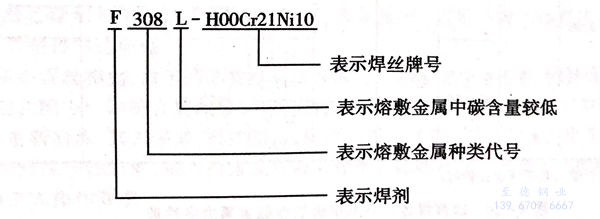

 型號(hao)(hao)編制方(fang)法為：字(zi)(zi)母“F”表(biao)示(shi)焊(han)(han)(han)劑(ji)；“F”后(hou)面的(de)數(shu)(shu)字(zi)(zi)表(biao)示(shi)熔敷金屬種(zhong)類代號(hao)(hao)，如(ru)有(you)特殊要求的(de)化(hua)學成分，該化(hua)學成分用元素符號(hao)(hao)表(biao)示(shi)，放在數(shu)(shu)字(zi)(zi)的(de)后(hou)面；“－”后(hou)面表(biao)示(shi)焊(han)(han)(han)絲的(de)牌號(hao)(hao)，焊(han)(han)(han)絲的(de)牌號(hao)(hao)按YB/T 5092.完整的(de)焊(han)(han)(han)絲－焊(han)(han)(han)劑(ji)型號(hao)(hao)舉例如(ru)下：

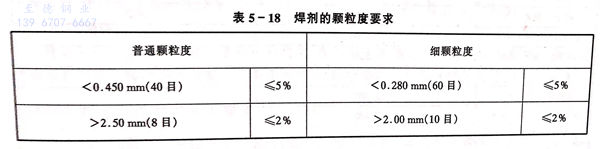

 焊劑為顆(ke)粒狀，其顆(ke)粒度應符合表5-18規定，但(dan)根據供需雙(shuang)方協議(yi)的要求，允許制造其他尺(chi)寸的焊劑。焊劑中(zhong)機械夾雜物（碳粒、鐵(tie)屑、原材料(liao)顆(ke)粒、鐵(tie)合金凝珠及其他雜質(zhi)(zhi)）的質(zhi)(zhi)量百(bai)分(fen)含量不得(de)大于0.30%。

 焊(han)劑(ji)(ji)的(de)硫含(han)量(liang)不(bu)大于(yu)0.060%,磷含(han)量(liang)不(bu)大于(yu)0.080%.根(gen)據供需雙方協(xie)議，也可制(zhi)造硫、磷含(han)量(liang)更低的(de)焊(han)劑(ji)(ji)。使用焊(han)劑(ji)(ji)焊(han)接時，焊(han)道(dao)應(ying)整齊、成形美觀、脫渣(zha)容易，焊(han)道(dao)與焊(han)道(dao)之間(jian)、焊(han)道(dao)與母(mu)材之間(jian)應(ying)過渡平(ping)滑，不(bu)應(ying)產生較(jiao)嚴(yan)重的(de)咬(yao)邊(bian)現(xian)象(xiang)。

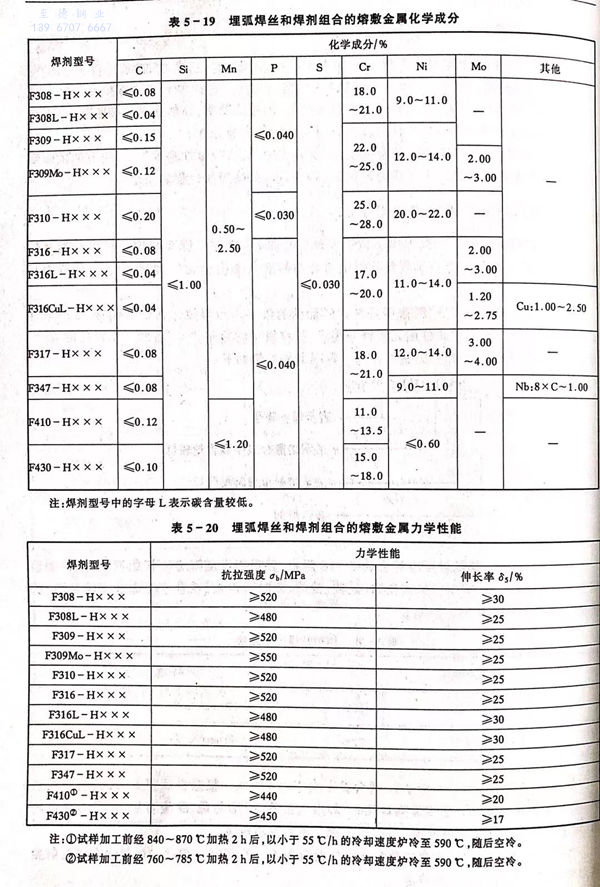

 焊絲和焊劑組合(he)的熔敷金屬(shu)(shu)化學(xue)成分應符合(he)表5-19規定。焊絲和焊劑組合(he)的熔敷金屬(shu)(shu)力學(xue)性(xing)能應符合(he)表5-20規定。
