91香蕉视频app

00Cr22Ni47Mo7Cu2Nb（Hastelloy G-3）

 為了提高 (0Cr22Ni47M06.5Cu2Nb2) 、Hastelloy G 合金的耐晶間腐蝕性能，降低合金中的碳量到≤0.015%,為了降低合金成本將合金中鈮量降到了≤0.5%, 開發出了（00Cr22Ni48Mo7Cu2Nb）、 Hastelloy G3合(he)金(jin)，其應用范圍與Hastelloy G合金基本相同。

一、化學(xue)成分和組織特點

 （00Cr22Ni48Mo7Cu2Nb）、 Hastelloy G3的化學(xue)成分見表。

  此(ci)合金(jin)(jin)的(de)組織特點(dian)與(yu)前述0Cr22Ni47Mo6.5Cu2Nb2合金(jin)(jin)基本相同，只是在敏(min)態(tai)合金(jin)(jin)中所(suo)析出的(de)碳化物有顯著減(jian)少(shao)。

二、耐腐蝕性能

   1. 全(quan)面腐蝕

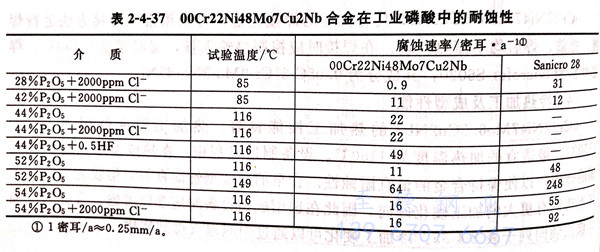

  00Cr22Ni48Mo7Cu2Nb合金在一些酸介質中的耐蝕性見表2-4-37~表2-4-39。從表2-4-37中結果可知，含HF的工業磷酸要比含2000ppm Cl^-的工業磷酸具有更強的腐蝕性；常用于濕法磷酸的 Sanicro 28 (00Cr27Ni31Mo3Cu)合金，其耐蝕性要遠較00Cr22Ni48Mo7Cu2Nb合金為低，G3合金中高鉬量的有效作用是顯而易見的。

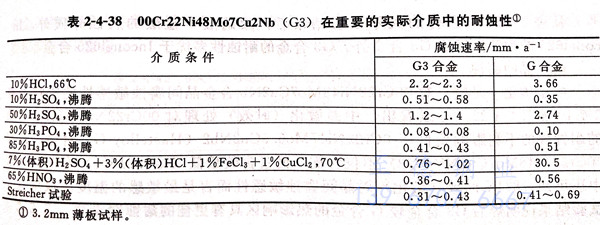

  從表2-4-38所列出的在化學工業、動力工業和紙漿及造紙工業所遇到的介質環境中的腐蝕試驗結果中可以看出，在10%HCl;50%H₂SO₄;85%H₃PO₄;7%H₂SO₄+3%HCl+1%FeCl₃+1%CuCl₂ 和 Streicher 試驗中，G3合金的耐蝕性要優于G合金，而在30%磷酸中，G3和G合金耐蝕性相近，但在10%硫酸中，G合金的耐蝕性優于G3合金。

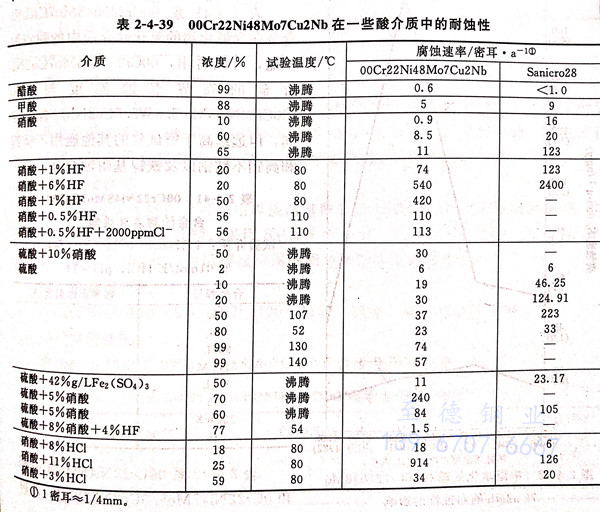

  從表2-4-39所進行的(de)大(da)量(liang)試(shi)驗結果看(kan)，除硝酸十鹽(yan)酸的(de)腐蝕介質外，Inconel 625的(de)耐(nai)蝕性優于G3合(he)金(jin)外，G3合(he)金(jin)的(de)耐(nai)蝕性多優于Inconel 625合(he)金(jin)。

  2. 晶間(jian)腐蝕(shi)

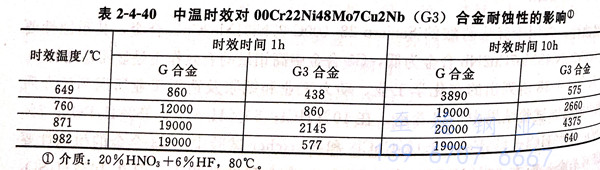

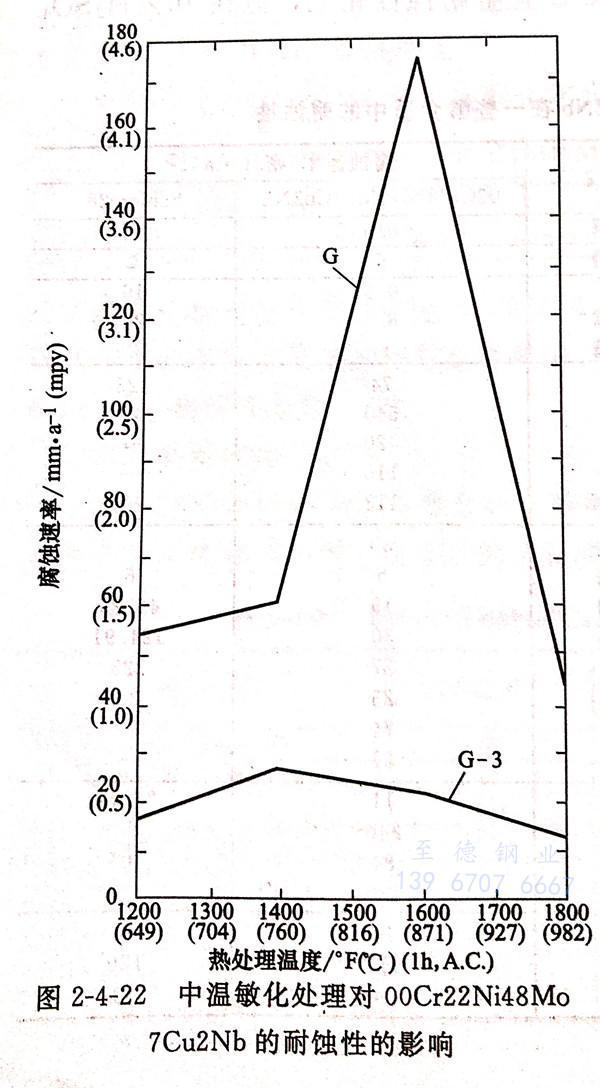

   中溫敏(min)(min)化（時(shi)效(xiao)(xiao)(xiao)）對(dui)00Cr22Ni48Mo7Cu2Nb合(he)(he)金(jin)晶間腐(fu)蝕敏(min)(min)感性(xing)的影響見表2-4-40和 圖2-4-22。可以(yi)看(kan)出，中溫敏(min)(min)化（時(shi)效(xiao)(xiao)(xiao)）處理對(dui)00Cr22Ni48Mo7Cu2N6的耐蝕性(xing)的不利影響要低于0Cr22Ni47Mo6.5Cu2Nb2(Hastelloy G)合(he)(he)金(jin)。這(zhe)與0Cr22Ni48Mo7Cu2Nb(G3)不僅含(han)鈮，而(er)且含(han)碳量低（≤0.015%)有關。從表中還可知，871℃時(shi)效(xiao)(xiao)(xiao)（敏(min)(min)化）對(dui)晶間腐(fu)蝕敏(min)(min)感性(xing)而(er)言是最敏(min)(min)感的溫度。根據這(zhe)一式(shi)驗(yan)結(jie)果(guo)說明(ming)焊后G3合(he)(he)金(jin)較G合(he)(he)金(jin)的熱影響區具有更佳(jia)的耐蝕性(xing)。

 3. 點(dian)蝕和縫隙腐蝕

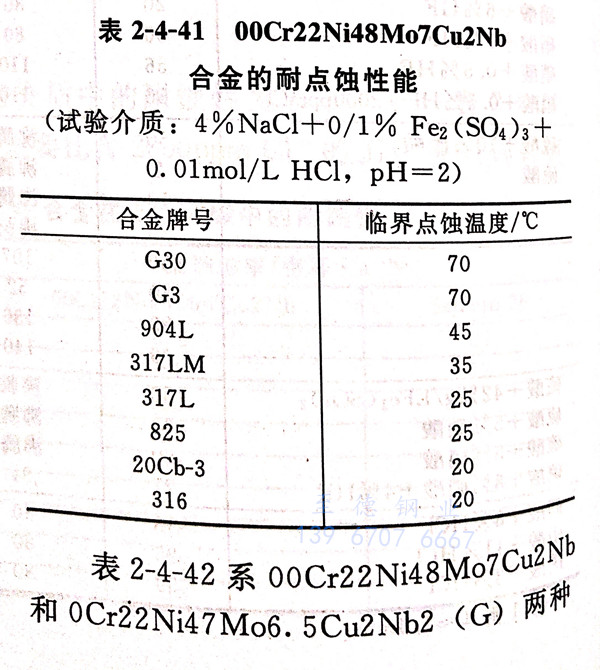

  表2-4-41 系 00Cr22Ni48Mo7Cu2Nb合金(jin)在(zai)含(han)氯(lv)化物的氧化性介質中的耐(nai)點蝕(shi)性能，可(ke)以(yi)看出，00C+22Ni48Mo7Cu2Nb合金(jin)的臨界點蝕(shi)溫度與G 30（00Cr30Ni43Mo5.5W2.5Cu2Nb)合金(jin)相同，但遠遠高于(yu)所試驗的其他通用不銹(xiu)鋼和高鉬不銹(xiu)鋼以(yi)及鐵(tie)鎳基耐(nai)蝕(shi)合金(jin)。

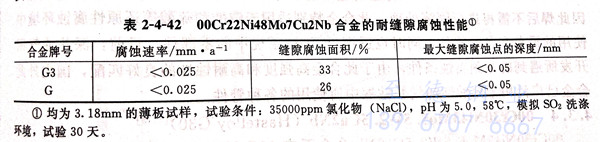

  表 2-4-42 系(xi) 00Cr22Ni48Mo7Cu2Nb 和 0Cr22Ni47M06.5Cu2Nb2 兩(liang)種合金(jin)的(de)(de)縫(feng)隙腐(fu)蝕性能試驗(yan)結果。兩(liang)種合金(jin)間(jian)沒有明顯差別，但 Hastelloy G3的(de)(de)縫(feng)隙腐(fu)蝕面(mian)積要稍高于(yu) Hastelloy G 合金(jin)。

三、力(li)學性能

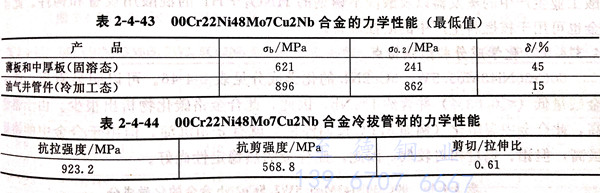

  00Cr22Ni48Mo7Cu2Nb合金具有良(liang)好的(de)力學性(xing)能(neng)，其(qi)最(zui)低(di)值見表2-4-43。冷拔管材(cai)的(de)典(dian)型力學性(xing)能(neng)見表2-4-44。

四、冷熱加工和成(cheng)型性(xing)能

  00Cr22Ni48Mo7Cu2Nb 合(he)金的(de)冷(leng)(leng)熱加工(gong)和(he)成(cheng)(cheng)型(xing)性與G合(he)金類似，但(dan)熱成(cheng)(cheng)型(xing)后不需再進(jin)(jin)行(xing)(xing)熱處(chu)理。00Cr22Ni48Mo7Cu2Nb 合(he)金冷(leng)(leng)加工(gong)（或冷(leng)(leng)成(cheng)(cheng)型(xing)前）需先進(jin)(jin)行(xing)(xing)固溶處(chu)理，以(yi)獲(huo)得足夠塑性，冷(leng)(leng)加工(gong)過程中(zhong)要及時進(jin)(jin)行(xing)(xing)中(zhong)間退火(huo)處(chu)理。

五、焊接(jie)性能

 Hastelloy G3合金(jin)可(ke)焊(han)(han)(han)(han)性良好(hao)，可(ke)采用焊(han)(han)(han)(han)接(jie)高鎳耐蝕合金(jin)通用的各(ge)種方法進行(xing)焊(han)(han)(han)(han)接(jie)。焊(han)(han)(han)(han)后一般不需再進行(xing)固(gu)溶處理。采用SMAW焊(han)(han)(han)(han)接(jie)時(shi)，可(ke)采用G3焊(han)(han)(han)(han)條，采用GSAW焊(han)(han)(han)(han)接(jie)時(shi)，采用G3焊(han)(han)(han)(han)絲，焊(han)(han)(han)(han)后焊(han)(han)(han)(han)接(jie)金(jin)屬的耐蝕性與母(mu)材(cai)基本相當。

六、熱(re)處理工(gong)藝

  00Cr22Ni48Mo7Cu2Nb 可(ke)于1100~1150℃加熱(re)，保溫后快(kuai)冷(leng)處(chu)理。

七、物(wu)理性能

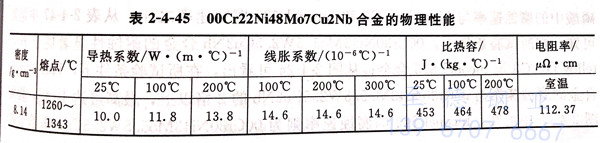

  表(biao)2-4-45 列出了00Cr22Ni48Mo7Cu2Nb合金的物理性能(neng)。

八(ba)、應用

  00Cr22N48Mo7Cu2Nb合(he)(he)(he)金(jin)的(de)應用基(ji)本(ben)與(yu)G合(he)(he)(he)金(jin)相(xiang)同(tong)。由于(yu)此(ci)(ci)合(he)(he)(he)金(jin)碳最(zui)很低(di)，因此(ci)(ci)焊后不(bu)需再(zai)進行固溶處理。此(ci)(ci)合(he)(he)(he)金(jin)特別適(shi)用于(yu)磷(lin)酸(suan)和(he)硫酸(suan)等還原性腐蝕環境中使(shi)用的(de)設備和(he)各種(zhong)構(gou)件(jian)(jian)，同(tong)時(shi)也適(shi)用于(yu)FGD系統(tong)中的(de)零(ling)部件(jian)(jian)。目前，深井油氣田(tian)開發(fa)所遇到的(de)苛刻(ke)腐蝕條件(jian)(jian)，由于(yu)此(ci)(ci)合(he)(he)(he)金(jin)高強度和(he)高耐蝕性的(de)良好匹(pi)配，國內外此(ci)(ci)合(he)(he)(he)金(jin)已廣泛用于(yu)熱酸(suan)性油氣井鉆探(tan)中所使(shi)用的(de)各種(zhong)管件(jian)(jian)。
