哈(ha)(ha)氏合(he)(he)金(jin)(jin)是一種(zhong)鎳(nie)(nie)基(ji)耐(nai)腐(fu)蝕合(he)(he)金(jin)(jin)，主要分(fen)成(cheng)鎳(nie)(nie)-鉻(ge)合(he)(he)金(jin)(jin)與(yu)鎳(nie)(nie)鉻(ge)鉬合(he)(he)金(jin)(jin)兩(liang)大(da)類(lei)。哈(ha)(ha)氏合(he)(he)金(jin)(jin)具有良(liang)好的抗腐(fu)蝕性和熱穩定性，多(duo)用于航空(kong)事業，化學(xue)領域等。哈(ha)(ha)氏合(he)(he)金(jin)(jin)(Hastelloy alloy)就是美(mei)國哈(ha)(ha)氏合(he)(he)金(jin)(jin)國際(ji)公司所生產的鎳(nie)(nie)基(ji)耐(nai)蝕合(he)(he)金(jin)(jin)的商業牌(pai)號(hao)的統稱。
（00Cr21Ni57Mo13W3）Hastelloy C-22 合(he)金于1982年問世，它是前述幾種高鉬Ni-Cr-Mo合金的改進和發展。考慮到前述二種（Hastelloy C-276和C-4)Ni-Cr-Mo耐蝕合金含鉻量偏低（約16%)，而Hastelloy C-4 合金又不含鎢，在一些介質中耐蝕性有所降低，新開發的00Cr21Ni57Mo13W3合金系提高鉻量到約21%,降低鉬量到約13%,加入了適量鎢（約3%),使金鉻、鉬、鎢量達到了平衡。正是由于這些特點，00Cr21Ni57Mo13W3合金的耐蝕性在許多介質中較前述幾種Ni-Cr-Mo(-W)合金更佳。特別是在FeCl3、CuCl2等氧化性介質、濕氯、氧化－還原性酸中更為明顯。與此同時，此合金仍有優良的耐點蝕、縫隙腐蝕和應力腐蝕等性能。由于此合金含碳、硫量均很低，因此，它非常適用于化學工業中耐蝕的焊接設備、容器、管線，而沒有敏化的危險。
一(yi)、化學成分和組織特點

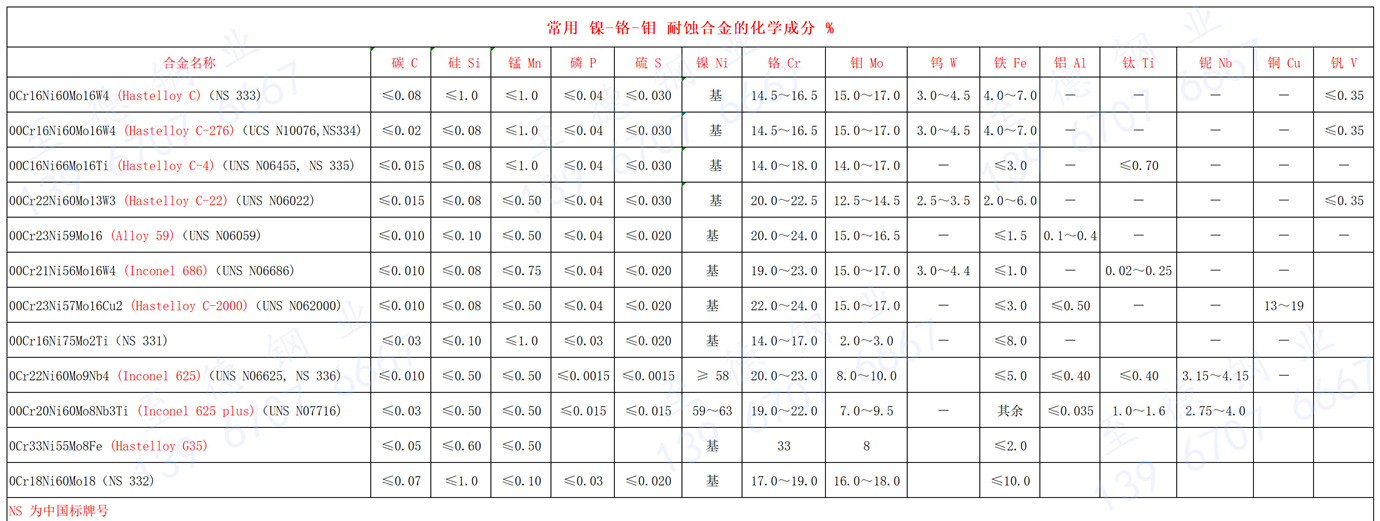

00Cr21Ni57Mo13W3 合(he)金的化學成分見表(biao)3-5-1，其組織特(te)點與前述幾種(zhong)可變形Ni-Cr-Mo(-W)合(he)金基本相(xiang)同。
二(er)、耐腐蝕性能
1. 全面腐蝕

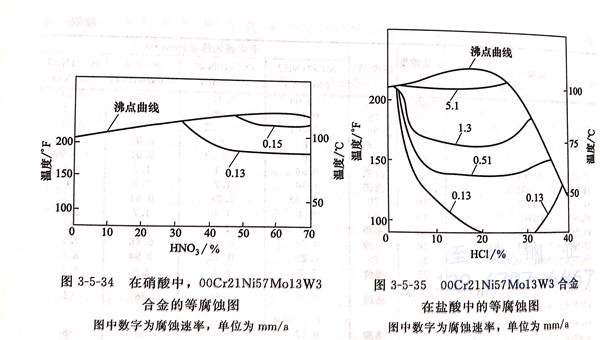

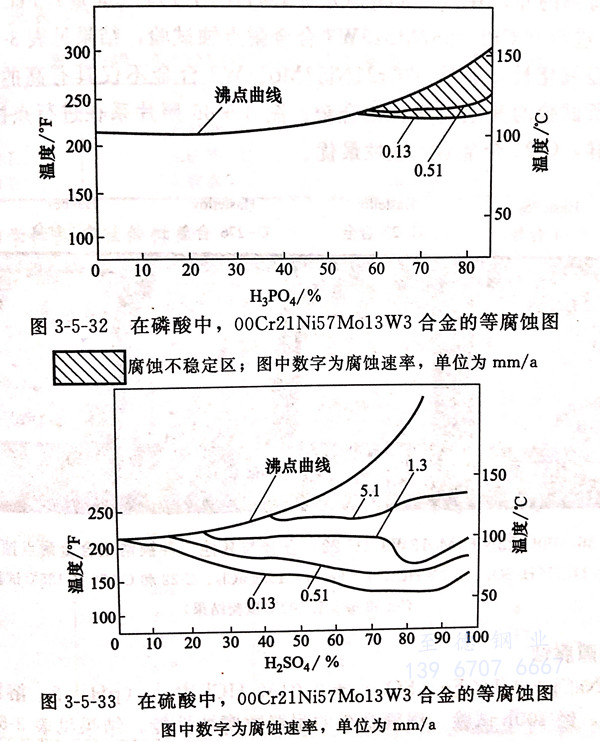

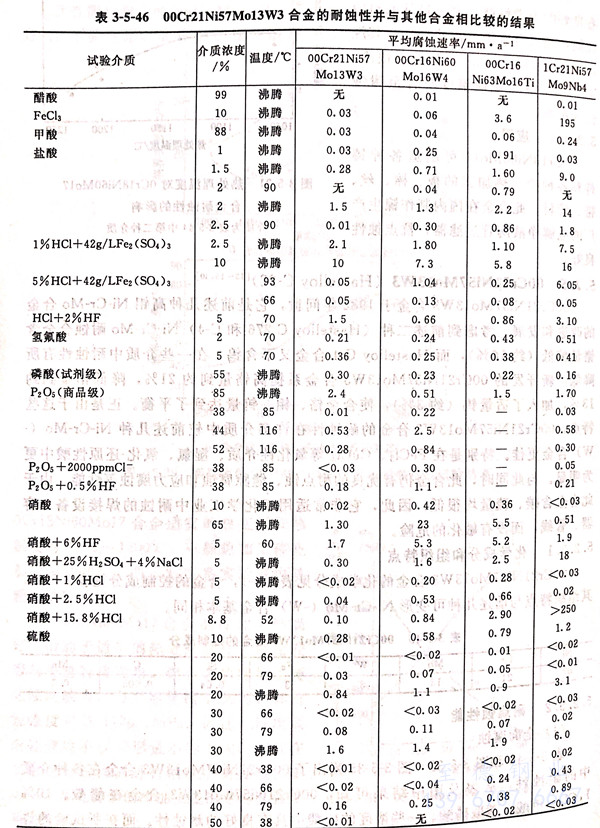

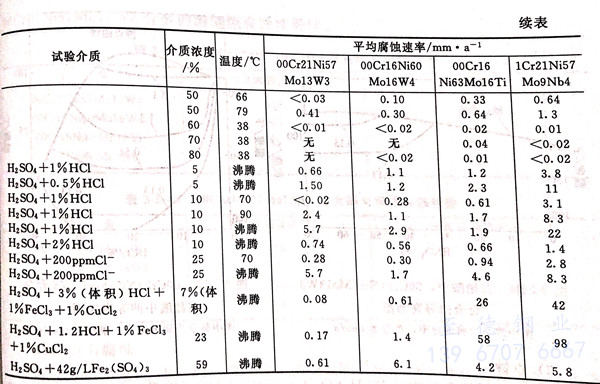

表3-5-46和圖3-5-32~圖3-5-35列出了00Cr21Ni57Mo13W3合金在各種介質中的耐蝕性。從表及圖中結果可知，00Cr21Ni57Mo13W3 合金在醋酸、10%FeCl3、甲酸、萃取磷酸、一些濃度的硫酸中具有良好的耐蝕性。而在所試驗的許多介質中不僅耐蝕而且優于 00Cr15Ni60Mo16W4、00Cr16Ni63Mo16Ti 和1Cr21Ni57Mo9Nb4等合金。
2. 點蝕

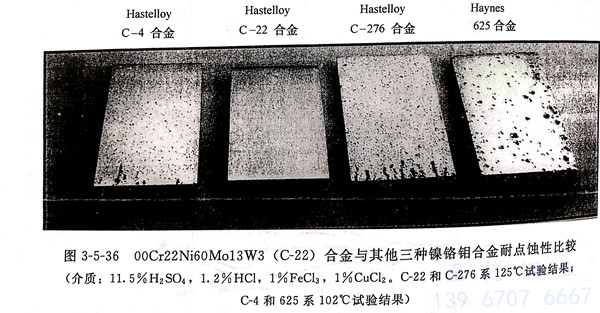

在非常苛刻的介質中［7%H2SO4+3%HC1+1%(重量）FeCl3+1%(重量）CuCl2]進行 （00Cr21Ni57Mo13W3）Hastelloy C-22 合金耐點蝕試驗，結果見表3-5-47。由于試驗介質具有強氧化性，顯然00Cr21Ni57Mo13W3合金不僅具有高的無點蝕溫度，且顯著優于所試驗的其他高鉻、鉬合金。圖3-5-36照片系在進行點蝕試驗后的試片外觀，同樣，C-22合金耐點蝕性最優。
3. 縫隙腐蝕

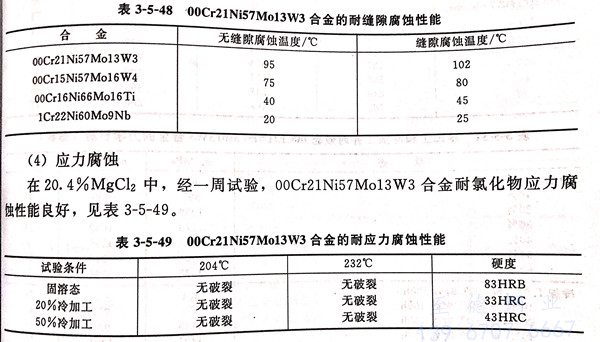

在 4% NaCl + 0.1%Fe (SO4)3 + 0.01M HCl 中，（pH=2 ,溶液中氯離子含量 24300 ppm）,經過100小時試驗，觀察合金的耐縫隙腐蝕性能，結果見表 3-5-48。顯然，（00Cr21Ni57Mo13W3）Hastelloy C-22 合金的耐縫隙腐蝕性能最佳。
4. 應力腐蝕
在20.4% MgCl2中，經一周試驗，00Cr21Ni57Mo13W3合金耐氯化物應力蝕性能良好，見表3-5-49。
三、力(li)學(xue)性能

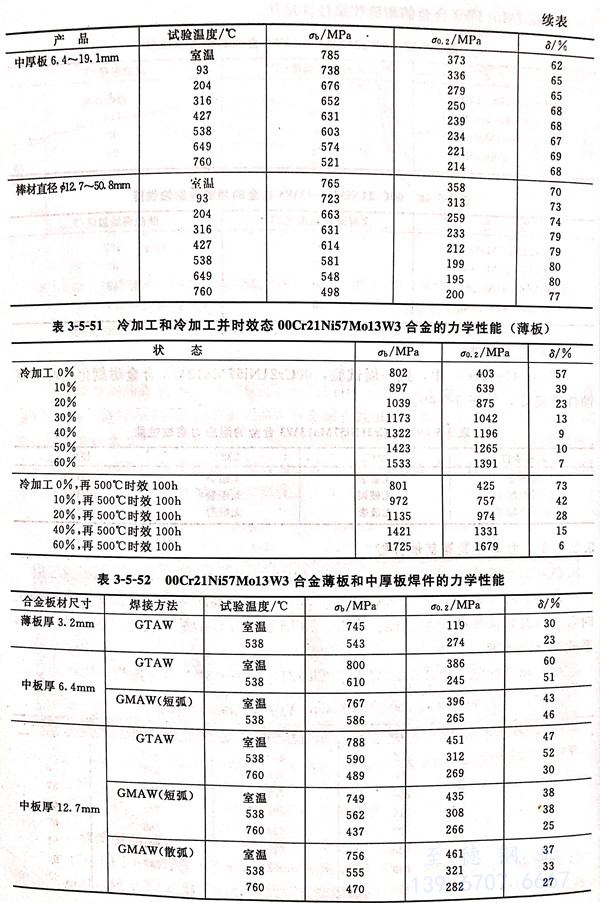

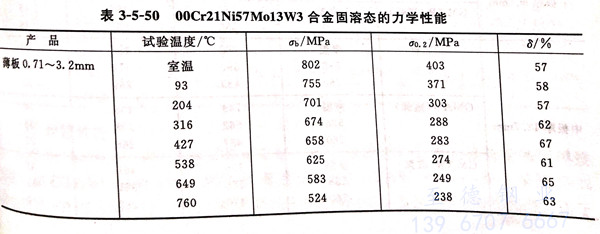

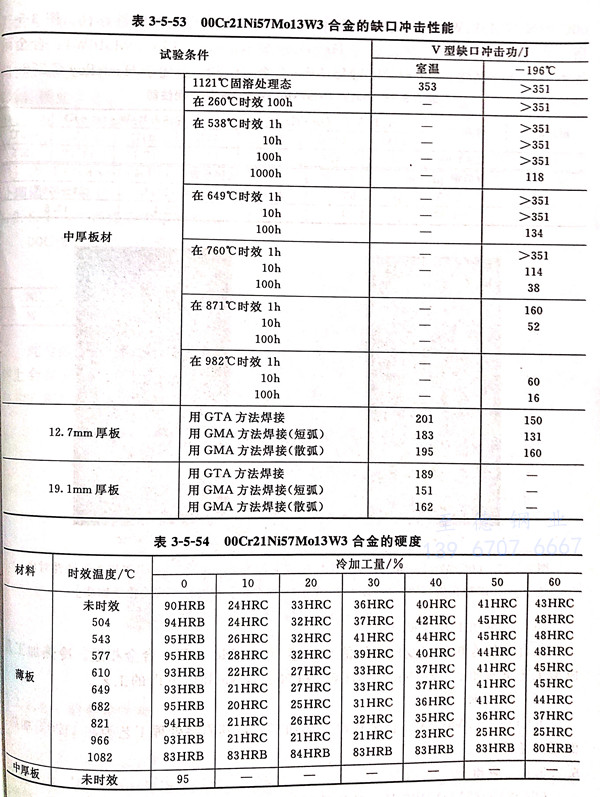

表(biao)(biao)3-5-50~表(biao)(biao)3-5-52系(xi)(xi) 00Cr21Ni57Mo13W3 合金(jin)(jin)固溶態，冷(leng)加工態和冷(leng)加時效態以(yi)及焊接件的(de)(de)力學性(xing)能。表(biao)(biao)3-5-53則系(xi)(xi)此合金(jin)(jin)的(de)(de)缺口沖擊韌(ren)性(xing)。表(biao)(biao)3-5-54 系(xi)(xi)此合金(jin)(jin)的(de)(de)硬度(du)。
四、物理性(xing)能

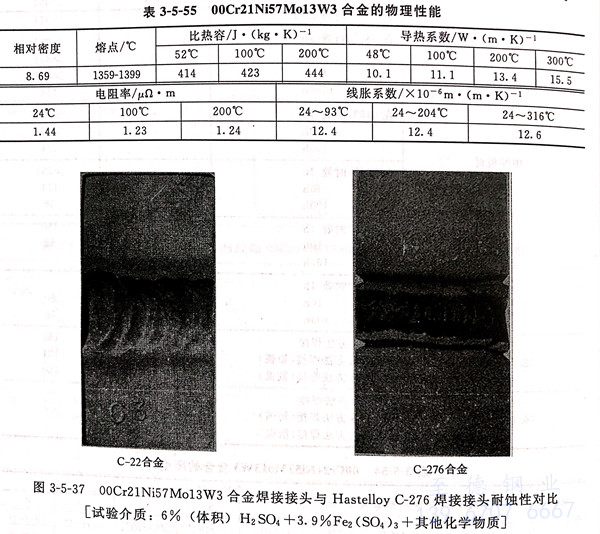

表3-5-55列出(chu)了00Cr21Ni57Mo13W3合金的物(wu)理性能。
五、焊接性(xing)能
（00Cr21Ni57Mo13W3）Hastelloy C-22 合(he)(he)金(jin)(jin)可焊(han)性良(liang)好(hao)，可采(cai)(cai)用前述高鎳鉻鉬合(he)(he)金(jin)(jin)的(de)(de)通用焊(han)接方法，如GTAW、GMAW、SMAW等進行焊(han)接。GTAW和GMAW可采(cai)(cai)用C-22合(he)(he)金(jin)(jin)焊(han)絲ERNiCrMo-10;SMAW可采(cai)(cai)用ENiCrMo-10、UNS W 86022焊(han)條。由于00Cr21Ni57Mo13W3合(he)(he)金(jin)(jin)的(de)(de)熱穩定性較好(hao)，焊(han)后此(ci)合(he)(he)金(jin)(jin)的(de)(de)耐蝕(shi)性亦佳。圖3-5-37所示照片系(xi)此(ci)合(he)(he)金(jin)(jin)的(de)(de)焊(han)接接頭與(yu)Hastelloy C-276(00Cr16Ni60Mo16W4)合(he)(he)金(jin)(jin)耐蝕(shi)性的(de)(de)對比。顯(xian)然，00Cr21Ni57Mo13W3合(he)(he)金(jin)(jin)（C-22)遠(yuan)優于Hastelloy C-276。
七、冷熱(re)加(jia)工及成型性(xing)能(neng)
此合(he)金的(de)(de)冷(leng)熱加工(gong)(gong)及成(cheng)型(xing)性能(neng)與前述Ni-Cr-Mo(-W)合(he)金相近。冷(leng)熱加工(gong)(gong)及成(cheng)型(xing)工(gong)(gong)藝可(ke)參(can)照00Cr15Ni60Mo16W4和00Cr16Ni63Mo16Ti的(de)(de)工(gong)(gong)藝。
八、熱(re)處理
00Cr21Ni57Mo13W3合金在冷、熱(re)加(jia)工(gong)后(hou)，其固(gu)溶處理工(gong)藝為在1120℃加(jia)熱(re)、保(bao)溫后(hou)急(ji)冷。
九、應用
（00Cr21Ni57Mo13W3）Hastelloy C-22 合(he)金是一種比較新的(de)(de)耐蝕合(he)金。主要(yao)用(yong)于海水、醋酸、醋酐、氯化和氟化氫系統，磷酸和混(hun)酸生產(chan)用(yong)酸洗設備、板式換熱器(qi)、SO2冷(leng)卻塔等用(yong)途中，解決全面腐蝕、點蝕、縫隙(xi)腐蝕等問題。特別適(shi)用(yong)于既含(han)有(you)大量(liang)氯離子，又含(han)有(you)大量(liang)氧化劑(ji)的(de)(de)介質中。
