一、不銹(xiu)鋼化學鍍鎳層的檢測

1. 外(wai)觀(guan)

 不銹鋼化學(xue)鍍鎳層應光亮、平滑(hua)、致密。

2. 孔隙率(lv)

  鍍層(ceng)厚度10μm,按(an)ASTM B 733-90方法檢測應無孔隙。

3. 附(fu)著力(li)

  ①. 熱法

    試(shi)件加熱到150℃,保持(chi)1小(xiao)時,然后在冷水中急(ji)冷，鍍(du)層不(bu)起泡、不(bu)脫皮。

  ②. 劃痕法

   將鍍好(hao)的不(bu)銹鋼試片用硬質鋼刀把鍍層劃成1mm2格子100個，劃線(xian)深度(du)達到基(ji)體，觀察鍍層是否起皮(pi)，數出起皮(pi)格子數目，用未起皮(pi)格子的百分數表示(shi)結合力強(qiang)弱。

4. 沉積(ji)速率測定(ding)

  稱(cheng)重法：用分析天平稱(cheng)重法計算單位(wei)時間內不銹(xiu)鋼(gang)試(shi)片在(zai)沉積前后的重量(liang)差來求得沉積速率。

5. 耐蝕性

  ①. 硝酸(suan)法

   鍍層厚度10μm,浸入濃硝酸中(zhong)60秒(miao),不發生腐蝕。

  ②. 乙酸鹽霧實驗

   零件在連續噴霧360小時(shi),鍍(du)層外表(biao)有輕微發(fa)黃現(xian)象，基體金屬和鍍(du)層均(jun)未(wei)發(fa)現(xian)腐(fu)蝕現(xian)象。

  ③. 中性鹽霧實驗（NSS實驗）

   不(bu)銹鋼試片(pian)在化(hua)學鍍鎳1小時后，以5%氯化(hua)鈉溶液(ye)于YL-40C鹽(yan)霧實驗(yan)箱中連續噴霧8小時,停(ting)歇16小時時，取出(chu)零件洗凈，觀察鍍層(ceng)，評級方法按JISD 0201進(jin)行腐蝕(shi)評級，一(yi)般達9級為合格。

6. 硬度

  用(yong)MICROMET1型數字顯微硬度(du)(du)計測(ce)定硬度(du)(du)，熱處(chu)理后硬度(du)(du)（HV)可達1200.可滿足(zu)航標要求。

二、不銹鋼(gang)化學鍍(du)鎳常(chang)見故障、可能原因(yin)及(ji)糾(jiu)正方(fang)法

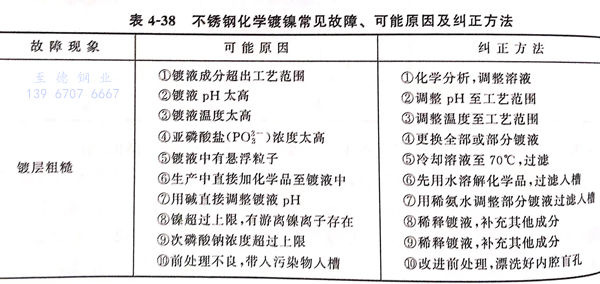

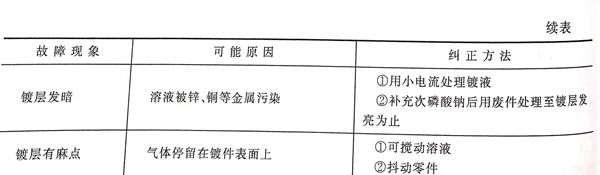

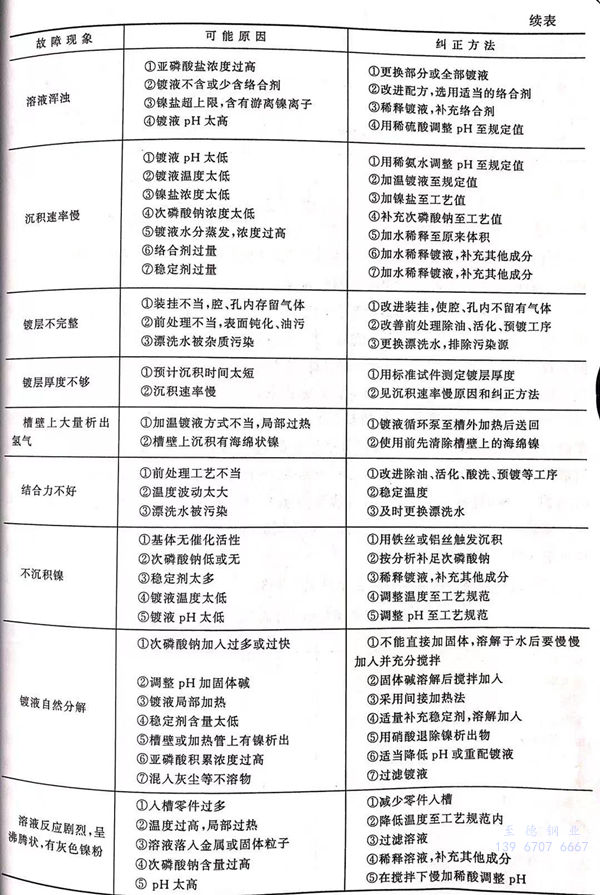

  不銹鋼化學鍍鎳常見故障、可能原(yuan)因及(ji)糾正方法見表4-38.
