不(bu)銹鋼化學(xue)著色配方(fang) 18 (見表(biao)8-9)的說(shuo)明，本(ben)配(pei)方由華(hua)南(nan)師范大學化學系馮軍(jun)、葉子青、顏昌(chang)富、彭永元提出(chu)。

1. 硫酸濃度對不銹鋼表面顏(yan)色(se)的(de)影響

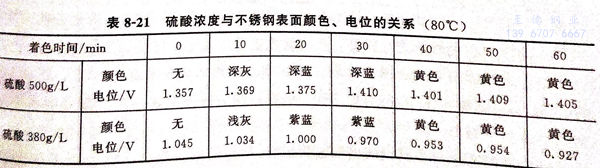

 維持(chi)鉻酐濃度(du)263g/L,改變硫酸濃度(du)，其(qi)與不銹鋼表面顏色、電位的關(guan)系見表8-21。

 由表(biao)8-21可見，當(dang)硫(liu)酸濃度變小時(shi)，不(bu)銹鋼的起色(se)時(shi)間推遲(chi)。在相等的時(shi)間里，顏色(se)稍(shao)淺，且不(bu)銹鋼表(biao)面電位有所(suo)減少。

電(dian)(dian)位由輔助電(dian)(dian)極(ji)飽和甘汞電(dian)(dian)極(ji)作(zuo)正極(ji)，不銹鋼作(zuo)負極(ji)，用(yong)DT-830數字萬用(yong)電(dian)(dian)表測定著(zhu)色過程中不銹鋼的表面電(dian)(dian)位。

2. 鉻酐濃度對不銹鋼表面顏(yan)色的影響

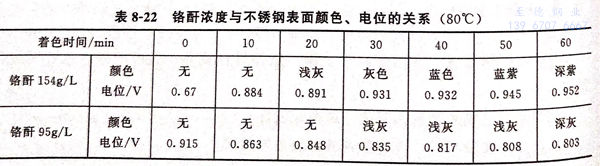

 表8-22為硫(liu)酸濃(nong)(nong)度為500g/L時(shi)，不(bu)同鉻酐濃(nong)(nong)度對不(bu)銹鋼(gang)表面顏色(se)、電位(wei)的影(ying)響。

 由表(biao)8-22可知，鉻酐(gan)(gan)增大(da)，加速膜的(de)(de)形成。還發現，含鉻酐(gan)(gan)較高濃度的(de)(de)著(zhu)色(se)(se)(se)(se)液，雖然能(neng)(neng)使不(bu)(bu)銹鋼著(zhu)色(se)(se)(se)(se)時間(jian)(jian)縮短，但(dan)著(zhu)色(se)(se)(se)(se)效果(guo)并不(bu)(bu)好。只有在顏色(se)(se)(se)(se)較淺時才能(neng)(neng)得到(dao)光(guang)(guang)亮表(biao)面(mian)(mian)，深(shen)色(se)(se)(se)(se)表(biao)面(mian)(mian)欠(qian)光(guang)(guang)亮，且著(zhu)色(se)(se)(se)(se)變化很快(kuai)，控制時間(jian)(jian)法來得到(dao)相應(ying)的(de)(de)顏色(se)(se)(se)(se)難以成功。鉻酐(gan)(gan)濃度略低(di)一點，雖然開始著(zhu)色(se)(se)(se)(se)時間(jian)(jian)長些，但(dan)在深(shen)色(se)(se)(se)(se)時表(biao)面(mian)(mian)較光(guang)(guang)亮。著(zhu)色(se)(se)(se)(se)液中鉻酐(gan)(gan)的(de)(de)最佳含量為150~160g/L,硫(liu)酸500g/L。

3. 著(zhu)色液溫度對不銹鋼表面顏(yan)色的(de)影響

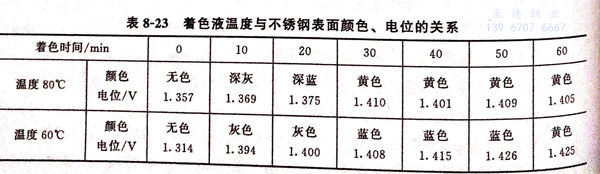

 表8-23為鉻(ge)酐263g/L,硫(liu)酸(suan)500g/L,不(bu)同溫度對(dui)不(bu)銹鋼表面顏(yan)色(se)、電位的關系。

 由(you)表8-23可知，溫(wen)度(du)升高(gao)(gao)有利于顏色(se)變(bian)化(hua)的提(ti)前。這是由(you)于提(ti)高(gao)(gao)溫(wen)度(du)，能加(jia)快離子的擴散，從而加(jia)速著色(se)膜的形成。但著色(se)液溫(wen)度(du)不能過(guo)高(gao)(gao)，否則會使溶(rong)液蒸(zheng)發嚴重而改變(bian)著色(se)液的成分濃度(du)，影響著色(se)效果(guo)。溫(wen)度(du)控制在70~80℃較為理想。

4. 著色(se)時間對不(bu)銹(xiu)鋼表面(mian)顏色(se)的影響

不銹鋼浸在溫度為(wei)80℃、組成(cheng)為(wei)鉻酐263g/L、硫(liu)酸500g/L的(de)著色(se)(se)液中，隨(sui)著浸漬時間(jian)的(de)延長，產生顏色(se)(se)的(de)順序為(wei)：灰色(se)(se)→藍(lan)色(se)(se)→黃色(se)(se)→紅色(se)(se)。

5. 添加離子對不(bu)銹(xiu)鋼表(biao)面顏色的(de)影(ying)響

  ①. 氯離子（Cl^-)、氟離子（F^-)、銅離子（Cu²⁺)的影響

      這些離子添加到含鉻酐154g/L,硫酸500g/L的著(zhu)色液中(zhong)，對膜的形成無多大影響。

  ②. 錳離子（Mn²⁺)的影響

      添加(jia)錳離子(zi)能加(jia)速膜的(de)形成(cheng)，縮短不(bu)銹鋼的(de)初(chu)始著色時間。

  ③. 鉬酸根離子（MoO^-₄)的影響

      能提高著色(se)(se)膜的(de)光澤，但不影響不銹(xiu)鋼的(de)初始著色(se)(se)時間。
