不銹鋼化學著色(se)配方 2 (見表8-9)的說明
本配方由湖南工程學(xue)院(yuan)應用化學(xue)系 肖鑫、郭賢烙、鐘萍、易(yi)翔(xiang)、魏成亮、于(yu)華等人(ren)提出。
1. 添(tian)加劑的影響
①. 硫酸鋅
可加快著色(se)(se)速率和降低著色(se)(se)溫度，改善膜層質量，色(se)(se)澤均勻，光(guang)亮平整(zheng)，重(zhong)(zhong)現(xian)性較好，以3~6g/L為宜，過低，著色(se)(se)膜光(guang)澤和重(zhong)(zhong)現(xian)性不理想(xiang)，過高，色(se)(se)澤、光(guang)亮度、重(zhong)(zhong)現(xian)性較差。
②. XHGA是過(guo)渡元素的無(wu)機鹽(yan)，能改善著色膜的色澤(ze)和重現性(xing)。
XHG-A的含(han)量以4~10g/L為(wei)宜，色(se)澤均勻，光亮度(du)好。含(han)量6~8g/L時著(zhu)色(se)15min膜層為(wei)金黃(huang)色(se)，且(qie)重(zhong)現性好。含(han)量過(guo)高或過(guo)低(di)，鮮艷度(du)不理想。
③. XHGB是含鉬化合物，能改善著色膜的光(guang)澤(ze)，XHGB含量(liang)以2~6g/L為宜，色澤(ze)均勻鮮艷(yan)，光(guang)亮度好。
2. 鉻酐和硫(liu)酸含量的影(ying)響

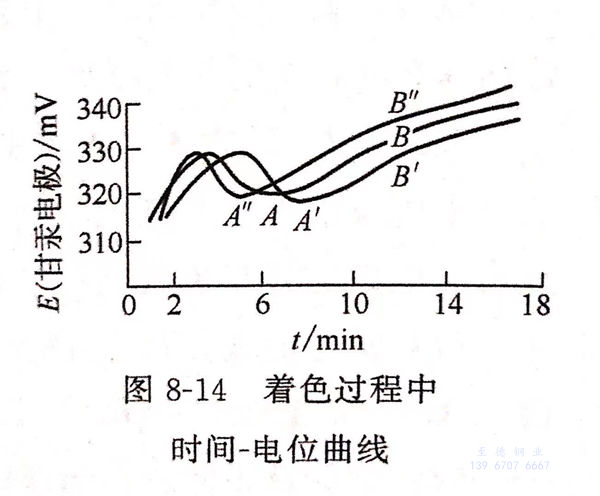

鉻酐(gan)含(han)量(liang)在240~280g/L, 硫(liu)(liu)酸(suan)(suan)含(han)量(liang)在 220~300mL/L范圍內均可獲得色(se)(se)澤(ze)均勻鮮艷、裝飾性較強的(de)著(zhu)色(se)(se)膜。當鉻酸(suan)(suan)濃度(du)不(bu)變時(shi)，減(jian)少硫(liu)(liu)酸(suan)(suan)濃度(du)，時(shi)間－電(dian)位曲線A'B'右移，見圖8-14,著(zhu)色(se)(se)的(de)起始電(dian)位推遲，且獲得所需(xu)顏色(se)(se)對應的(de)時(shi)間延長(chang)，其彩色(se)(se)膜的(de)色(se)(se)差較明(ming)顯。而硫(liu)(liu)酸(suan)(suan)濃度(du)不(bu)變，增大鉻酐(gan)濃度(du)時(shi)，其時(shi)間－電(dian)位曲線A"B”左移，說明(ming)著(zhu)色(se)(se)速率(lv)加快。但鉻酐(gan)濃度(du)過(guo)高(gao)，會使化(hua)學著(zhu)色(se)(se)顏色(se)(se)難(nan)以控制(zhi)，且色(se)(se)澤(ze)較深，光澤(ze)欠佳。
3. 電位(wei)－時間曲(qu)線AB
采(cai)用甘汞電(dian)(dian)(dian)極和待著(zhu)(zhu)(zhu)色(se)(se)(se)不銹鋼作正、負極，用數字電(dian)(dian)(dian)壓(ya)表(biao)在最(zui)佳工藝配方（鉻酐(gan)270g/L,硫酸240mL/L,硫酸鋅3g/L,XHG-A7g/L,XHG-B3.5g/L,溫(wen)度60℃)著(zhu)(zhu)(zhu)色(se)(se)(se)液中測定著(zhu)(zhu)(zhu)色(se)(se)(se)過程中不銹鋼表(biao)面電(dian)(dian)(dian)極電(dian)(dian)(dian)位(wei)與(yu)時(shi)間(jian)的(de)(de)(de)曲線AB.曲線拐點A為(wei)起色(se)(se)(se)電(dian)(dian)(dian)位(wei)，B為(wei)某種顏色(se)(se)(se)的(de)(de)(de)著(zhu)(zhu)(zhu)色(se)(se)(se)電(dian)(dian)(dian)位(wei)。著(zhu)(zhu)(zhu)色(se)(se)(se)電(dian)(dian)(dian)位(wei)差ΔE=EB-EA,本工藝ΔE=7~8mV,呈(cheng)藍色(se)(se)(se)；ΔE=13~15mV,呈(cheng)金黃色(se)(se)(se)；ΔE=18~19mV,呈(cheng)紅色(se)(se)(se)；ΔE=22mV,呈(cheng)綠(lv)色(se)(se)(se)；ΔE=24mV,呈(cheng)黃綠(lv)色(se)(se)(se)。因此，要獲得理(li)想的(de)(de)(de)著(zhu)(zhu)(zhu)色(se)(se)(se)膜(mo)，控制著(zhu)(zhu)(zhu)色(se)(se)(se)時(shi)間(jian)及其對應的(de)(de)(de)著(zhu)(zhu)(zhu)色(se)(se)(se)電(dian)(dian)(dian)位(wei)差是非常重(zhong)要的(de)(de)(de)。
4. 著色液溫度(du)
低于50℃,著色速率很慢，很難著上(shang)滿(man)意的(de)顏色。升高退度，著色速率加快。溫度控制(zhi)在55~70℃為(wei)宜。
5. 著色時間(jian)
在60℃恒(heng)溫條(tiao)件下，著(zhu)色(se)(se)(se)(se)時間在5~26min,可獲得茶色(se)(se)(se)(se)一(yi)(yi)(yi)藍色(se)(se)(se)(se)一(yi)(yi)(yi)橙色(se)(se)(se)(se)－金黃色(se)(se)(se)(se)一(yi)(yi)(yi)紅色(se)(se)(se)(se)一(yi)(yi)(yi)綠色(se)(se)(se)(se)一(yi)(yi)(yi)黃綠色(se)(se)(se)(se)系列顏色(se)(se)(se)(se)。因(yin)此，控制一(yi)(yi)(yi)定的著(zhu)色(se)(se)(se)(se)時間，能獲得重現(xian)性好的固(gu)定顏色(se)(se)(se)(se)，且著(zhu)色(se)(se)(se)(se)膜的色(se)(se)(se)(se)澤均勻鮮(xian)艷，光亮(liang)度好。
6. 攪拌
著(zhu)色(se)(se)過程中(zhong)，加強(qiang)攪拌著(zhu)色(se)(se)液(ye)，有利于改善著(zhu)色(se)(se)膜(mo)色(se)(se)澤(ze)的均(jun)勻性，提高色(se)(se)澤(ze)重現性。
7. 著色膜(mo)性能(neng)

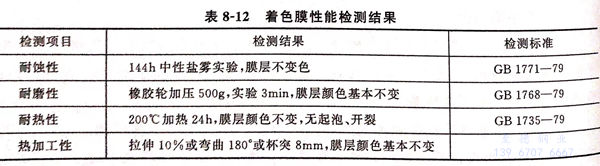

著色膜性能(neng)檢測(ce)結(jie)果見表8-12.
8. 著色液使用壽命
采用(yong)2L著(zhu)色(se)(se)液在（60±2)℃、著(zhu)色(se)(se)時間為15min的條件下反復著(zhu)色(se)(se)處(chu)理(li)，直到著(zhu)色(se)(se)膜色(se)(se)澤(ze)不理(li)想為一周(zhou)期，補(bu)(bu)加100mL著(zhu)色(se)(se)補(bu)(bu)加液（由鉻酐、硫(liu)(liu)酸、硫(liu)(liu)酸鋅及(ji)添加劑配成）重新實驗，共做4個周(zhou)期，每個周(zhou)期每升溶液可著(zhu)色(se)(se)約(yue)0.9㎡,表(biao)明著(zhu)色(se)(se)液使用(yong)壽(shou)命長，可調性好，工(gong)藝維護簡(jian)便，生產(chan)成本低。
