三輥行星(xing)軋管機（PSW)是聯邦德國(guo)西馬克公司（SMS)獨家生(sheng)產(chan)制造經營的(de)，PSW 是德文“Planeten-Schragwalzwerk”三字的(de)縮寫，按德文原意是“行星(xing)斜軋機”。1983年，在聯邦德國安裝了一臺軋制荒管的樣板軋機，不久，采用全連續PSW生產不銹(xiu)鋼(gang)管材的機組在美國投入運轉，其工作方式如下：

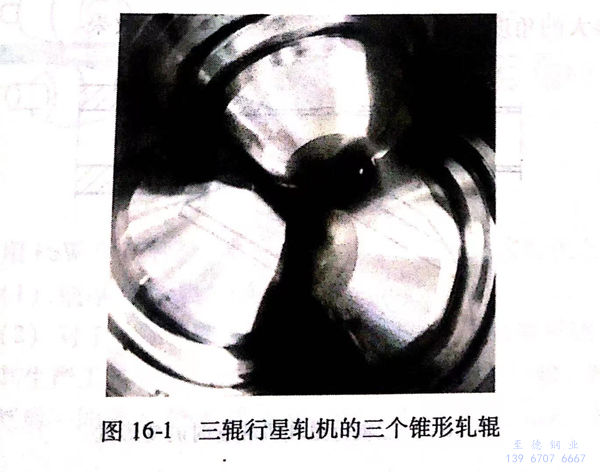

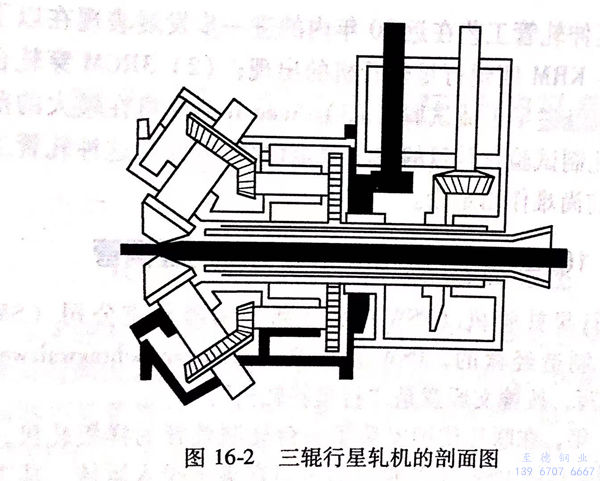

 三個(ge)(ge)錐形(xing)軋(ya)(ya)輥(gun)(gun)相互間呈120°排(pai)列，并繞(rao)軋(ya)(ya)件(jian)(jian)(jian)旋(xuan)轉，使軋(ya)(ya)件(jian)(jian)(jian)的(de)斷面(mian)積(ji)得(de)到壓縮(suo)如圖16-1所(suo)(suo)示。這樣，由(you)三個(ge)(ge)軋(ya)(ya)輥(gun)(gun)的(de)表面(mian)構成一(yi)(yi)個(ge)(ge)錐形(xing)的(de)成形(xing)區。由(you)于軋(ya)(ya)輥(gun)(gun)是傾斜的(de)，旋(xuan)轉運動(dong)(dong)使軋(ya)(ya)件(jian)(jian)(jian)咬(yao)入(ru)，并通過成形(xing)區。軋(ya)(ya)輥(gun)(gun)由(you)主(zhu)電(dian)(dian)機(ji)通過一(yi)(yi)套行星(xing)齒輪(lun)系統(tong)驅動(dong)(dong)如圖16-2所(suo)(suo)示，輥(gun)(gun)軸(zhou)可以繞(rao)著行星(xing)齒輪(lun)的(de)軸(zhou)線(xian)安(an)裝(zhuang)，這樣可根(gen)據不同咬(yao)入(ru)情況調(diao)整(zheng)軋(ya)(ya)輥(gun)(gun)的(de)傾斜度。當變(bian)換軋(ya)(ya)制坯(pi)料時，用另一(yi)(yi)個(ge)(ge)電(dian)(dian)機(ji)來防(fang)止軋(ya)(ya)件(jian)(jian)(jian)在軋(ya)(ya)輥(gun)(gun)調(diao)整(zheng)或變(bian)形(xing)條件(jian)(jian)(jian)不同的(de)情況下所(suo)(suo)產生的(de)微(wei)小轉動(dong)(dong)。

 只(zhi)需(xu)(xu)調整三個錐(zhui)形輥的中心距，就(jiu)可以任意選擇軋(ya)件(jian)的出口尺寸，而不(bu)用修改孔(kong)型。只(zhi)有(you)(you)在軋(ya)輥磨(mo)損(sun)后或軋(ya)制規格有(you)(you)較大(da)的變動時(shi)，才(cai)需(xu)(xu)要更換軋(ya)輥。

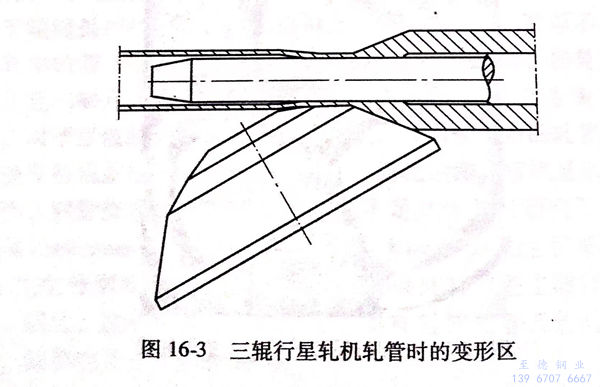

與(yu)其他(ta)斜軋機相比(bi)，除了在運(yun)動方式上不同，即軋輥繞著(zhu)軋件(jian)旋轉(zhuan)外，這項技術(shu)的(de)(de)想法也(ye)是很獨(du)特的(de)(de)，軋件(jian)與(yu)軋輥的(de)(de)軸線可以成很大的(de)(de)角度(du)如圖16-3所示，這會產生以下效果。

1. 材料在變形過程中不發(fa)生扭轉，這對(dui)于斷面(mian)減縮率大，以(yi)及(ji)軋制薄壁管(guan)時是很必要的；

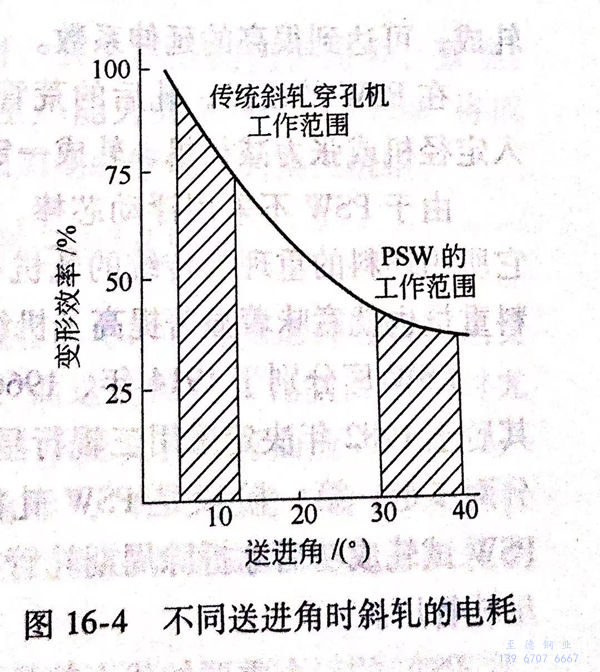

2. 可(ke)以實(shi)現大(da)送(song)進(jin)角(jiao)，如圖16-4所示(shi)，傳統(tong)斜軋機的(de)送(song)進(jin)角(jiao)為6°~12°,而PSW為30°~40°,因而大(da)大(da)提(ti)高斜軋工(gong)藝(yi)的(de)變(bian)形效(xiao)率，可(ke)以得到和縱軋同樣的(de)效(xiao)果。

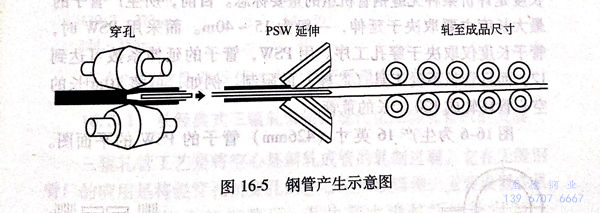

 新的(de)(de)PSW管(guan)材(cai)生產(chan)工藝(yi)的(de)(de)主要特(te)點就是連軋(ya)(ya)如圖16-5所(suo)示(shi)，即將延伸(shen)工序(xu)（PSW)和精(jing)軋(ya)(ya)工序(xu)（定徑(jing)或(huo)張力減徑(jing)）結合起來，形成一(yi)套連續的(de)(de)操(cao)作系統(tong)。到(dao)目前為止(zhi)，在(zai)無縫管(guan)生產(chan)中(zhong)還(huan)沒有(you)實現這一(yi)條。也有(you)的(de)(de)稱(cheng)為“連軋(ya)(ya)管(guan)機組”，但實際上僅在(zai)幾個機架(jia)間產(chan)生連軋(ya)(ya)，而且還(huan)要有(you)另外的(de)(de)裝出料及再加熱設備。

用PSW生產管材，匯集了所有(you)傳統(tong)延伸方式的優(you)點：

 1. 壁厚偏差僅(jin)在±5%左右；

 2. 對于軋制薄壁和厚壁管都適用，管子長度可達(da)120m.其(qi)生產工(gong)藝如(ru)下：將(jiang)空心坯送到PSW的入口處，并(bing)插上(shang)芯棒，然后一同送入PSW成(cheng)形區，將(jiang)芯棒位置(zhi)固定后，空心荒管軋成(cheng)，可達(da)到很(hen)高的延伸系數。

 在PSW的(de)(de)出(chu)口，軋后的(de)(de)荒管自動脫(tuo)離開(kai)芯(xin)棒，并可直接進入定徑機(ji)或張力減徑機(ji)，軋成(cheng)(cheng)一定外徑和壁厚的(de)(de)成(cheng)(cheng)品管。由于PSW不采用浮(fu)動芯(xin)棒，并且延伸系數可達很高(gao)，因此它所(suo)用坯(pi)料(liao)的(de)(de)重(zhong)理與傳統的(de)(de)軋機(ji)相比，可增加3~4倍。增加坯(pi)料(liao)重(zhong)量也就(jiu)意味(wei)著顯著提(ti)高(gao)了機(ji)組(zu)的(de)(de)成(cheng)(cheng)材率。

 ESW 廠(chang)分(fen)別(bie)于(yu)1914年(nian)、1966年(nian)各安裝一(yi)套周(zhou)期(qi)軋(ya)(ya)(ya)管(guan)(guan)機(ji)組(zu)，其后于(yu)1982年(nian)決(jue)定(ding)采用三輥行(xing)星軋(ya)(ya)(ya)管(guan)(guan)機(ji)對該廠(chang)進(jin)行(xing)改(gai)造，改(gai)造分(fen)兩(liang)步走(zou)，第一(yi)階段是PSW軋(ya)(ya)(ya)機(ji)和周(zhou)期(qi)軋(ya)(ya)(ya)管(guan)(guan)機(ji)平行(xing)生產，待PSW 試軋(ya)(ya)(ya)成功后才拆除周(zhou)期(qi)軋(ya)(ya)(ya)管(guan)(guan)機(ji)，將ESW廠(chang)改(gai)建(jian)成為三輥行(xing)星軋(ya)(ya)(ya)制(zhi)不銹鋼(gang)管(guan)(guan)廠(chang)。

 PSW的(de)(de)一個重(zhong)要的(de)(de)優點(dian)就是(shi)料(liao)重(zhong)很大，如可將8m長(chang)的(de)(de)空心坯軋成50m長(chang)的(de)(de)荒管(guan)，是(shi)無縫鋼管(guan)生產的(de)(de)世界紀錄。這種情(qing)況下（油井(jing)管(guan)），成材率可達90%~92%。

 采用PSW不僅使產品規格變換靈活，而且可生產長管。到目前為止，用其他方法還不可能達到這樣的長度。可生產管子的長度是評價某種不銹鋼無縫管機組的重要標志。目前，所生產管子的最大長度主要取決于延伸，一般為15~40m.而采用PSW時，不銹鋼管長度僅取決于穿孔工序。用PSW,管子的延伸系數可達到12,而且管長不受工具（芯棒）的限制。例如，可將10m長的空心管坯軋成120米長的荒管。

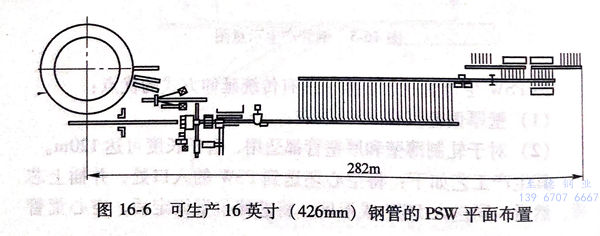

 圖(tu)16-6為生產(chan)16英(ying)寸(cun)（426mm)不銹鋼管的PSW的平面圖(tu)。

很顯然(ran)，即使在管長達120m時，其軋機(ji)(ji)(ji)(ji)結構仍很簡單、緊湊。對這種(zhong)規格的(de)(de)機(ji)(ji)(ji)(ji)組來說(shuo)，軋機(ji)(ji)(ji)(ji)生產能(neng)力為(wei)75000t/a,PSW 將成為(wei)至(zhi)今仍使用的(de)(de)自動(dong)軋管機(ji)(ji)(ji)(ji)組和周期軋制(zhi)不銹鋼管機(ji)(ji)(ji)(ji)組的(de)(de)換代機(ji)(ji)(ji)(ji)組。
