1. 技術條件


板材為304不銹鋼，板厚10mm;筒體直徑為2400mm,長為9896mm;工作壓力為0.25MPa;工作介質為發酵液蒸氣；工作溫度為145℃.


2. 焊接(jie)工藝(yi)規范

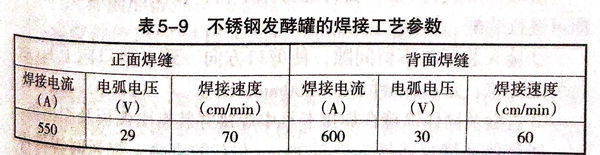

 采用Ⅰ形(xing)坡(po)口(kou)(kou)，根部間隙為4mm,坡(po)口(kou)(kou)及(ji)兩側50mm以內清(qing)理干(gan)(gan)凈，不得(de)有油污及(ji)雜質(zhi)；焊絲為H0Cr21Ni10,直(zhi)徑為4mm;焊劑為HJ260,250℃烘干(gan)(gan)并保(bao)溫(wen)2h;電(dian)源為直(zhi)流反接；工藝參(can)數見表(biao)5-9.




 為防止475℃脆化及δ脆性相析出，焊接過程中，采用反面吹風及正面及時水冷的措施，快速冷卻焊縫。


 焊后(hou)進(jin)行(xing)焊縫(feng)外觀(guan)檢(jian)驗(yan)，然后(hou)進(jin)行(xing)20%的X射線探(tan)傷，且(qie)符合JB4730-1994《壓(ya)力容(rong)器無(wu)損檢(jian)測(ce)》Ⅱ級(ji)要(yao)求(qiu)，同時(shi)對工藝進(jin)行(xing)檢(jian)查：進(jin)行(xing)X射線探(tan)傷和力學(xue)性能試驗(yan)，合格(ge)后(hou)進(jin)行(xing)整(zheng)體(ti)水壓(ya)試驗(yan)，試驗(yan)壓(ya)力為0.31MPa.
